Патент на изобретение №2359094

(54) УСТРОЙСТВО ДЛЯ УСИЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ БАЛОК

(57) Реферат:

Изобретение относится к области строительства, а более конкретно к усилению строительных конструкций, преимущественно железобетонных балок, и может быть использовано для поврежденных и неповрежденных балочных конструкций при увеличении на них эксплуатационных нагрузок. Технический результат состоит в повышении несущей способности и трещиностойкости железобетонных балок. Устройство для усиления железобетонных балок включает два металлических профиля, соединенных с усиливаемой балкой опорами и распорками. Устройство содержит стержни с нарезкой с закрепленными на них поперечными балками. Распорки выполнены в виде металлических балок, закрепленных на приваренных вертикально к металлическим профилям стержнях с нарезкой, а опоры – в виде обхватывающих балку П-образных хомутов из соединенных на сварке элементов подвески. 4 ил.

Изобретение относится к области строительства и может быть использовано для усиления железобетонных балок.

Известно устройство для усиления балок шпренгельной системой (патент РФ 2270903, E04G 23/00), которое состоит из закрепленной на балке предварительно напряженной двухветвевой шпренгельной затяжки и стяжных болтов или муфт, необходимых для создания в ней предварительного напряжения. Недостатками этого устройства являются необходимость вовлечения дополнительных стальных элементов в работу сжатой зоны, а также невысокий коэффициент усиления.

Известно устройство для усиления балок дополнительной упругой опорой, которая состоит из элементов усиления и вспомогательных элементов. Недостатками этого устройства являются чрезмерный расход металла, а также большая суммарная толщина перекрытия. [3]

Известно устройство для усиления балок промежуточной жесткой опорой, которая состоит из отдельно стоящих фундамента, стойки или подкосов. Недостатками этого устройства являются нарушение эстетического облика помещения, а также трудности, возникающие при выполнении технологических процессов.

Известно устройство для усиления балок (патент СССР 1229292, E04G 23/02), включающее подведенный под нижний пояс элемент усиления, соединенный с балочной конструкцией через распорки и опоры, к которому элемент усиления присоединен с возможностью притяжки соединительными болтами. Опоры выполнены в виде обхватывающего полку балочной конструкции разъемного захвата, жестко соединенного с опорными ребрами, которыми захват оперт на полку балки. Недостатками данного устройства является то, что, во-первых, значительно увеличивается суммарная высота перекрытия, во-вторых, это устройство усиления можно применить лишь при усилении балочных конструкций, имеющих сечение в виде двутавра, в-третьих, усиливаемая и усиливающая конструкции должны быть сопоставимой жесткости.

Техническим результатом настоящего изобретения является повышение эффективности усиления железобетонных балок. Сопоставление с аналогами показывает существенные отличия. Предлагаемое устройство состоит из двух металлических профилей, расположенных по бокам усиливаемой балки, приваренных по концам стержней с нарезкой, поперечных балок с отверстиями, проделанными для пропуска стержней, металлических распорок, а также опор, выполненных в виде П-образной подвески, совместно работающих и обеспечивающих существенное повышение несущей способности независимо от процента армирования усиливаемой балки.

Предлагаемое устройство для усиления железобетонных балок иллюстрируется чертежами, представленными на Фиг.1-4.

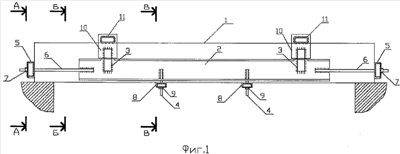

На Фиг.1 изображен эскиз усиленной балки.

На Фиг.2 изображен разрез А-А.

На Фиг.3 изображен разрез Б-Б.

На Фиг.4 изображен разрез В-В.

Устройство включает в себя усиливаемую балку (1), два металлических профиля (2), расположенных симметрично по бокам балки (1), приваренные к концам профилей стержни с нарезкой (6), поперечные балки (5), имеющие отверстия для пропуска стержней, опоры, выполненные в виде обхватывающих балку П-образных хомутов, состоящих из соединенных на сварке элементов (3), (10), (11) подвески, распорки (8), представляющие собой металлические балки с отверстиями, в которые пропущены приваренные вертикально к стенке металлических профилей стержни (4) с нарезкой, гайки (7) и (9), фиксирующие поперечные балки и распорки соответственно.

Устройство включают в работу следующим образом.

Конструкцию усиления устанавливают в проектное положение с помощью опор, закрепляют на стержнях (6), (4) с нарезкой поперечные балки (5) и распорки (8). Затягивая гайки (7), создают предварительное напряжение в элементах усиления (2), а затягиванием гаек (9) включают конструкцию усиления в работу.

Список использованных источников

1. Патент РФ 2270903, E04G 23/00.

2. Патент СССР 1229292, E04G 23/02.

3. Гучкин И.С. Техническая эксплуатация и реконструкция зданий. – Пенза: Пензенский гос. архит.-строит. ин-т, 1993.

Формула изобретения

Устройство для усиления железобетонных балок, включающее два металлических профиля, соединенных с усиливаемой балкой опорами и распорками, отличающееся тем, что к металлическим профилям, расположенным по бокам усиливаемой балки, к концам приварены стержни с нарезкой с закрепленными на них поперечными балками, распорки в виде металлических балок с отверстиями установлены на приваренных вертикально к металлическим профилям стержнях с нарезкой, опоры выполнены в виде обхватывающих балку П-образных хомутов из соединенных на сварке элементов подвески.

РИСУНКИ
