Патент на изобретение №2359083
|
||||||||||||||||||||||||||
(54) ПРИЛИВНАЯ ЭЛЕКТРОСТАНЦИЯ
(57) Реферат:
Изобретение относится к гидроэнергетике, к низконапорным течениям моря, рек и водосбросов гидроэлектростанций и водохранилищ. Приливная электростанция содержит цилиндрический корпус машинного отделения с редуктором и электрогенератором, хвостовую гидротурбину с лопастями, установленными на ее оси, и ось поворота. В верхнюю часть корпуса вмонтирован плоский пилон на конце с системой шарниров и осью поворота. Корпус подвешен на грузовой балке в пролете катамарана для подъема электростанции на уровень площадки обслуживания по пазам стоек-быков, соединенных аркой с механизмами подъема. Лопасти гидротурбины выполнены короткими и широкими с обратной стреловидностью по передней кромке и с вогнутой поверхностью в виде параболической кривой, а выпуклая поверхность хвостовой части перфорирована косыми щелями. Уменьшается глубина погружения низконапорной электростанции, увеличивается гидродинамическое качество лопастей гидротурбины, обеспечивается периодический подъем электростанции из воды. 2 з.п. ф-лы, 4 ил.
Изобретение относится к гидроэнергетике, к низконапорным течениям моря (приливы и отливы), рек и водосбросов гидроэлектростанций и водохранилищ. Известна приливная электростанция (см. книгу Феликс Р. Патури. Зодчие XXI века, Москва: Прогресс, 1980, стр.68, ил.32), которая содержит горизонтальный капсюльный гидроагрегат с поворотными лопастями рабочего колеса с двухсторонней турбинной работой, в котором электрогенератор заключен в капсуле с каналами воздушного и водяного охлаждения и вмонтирован в шлюз-отверстие приливной плотины. На данной приливной электростанции высокие затраты на возведение плотины с туннельными водотоками, высокая себестоимость электроэнергии, низкий КПД лопастей турбины, ограниченность применения электростанции. Ближайшим аналогом данному изобретению является (см. кн. Л.Б.Бернштейн. Приливные электростанции в современной энергетике. М.: Госэнергоиздат, 1961, стр.34, рис.3-7). Данный агрегат содержит цилиндрический корпус обтекаемой формы тела вращения с хвостовой турбиной с длинными и узкими лопастями прямой стреловидности. Корпус в носовой части с редуктором и генератором – противовес турбине, вмонтирован на вертикальной оси в металлический каркас, который установлен на железобетонной раме на морском дне. На данной электростанции высокие затраты на ее возведение и обслуживание на большой глубине, низкий КПД гидротурбины, ограничено применение. Задачи, решаемые изобретением: – уменьшить глубину погружения низконапорной электростанции; – увеличить гидродинамическое качество лопастей гидротурбины; – установить электростанцию на подвеску с периодическим ее подъемом из воды. Сущность изобретения заключается в следующем. Приливная электростанция содержит цилиндрический корпус машинного отделения с редуктором и электрогенератором, хвостовую гидротурбину с лопастями, установленными на ее оси, и ось поворота, в верхнюю часть корпуса вмонтирован плоский пилон на конце с системой шарниров и осью поворота, при этом корпус подвешен на грузовой балке в пролете катамарана для подъема электростанции на уровень площадки обслуживания по пазам стоек-быков, соединенных аркой с механизмами подъема, катамаран выполнен с округлыми обводами и вместе с корпусом образует подводный пролет с конфузорными стенками для увеличения подпора потока в его кормовой части, а лопасти гидротурбины выполнены короткими и широкими с обратной стреловидностью по передней кромке и с вогнутой поверхностью в виде параболической кривой, а выпуклая поверхность хвостовой части перфорирована косыми щелями, щели в поперечном сечении имеют форму серпа-полумесяца и выполнены стреловидными по потоку, при этом на выпуклой поверхности перекрыты поперек ребром жесткости. Чертежи Фиг.1 – общий вид электростанции. Фиг.2 – схема подвески электростанции на катамаране. Фиг.3 – сечение по А-А. Фиг.4 – вид по стрелке Б (развернуто). Электростанция содержит корпус 1 (фиг.1), в него вмонтированы электрогенератор 2 и редуктор 3. В верхнюю часть корпуса вмонтирован пилон, направляющий аппарат с острым углом Работа Приливная электростанция вертикально системой механизмов погружена в воду. Торможение набегающего потока в турбине образует центр гидравлического давления с плечом рыскания Н ориентации электростанции по потоку и обеспечивает оптимальный угол атаки корпуса к набегающему потоку. Крутящий момент на оси турбины передается на ось электрогенератора. Охлаждение электрогенератора производится воздушной циркуляцией по каналам пилона. Данная конструкция позволит обеспечить двухстороннюю работу электростанции и подвеску ее в пролете мостов, а также повысит гидродинамическое качество гидротурбины.
Формула изобретения
1. Приливная электростанция, содержащая цилиндрический корпус машинного отделения с редуктором и электрогенератором, хвостовую гидротурбину с лопастями, установленными на ее оси, и ось поворота, отличающаяся тем, что в верхнюю часть корпуса вмонтирован плоский пилон на конце с системой шарниров и осью поворота, при этом корпус подвешен на грузовой балке в пролете катамарана для подъема электростанции на уровень площадки обслуживания по пазам стоек-быков, соединенных аркой с механизмами подъема, а лопасти гидротурбины выполнены короткими и широкими с обратной стреловидностью по передней кромке и с вогнутой поверхностью в виде параболической кривой, а выпуклая поверхность хвостовой части перфорирована косыми щелями. 2. Электростанция по п.1, отличающаяся тем, что катамаран выполнен с округлыми обводами и вместе с корпусом образует подводный пролет с конфузорными стенками для увеличения подпора потока в его кормовой части. 3. Электростанция по п.1, отличающаяся тем, что щели в поперечном сечении имеют форму серпа-полумесяца и выполнены стреловидными по потоку, при этом на выпуклой поверхности перекрыты поперек ребром жесткости.
РИСУНКИ
|
||||||||||||||||||||||||||

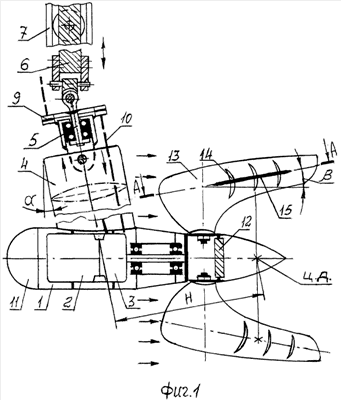

обратной стреловидности по передней кромке. Электростанция на пилоне 4 при помощи осевого шарнира поворота и рыскания 5 и силовых шарниров подвешена на грузовой балке 6 в створе стоек-быков 7 в пролете катамарана 8 (фиг.2). На осевом шарнире 5 установлена кольцевая электромуфта 9 съема электротока с электрокабелем 10. В носовую часть корпуса вмонтирован поплавок 11, а в хвостовую часть гидротурбины – балласт 12, балансиры, обеспечивающие угол атаки корпуса к набегающему потоку. На ось гидротурбины вмонтирована лопасть 13 с острым углом
по концевой кромке со щелью 14 и ребром жесткости 15 (фиг.3). На фиг.4 обозначен ламинарный подслой 16, образующийся под давлением ядра потока на вогнутой поверхности в хвостовой части лопасти. На фиг.1 обозначено плечо рыскания Н корпуса электростанции в вертикальной плоскости по потоку.
