Патент на изобретение №2358686
|
||||||||||||||||||||||||||
(54) ПЛАСТИНКА-ОБТУРАТОР
(57) Реферат:

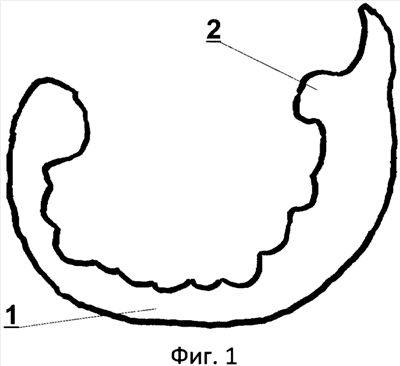

Изобретение относится к медицине и медицинской технике, а именно к ортопедической стоматологии и хирургии, и может быть использовано для изготовления защитных пластинок для закрытия глубоких дефектов на вестибулярных поверхностях челюстей. Пластинка-обтуратор содержит базис из жесткой пластмассы и обтурирующую часть. Базис выполнен в виде подковы и расположен с вестибулярной стороны альвеолярного отростка с границей у шеек зубов и по переходной складке, и с дистальной границей на уровне первых-вторых моляров. Обтурирующая часть имеет цилиндрическую форму высотой 3-4 мм. Техническим результатом данного изобретения является упрощение конструкции и возможность закрытия глубоких дефектов на вестибулярной поверхности челюстей. 2 ил.
Изобретение относится к медицине и медицинской технике, а именно к ортопедической стоматологии и хирургии, и может быть использовано для изготовления защитных пластинок для закрытия глубоких дефектов на вестибулярных поверхностях челюстей. Известен протез-обтуратор для закрытия неба после резекции верхней челюсти, содержащий базис с исскуственными зубами, выполненный в виде полусферы и приливов, расположенных по периметру края обтурирующей части, и Г-образного пелота, установленного на обтурирующей части фронтально для введения в один из нижних носовых ходов. [А.С. РФ Недостатком данной конструкции является ее сложность и невозможность использования для закрытия глубоких дефектов на вестибулярной поверхности челюсти. Техническим результатом данного изобретения является упрощение конструкции и возможность закрытия глубоких дефектов на вестибулярной поверхности челюстей. Технический результат достигается тем, что в пластинке-обтураторе, содержащей базис из жесткой пластмассы и обтурирующую часть, отличительной особенностью является то, что базис выполнен в виде подковы и расположен с вестибулярной стороны альвеолярного отростка с границей у шеек зубов и по переходной складке, и дистальной границей на уровне первых-вторых моляров, а обтурирующая часть имеет цилиндрическую форму высотой 3-4 мм. Пластинка-обтуратор (фиг.1) представляет собой базис (1), выполненный из жесткой пластмассы, который выполнен в виде подковы и расположенный с вестибулярной стороны альвеолярного отростка с границами для нижней челюсти: верхняя проходит у шеек зубов, нижняя – по переходной складке; для верхней челюсти верхней границей является переходная складка, а нижняя проходит по шейкам зубов, дистальные границы расположены на уровне первых-вторых моляров, обтурирующая часть (2) имеет цилиндрическую форму высотой 3-4 мм. Сущность изобретения поясняется фиг.2, которая разъясняет размещение пластинки-обтуратора на пациенте. Пример В ЦНИИС обратился больной М. после удаления обширной кисты в области угла нижней челюсти слева доступом с вестибулярной стороны. Лечащим хирургом было рекомендовано изготовление пластинки-обтуратора с целью предотвращения преждевременного зарастания соустья полости кисты с полостью рта, так как киста велась открытым методом. Был снят оттиск нижней челюсти стандартной ложкой, особое внимание уделялось проснятию соустья кисты. Для предотвращения слишком глубокого проникновения оттискной массы в полость кисты на соустье был наложен слой марли, поэтому глубина проснятия дефекта составила 5 мм. Затем отлили модель из гипса. На модели определили границы базиса пластинки, которые проходили сверху по шейкам зубов, снизу – по переходной складке, отверстие соустья перекрывалось, как минимум, на 5 мм, задняя граница располагалась на уровне первых-вторых моляров. После моделировки из воска и перевода воска в жесткую бесцветную пластмассу получили пластинку с обтурирующей частью глубиной 4 мм. Пациент носил пластинку-обтуратор в течение периода заживления кисты. Использование пластинки-обтуратора способствовало спокойному течению послеоперационного периода и оптимизировало процесс зарастания полости кисты грануляционной тканью. Таким образом, использование пластинки-обтуратора улучшает течение послеоперационных процессов после удаления обширных кист челюстей, ведущихся открытым методом.
Формула изобретения
Пластинка-обтуратор, содержащая базис из жесткой пластмассы и обтурирующую часть, отличающийся тем, что базис выполнен в виде подковы и расположен с вестибулярной стороны альвеолярного отростка с границей у шеек зубов и по переходной складке, и дистальной границей на уровне первых – вторых моляров, а обтурирующая часть имеет цилиндрическую форму высотой 3-4 мм.
РИСУНКИ
|
||||||||||||||||||||||||||
1537239, А61С 13/00, 1987 г.].
