(54) БЕСКОЛЛЕКТОРНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕМЕННОГО ТОКА
(57) Реферат:
Изобретение относится к области электротехники, а именно – к регулируемым двигателям переменного тока, и может быть использовано при проектировании и производстве электропривода, необходимого для плавного и экономичного регулирования скорости вращения вала в широких пределах ее изменения с сохранением достаточно высокого пускового момента. Предлагаемый бесколлекторный электродвигатель переменного тока содержит установленный жестко на валу якорь с изолированными короткозамкнутыми обмотками и статор из двух частей с раздельными обмотками возбуждения, при этом первая часть статора выполнена с полюсами и является асинхронной, а вторая часть статора изготовлена в форме кольца, внутри которого выполнены чередующиеся друг за другом выступы и продольные пазы, пара из которых имеют удвоенную ширину и расположены на диаметрально противоположных сторонах статора. Технический результат – упрощение конструкции, экономичность и обеспечение плавного регулирования скорости вращения вала электродвигателя в широких пределах ее изменения при одновременном обеспечении необходимого высокого пускового момента, а также значительное снижение стоимости электродвигателя. 3 ил.

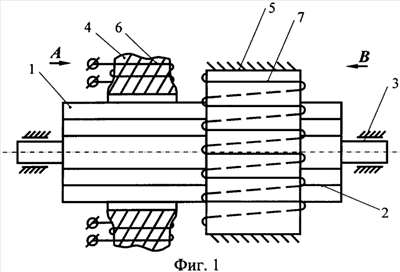

Изобретение относится к электротехнике, а именно к регулируемым двигателям переменного тока, и может быть использовано при проектировании и производстве электропривода, необходимого для плавного и экономичного регулирования скорости вращения вала в широких пределах ее изменения с сохранением достаточно высокого пускового момента. Известна конструкция бесколлекторного регулируемого электродвигателя переменного тока [1], содержащего установленный жестко на валу якорь с изолированными короткозамкнутыми обмотками и состоящий из двух частей (асинхронной и магнитной) статор с раздельными обмотками возбуждения. При этом расположенные в параллельных плоскостях оси полюсов частей статора составляют между собой угол Существенным недостатком данного электродвигателя является необходимость оптимизации значения угла Изобретение направлено на упрощение конструкции двигателя. Это достигается тем, что вторая часть статора изготовлена в виде кольца, внутри которого выполнены чередующиеся друг за другом выступы и продольные пазы, пара из которых имеет удвоенную ширину, и расположены они на диаметрально противоположных сторонах статора. На фиг.1 изображен предлагаемый электродвигатель; на фиг.2 – вид А на фиг.1; на фиг.3 – вид В на фиг.1. Электродвигатель состоит из следующих основных элементов. Якорь 1 с изолированными короткозамкнутыми обмотками 2, установленный на вращающемся в соответствующих опорах в корпусе двигателя валу 3; статор из двух частей 4 и 5. Первая (далее асинхронная) часть 4 статора с обмотками возбуждения 6 является асинхронной и имеет полюса обычной формы. Вторая (далее кольцевая) часть 5 статора с обмотками возбуждения 7 изготовлена в форме кольца, внутри которого выполнены чередующиеся друг за другом продольные пазы 8 для размещения в них обмоток 7 и выступы 9. При этом из них пара пазов имеет удвоенную ширину (10), и расположены они на диаметрально противоположных сторонах статора. Обмотки возбуждения 6 и 7 являются независимыми друг от друга, и в связи с этим асинхронная и кольцевая часть статора представляют собой два независимых друг от друга магнитопривода. На фиг.3 буквами N и S указаны северный и южный полюса магнитных полей. Электродвигатель работает следующим образом. Рассматривается случай последовательного соединения обмоток возбуждения 6 и 7. На фиг.3 показаны мгновенные направления токов (попарно крестики и точки) в указанных обмотках и направления замкнутых магнитных потоков 11 и обмоток 7 и 12 от обмоток якоря 2. Магнитный поток 12 из-за наличия пазов удвоенной ширины 10 (в силу увеличения сопротивления прохождению магнитных сил) и под воздействием магнитного потока 11 замыкается по показанной на фиг.3 траектории и пронизывает (пересекает) обмотку 2 якоря 1 с противоположными направлениями токов в них, и тем самым создается вращающий якорь 1 момент (изогнутые стрелочки на фиг.3). В последующий же момент времени направления токов в обмотках 6 и магнитных потоков 13 одновременно изменяются на противоположное, и связи с этим направление момента на якоре 1 остается неизменным. Токи в обмотках 2 и магнитные потоки 12 находятся всегда в одной фазе, что благоприятно сказывается на работе электродвигателя. Вращающий момент, создаваемый магнитными потоком 11, зависит от сдвига фаз последнего и токов в якорных обмотках 2, что приводит к вращению вала 3 двигателя результирующим моментом. Реверсирование направления вращения указанного вала осуществляется изменением полярности в одной из обмоток 6 или 7, а регулирование скорости его вращения производится изменением напряжения на этих обмотках по отдельности или совместно. Применение предлагаемого изобретения в промышленности позволит создавать практически любой мощности двигатели переменного тока с достаточно простой конструкцией, экономичным и плавным регулированием скорости вращения вала в широких пределах ее изменения, сохраняя при этом необходимый высокий пусковой момент, а также значительно снизить стоимость электропривода. Источники информации 1. Патент RU
Формула изобретения
Бесколлекторный электродвигатель переменного тока, содержащий установленный жестко на валу якорь с изолированными короткозамкнутыми обмотками и статор из двух частей с раздельными обмотками возбуждения, при этом первая часть статора выполнена с полюсами и является асинхронной, отличающийся тем, что вторая часть статора изготовлена в форме кольца, внутри которого выполнены чередующиеся друг за другом выступы и продольные пазы, пара из которых имеют удвоенную ширину и расположены на диаметрально противоположных сторонах статора.
РИСУНКИ
|
||||||||||||||||||||||||||
.
2303325 С1, H02K 57/00, Бюл.
