Патент на изобретение №2358299

(54) СВЕТОСИЛЬНЫЙ ОБЪЕКТИВ

(57) Реферат:

Изобретение может быть использовано в тепловизионных приборах. Светосильный объектив содержит четыре компонента и апертурную диафрагму, расположенную после четвертого компонента. Первый компонент – положительный мениск, обращенный вогнутой поверхностью к пространству изображений, второй – отрицательный мениск, обращенный вогнутой поверхностью к пространству изображений, третий – отрицательный мениск, обращенный вогнутой поверхностью к пространству изображений, четвертый – положительная линза. Расстояние между вторым и третьим компонентами составляет не менее 0,45 фокусного расстояния объектива. Технический результат – создание светосильного объектива с высоким качеством изображения без виньетирования. 2 з.п. ф-лы, 3 ил.

Изобретение относится к оптическому приборостроению, а именно к объективам, и может быть использовано в тепловизионных приборах.

Известен светосильный объектив [1] из трех компонентов, первый из которых – положительный мениск, обращенный вогнутой поверхностью к пространству изображений, второй компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, третий компонент содержит положительный мениск, обращенный выпуклой поверхностью к пространству предметов. Данная конструкция обеспечивает высокое качество изображения при относительном отверстии 1:1.65 и поле зрения 2W не выше 6°.

Наиболее близким к предлагаемому объективу является светосильный объектив [2], состоящий из четырех компонентов. Первый компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений. Второй компонент содержит положительный мениск, обращенный вогнутой поверхностью к пространству изображений. Третий компонент состоит из отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений. Четвертый компонент выполнен в виде положительной линзы. Апертурная диафрагма расположена между вторым и третим компонентами и оптически сопряжена с охлаждаемой диафрагмой приемника. Данной конструкцией реализуется объектив с фокусным расстоянием 22 мм, относительным отверстием 1:1.2 и углом поля зрения до 2W=18°. Однако недостатком прототипа является то, что при увеличении фокусного расстояния объектива поле зрения уменьшается, что обусловлено конструкцией объектива и при фокусном расстоянии объектива порядка 100 мм поле зрения не превышает 2W=2° даже при снижении относительного отверстия до 1:1.3.

Задачей изобретения является создание светосильного объектива с высоким качеством изображения без виньетирования.

Светосильный объектив содержит четыре компонента и апертурную диафрагму, при этом третий компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент представляет собой положительную линзу, в отличие от прототипа, первый компонент представляет собой положительный мениск, обращенный вогнутой поверхностью к пространству изображений, второй компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, причем апертурная диафрагма расположена после четвертого компонента, а расстояние между вторым и третьим компонентами составляет не менее 0,45 фокусного расстояния объектива.

Положительная линза четвертого компонента может быть выполнена в виде мениска, обращенного вогнутой поверхностью к пространству предметов.

Положительная линза четвертого компонента может быть выполнена в виде двояковыпуклом линзы, а первый, второй и четвертый компоненты выполнены из оптического материала одной марки с показателем преломления не менее 4.

Конструкция первого компонента, выполненного в виде положительного мениска, обращенного вогнутой поверхностью к пространству изображений, второго компонента, выполненного в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, выбор расстояния между вторым и третьим компонентами не менее 0.45 фокусного расстояния объектива обеспечил высокую степень коррекции сферической аберрации и комы при относительном отверстии объектива не менее 1:1.36. Размещение апертурной диафрагмы после четвертого компонента позволяет совмещать ее с охлаждаемой диафрагмой приемника, что исключает виньетирование при угле поля зрения не менее 2W=7°.

Выполнение четвертого компонента в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов, обеспечивает исправление сферической аберрации для конструкции объектива, работающей в среднем инфракрасном диапазоне.

Выполнение четвертого компонента в виде двояковыпуклой линзы, первого, второго и четвертого компонентов из оптического материала одной марки, например из германия, обеспечивает конструкцию объектива, работающую в дальней инфракрасной области.

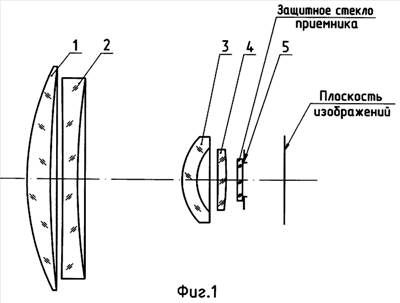

На фиг.1 изображена оптическая схема предлагаемого объектива.

На фиг.2 приведены конструктивные параметры объектива для среднего ИК-диапазона.

На фиг.3 приведены конструктивные параметры объектива для дальнего ИК-диапазона.

Объектив (фиг.1) состоит из четырех компонентов 1-4. Первый компонент выполнен в виде положительного мениска 1, обращенного вогнутой поверхностью к пространству изображений. Второй компонент представляет собой отрицательный мениск 2, обращенный вогнутой поверхностью к пространству изображений. Третий компонент выполнен в виде отрицательного мениска 3, обращенного вогнутой поверхностью к пространству изображений. Четвертый компонент представляет собой положительную линзу 4. Положительная линза 4 может быть выполнена в виде двояковыпуклой линзы, при этом первый, второй и четвертый компоненты выполнены из оптического материала одной марки с показателем преломления не менее 4, например германия, что реализует конструкцию объектива для дальней ИК-области. Положительная линза 4 может быть выполнена в виде положительного мениска, обращенного вогнутой поверхностью к пространству предметов, при этом реализуется конструкция объектива для средней ИК-области. Расстояние между вторым и третьим компонентами равно 49.3 мм, что составляет 0.493 фокусного расстояния объектива. Апертурная диафрагма 5 расположена после четвертого компонента на расстоянии 6 мм для объектива среднего ИК-диапазона и 12 мм для объектива дальнего ИК-диапазона и совмещена с охлаждаемой диафрагмой приемника.

Объектив работает следующим образом: световой поток от предмета, расположенного в бесконечности, попадает в объектив, где проходит через линзы 1, 2, 3, 4 и апертурную диафрагму 5 и образует изображение предмета в плоскости наилучшей установки, в которой установлен приемник оптического излучения.

В соответствии с предложенным решением рассчитаны два светосильных объектива: для среднего ИК-диапазона и для дальнего ИК-диапазона. Фокусное расстояние объективов – 100 мм, относительное отверстие 1:1.36, угол поля зрения – 2W=7°. Высокая степень коррекции аберраций позволила получить концентрацию энергии в кружке диаметром 0.035 мм:

– не менее 91% для точки на оси и 87% для края поля зрения для объектива, работающего в среднем ИК-диапазоне,

– не менее 84% для точки на оси и 82% для края поля зрения для объектива, работающего в дальнем ИК-диапазоне.

Источники информации

1. Патент RU 2187135, публикация 2002 г., МКИ G02B 13/14.

2. Патент US 5909307, публикация 1999, МКИ G02B 13/14 – прототип.

Формула изобретения

1. Светосильный объектив, содержащий четыре компонента и апертурную диафрагму, при этом третий компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, четвертый компонент представляет собой положительную линзу, отличающийся тем, что первый компонент представляет собой положительный мениск, обращенный вогнутой поверхностью к пространству изображений, второй компонент выполнен в виде отрицательного мениска, обращенного вогнутой поверхностью к пространству изображений, причем апертурная диафрагма расположена после четвертого компонента, а расстояние между вторым и третьим компонентами составляет не менее 0,45 фокусного расстояния объектива.

2. Светосильный объектив по п.1, отличающийся тем, что положительная линза четвертого компонента выполнена в виде мениска, обращенного вогнутой поверхностью к пространству предметов.

3. Светосильный объектив по п.1, отличающийся тем, что положительная линза четвертого компонента выполнена двояковыпуклой, при этом первый, второй и четвертый компоненты выполнены из оптического материала одной марки с показателем преломления не менее 4.
