Патент на изобретение №2357716
|
||||||||||||||||||||||||||
(54) КРОВАТЬ МЕДИЦИНСКАЯ
(57) Реферат:
Изобретение относится к медицинской технике и может быть использовано в различных лечебных учреждениях и домах престарелых и инвалидов для предотвращения пролежней у лежачих больных. Кровать медицинская содержит основание в виде неподвижного контура на ножках, подвижный внутренний контур с поворотным приводом и ложе с элементами для фиксации больного. Ложе закреплено в подвижном контуре, выполнено сетчатым и закреплено к внутреннему контуру с помощью растягивающих элементов. Привод состоит из реверсивного электродвигателя с пультом управления. Торцевые элементы подвижного и неподвижного контуров выполнены дугообразными. Внутренний контур связан с валом поворотного привода посредством зубчатой передачи, выполненной для качания ложа с помощью реверсивного электродвигателя и для качания ложа вручную. Зубчатая передача имеет ведущее колесо, которое установлено на валу поворотного привода, и ведомое колесо. Ведомое колесо закреплено на торцевом элементе внутреннего контура. Технический результат изобретения – упрощение конструкции. 2 ил.
Изобретение относится к области медицины, а именно к медицинской технике, и может быть использовано в различных лечебных учреждениях и домах престарелых и инвалидов для предотвращения пролежней у лежачих больных. Проблема профилактики и лечения пролежней у лежачих больных остается актуальной. Большинство известных способов и устройств, применяющихся в настоящее время в лечебных учреждениях, малоэффективны или очень дорогие. В лечебных учреждениях и домах престарелых и инвалидов используются противопролежневые матрацы с компрессором, состоящие из воздушных подушек (например, производитель “Clearvien Healthcare Products Inc”, а также патент RU Известны устройства для предотвращения пролежней, в которых ложе выполнено из поперечно расположенных реек-амортизаторов, которые установлены с возможностью перемены местами или переворачивания (A.C. 1777862, МПК A61G 7/00), а также устройство, снабженное металлической сеткой и дополнительными приспособлениями для ухода за больным (патент RU Задачей изобретения является создание медицинской кровати простой и надежной конструкции, обеспечивающей перемещения больного на поверхности ложа как в ручном, так и в автоматическом режиме при профилактике и лечении пролежней. Техническим результатом является упрощение конструкции. Это достигается за счет того, что в медицинской кровати, содержащей основание в виде неподвижного контура на ножках, подвижный внутренний контур с поворотным приводом, ложе с ремнями для фиксации больного, закрепленное в подвижном контуре, ложе выполнено сетчатым и закреплено к внутреннему контуру с помощью растягивающих элементов, торцевые элементы подвижного и неподвижного контуров выполнены дугообразными, при этом внутренний контур установлен на валу поворотного привода, состоящего из реверсивного электродвигателя с пультом управления, посредством зубчатой передачи, ведущее колесо которой установлено на валу, а ведомое закреплено на торцевом элементе внутреннего контура. Сетчатое ложе выполнено из капроновой сетки с мелкими ячейками и закреплено к внутреннему подвижному контуру в натяг, при этом форма торцевых элементов подвижного контура обуславливает вогнутую цилиндрическую поверхность сетчатого ложа, по которому небольшое перемещение больного осуществляется уже при малых колебаниях контура. А зубчатая передача позволяет осуществлять качания ложа как с помощью реверсивного электродвигателя с пульта по заданной программе, так и вручную ухаживающим персоналом, не прилагая больших усилий. При необходимости больной может быть зафиксирован к ложу, например, с помощью ремней. Открытая конструкция внешнего контура и сетка ложа с вогнутой формой позволяют размещать при необходимости в нижней части или сбоку дополнительные средства для оказания лечебных процедур (обдув, облучение, т.д.), выполнять лечебные обтирания отдельных участков кожи, гигиенические процедуры. На фиг.1 показана кровать медицинская, общий вид; на фиг.2 – вид с торца. Кровать содержит основание в виде внешнего контура 1 с ножками 2, внутренний контур 3, в котором закреплено с помощью растягивающих элементов (не показано) в натяг ложе 4, которое установлено на валу 5 поворотного привода 6 с электродвигателем и пультом (не показано) посредством зубчатой передачи с шестерней 7 и зубчатым колесом 8. Устройством пользуются следующим образом: больного укладывают на сетку 4 в положении на спине, фиксируют ремнями, с помощью пульта включают электродвигатель, при этом вращение вала 5 через шестерню 7 передается внутреннему контуру 5, например, с заданной скоростью 30 минут влево и 30 минут вправо. В результате больной медленно меняет положение, перемещаясь с боку на бок. Заявляемое устройство не имеет сложных узлов, что значительно удешевляет стоимость кровати. Конструкция движущихся узлов простая и надежная, позволяет ухаживающему персоналу выполнять перемещения как с помощью электродвигателя, так и вручную.
Формула изобретения
Кровать медицинская, содержащая основание в виде неподвижного контура на ножках, подвижный внутренний контур с поворотным приводом и ложе с элементами для фиксации больного, закрепленное в подвижном контуре, отличающаяся тем, что привод состоит из реверсивного электродвигателя с пультом управления, ложе выполнено сетчатым и закреплено к внутреннему контуру с помощью растягивающих элементов, торцевые элементы подвижного и неподвижного контуров выполнены дугообразными, а внутренний контур связан с валом поворотного привода посредством зубчатой передачи, выполненной для качания ложа с помощью реверсивного электродвигателя и для качания ложа вручную, причем зубчатая передача имеет ведущее колесо, установленное на валу поворотного привода, и ведомое колесо, закрепленное на торцевом элементе внутреннего контура.

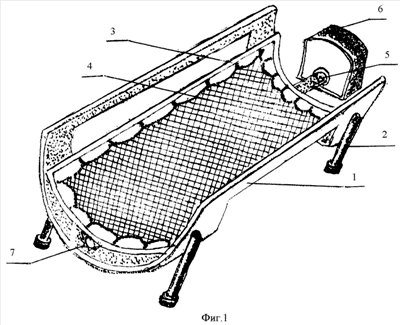

РИСУНКИ
|
||||||||||||||||||||||||||
2154457). Такие матрацы предназначены только для профилактики, малоэффективны при лечении пролежней, со стороны ухаживающего персонала требуется регулярно переворачивать больного.
