Патент на изобретение №2357635

(54) МЕХАНИЗМ ТРАНСФОРМАЦИИ ДЛЯ МЕБЕЛИ

(57) Реферат:

Изобретение относится к мебельному производству и может быть использовано при изготовлении трансформируемых изделий мягкой мебели, в частности диван-кроватей, мини-диванов, угловых диванов и кресел-кроватей. Изобретение обеспечивает повышение комфортности и удобства в эксплуатации, увеличивает надежность в работе при трансформации. Механизм трансформации для мебели состоит из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом в виде подпружиненной планки с вырезом, шарнирно закрепленной на одном плече шарнира и упора в виде скобы, жестко закрепленной на другом плече шарнира. Вырез в планке закрывает подпружиненный флажок. К первому плечу шарнира шарнирно присоединен опорный рычаг и жестко прикреплен рычаг с установленным на нем консольно роликом с ребордой, который прокатывается по направляющей каркаса мебели. 4 ил.

Изобретение относится к мебельному производству и может быть использовано при изготовлении трансформируемых изделий мягкой мебели, в частности диван-кроватей, мини-диванов, угловых диванов и кресел-кроватей.

Известен механизм трансформации для диванов типа книжка – механизм РТМ-08-150-65 (см. Аветиков А.Л. Мягкая мебель, М.: Лесная промышленность, 1969 г., стр.171), состоящий из правого и левого шарнирно-рычажных механизмов. К плечам шарниров в виде косынок прикрепляются трансформируемые элементы мебели. Механизм содержит два рычага, нижние концы которых шарнирно закреплены на опорной планке, а верхний конец одного рычага шарнирно соединен с плечом шарнира трансформируемого элемента и соединен пружиной с опорной планкой, а верхний конец другого рычага соединен с осью вращения шарнира. Одно плечо шарнира, соединенное с рычагом имеет упор, а другое плечо имеет фиксатор в виде планки с вырезом, установленной на оси с возможностью поворота, и прижатой вырезом к упору пружиной.

Эта конструкция имеет следующие недостатки:

– при трансформировании мебели, в частности Дивана в Кровать, диван приходится отодвигать от стены из-за ограниченного перемещения по горизонтали трансформируемого элемента;

– ненадежность работы фиксирующего механизма при ослаблении пружины фиксатора, т.к. необходимо точно ориентировать паз планки относительно упора.

Наиболее близким техническим решением к предлагаемому изобретению является механизм трансформации рак (изд.552, каталог ОЗМФ www.ozmf.ru/images/552). состоящий из правого и левого шарнирно-рычажного механизма, содержащего шарнир, к плечам которого присоединяют трансформируемые элементы. Шарнир, в свою очередь, имеет фиксирующий механизм, содержащий планку, один конец которой шарнирно закреплен на одном плече шарнира, а другой конец планки, имеющей вырез для упора, прижимается пружиной кручения, установленной на оси вращения планки к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира. На планке установлен качающийся на оси флажок с ограничителем, закрывающий вырез планки под собственным весом при дальнейшем складывании шарнира и, тем самым, позволяющий расфиксировать механизм при раскладывании. Механизм содержит также два рычага, один из которых шарнирно соединен с плечом шарнира трансформируемого элемента, а другой рычаг соединен с осью вращения шарнира. Свободные нижние концы рычагов закрепляются шарнирно на каркасе мебели.

Недостатками прототипа являются:

1. В положении кровать рама спинки выходит за габариты основания (за заднюю стенку), т.е. при каждом раскладывании в положение кровать приходится диван отодвигать от стены или ставить диван к стене с зазором.

2. Не совсем надежная работа фиксирующего элемента, т.к. флажок, перекрывающий вырез планки под собственным весом, не всегда опускается из-за трения.

Задачей, на решение которой направлено изобретение, является устранение указанных недостатков, т.е. создание механизма трансформации для мебели более удобной и надежной конструкции, придающей мебели более широкие возможности при эксплуатации и создающей больший комфорт.

В результате решения этой задачи достигаются такие технические результаты, как:

1. Увеличение горизонтального перемещения трансформируемого элемента, позволяющее исключить зазор между мебелью и стеной.

2. Увеличение надежности фиксирующего механизма.

Технический результат достигается тем, что в механизме трансформации для мебели, состоящем из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом, содержащим планку, один конец которой шарнирно закреплен на одном плече шарнира, имеющем отверстие для крепления элемента мебели, а другой конец планки, имеющий вырез для упора, прижимается пружиной кручения к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира, имеющем также отверстия для крепления другого элемента мебели, и флажок с ограничителем, шарнирно установленный на планке, закрывающий ее вырез, и присоединенный шарнирно к первому плечу шарнира опорный рычаг, согласно изобретению к этому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющий осуществлять поворот этого плеча шарнира в горизонтальное положение при трансформации, а флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке.

Такой существенный отличительный признак, как к первому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющей осуществлять поворот этого плеча шарнира в горизонтальное положение при трансформации, обеспечивает такой технический результат, как увеличение горизонтального перемещения трансформируемого элемента, позволяя тем самым, например, спинке дивана опускаться в горизонтальное положение, не задевая стену.

Такой существенный отличительный признак, как флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке, – дает такой технический результат как увеличение надежности срабатывания фиксирующего механизма, обеспечивая долговечность и удобство работы механизма трансформации в целом.

На чертежах представлен механизм трансформации для новой конструкции.

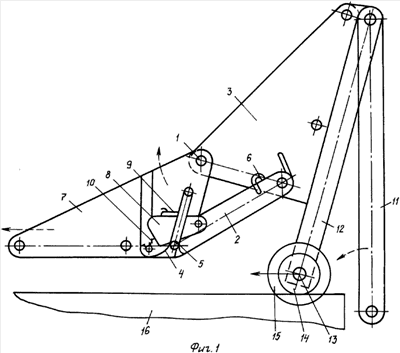

На фиг.1 показан механизм трансформации для мебели, его левый шарнирно-рычажный механизм в зафиксированном положении (диван) – вид сбоку.

На фиг.2 – механизм трансформации для мебели – вид сверху.

На фиг.3 – механизм трансформации для мебели – вид спереди.

На фиг.4 – механизм трансформации для мебели в разложенном горизонтальном положении (кровать).

Механизм трансформации для мебели, состоящий из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир 1 (см. фиг.1, 2, 3, 4) с фиксирующим механизмом, содержащим планку 2, один конец которой шарнирно закреплен на одном плече 3 шарнира 1, имеющем отверстие для крепления элемента мебели, а другой конец планки 2, имеющий вырез 4 для упора 5, прижимается пружиной кручения 6 к этому упору 5, выполненному в виде скобы, жестко закрепленной на другом плече 7 шарнира 1, имеющем также отверстия для крепления другого элемента мебели. На планке 2 шарнирно установлен флажок 8 с ограничителем 9, который прижимается пружиной 10 к планке 2 и закрывает ее вырез 4. К первому плечу 3 шарнира 1 присоединен шарнирно опорный рычаг 11 и жестко прикреплен рычаг 12, на конце которого консольно на оси 13 установлен ролик 14 с ребордой 15 в качестве подвижной опоры на направляющую 16 каркаса мебели (не показан), позволяющий осуществлять поворот этого плеча шарнира в горизонтальное положение (см. фиг.4) при трансформации.

При раскладывании механизма трансформации для мебели в положение кровать (см. фиг.1 и 4) приподнимают и перемещают на себя плечо 7 шарнира 1, имеющее отверстие для крепления элемента мебели. При этом ролик 14 с ребордой 15, установленной консольно на оси 13 на конце рычага 12, прокатывается по направляющей 16 каркаса мебели, а опорный рычаг 11, шарнирно закрепленный одним концом на плече 3 шарнира 1, а другим концом на каркасе мебели, опускает это плечо 3 в горизонтальное положение. Вырез 4 планки 2 фиксирующего механизма выходит из зацепления с упором 5, а пружина 10 прижимает флажок 8 упором 9 к планке 2 и закрывает вырез 4. Затем опускают до горизонтального положения элемент мебели, прикрепленный к плечу 7 шарнира 1, при этом упор 5 в виде скобы, жестко закрепленный на этом плече 7, проскальзывает по флажку 8 и планке 2, не входя в зацепление с вырезом планки 2.

В положении диван с фиксацией шарнирно-рычажного механизма трансформируют механизм в обратном порядке. Поднимают плечо 7 шарнира 1 за прикрепленный к нему элемент мебели (см. фиг.4). При этом упор 5, проскальзывая по планке 2, доходит до флажка 8, отжимает его при помощи пружины кручения 6 и заходит в зацепление с вырезом 4 планки 2. Затем плечо 7 с элементом мебели опускают вниз, при этом упор 5 толкает планку 2, которая перемещает плечо 3 с закрепленным на нем рычаге 12 с роликом 14 по направляющей 16 каркаса мебели. Реборда 15 ролика 14 предохраняет механизм от перекоса. При дальнейшем перемещении опорный рычаг 11 поднимает плечо 3 с закрепленным элементом мебели.

Механизм трансформации мебели этой конструкции позволит создавать мебель большого ассортимента более удобную, комфортную и надежную.

Формула изобретения

Механизм трансформации для мебели, состоящий из правого и левого шарнирно-рычажных механизмов, каждый из которых содержит шарнир с фиксирующим механизмом, содержащим планку, один конец которой шарнирно закреплен на одном плече шарнира, имеющем отверстие для крепления элемента мебели, а другой конец планки, имеющий вырез для упора, прижимается пружиной кручения к этому упору, выполненному в виде скобы, жестко закрепленной на другом плече шарнира, имеющем также отверстия для крепления другого элемента мебели, и флажок с ограничителем, шарнирно установленный на планке, закрывающий ее вырез, и присоединенный шарнирно к первому плечу шарнира опорный рычаг, отличающийся тем, что к этому плечу шарнира жестко прикреплен рычаг, на конце которого консольно на оси установлен ролик с ребордой в качестве подвижной опоры на направляющую каркаса мебели, позволяющий поворот этого плеча шарнира в горизонтальное положение при трансформации, а флажок фиксирующего механизма имеет пружину, которая прижимает его ограничитель к планке.

РИСУНКИ
