Патент на изобретение №2357214
|
||||||||||||||||||||||||||
(54) РЕЗОНАТОР
(57) Реферат:
Изобретение относится к области приборостроения, в частности к конструкции чувствительных элементов твердотельных волновых гироскопов, которые используются для определения угловых перемещений в навигационных устройствах летательных аппаратов, а также в оборудовании бурильных устройств. Кромка цилиндрического резонатора по всему диаметру снабжена отверстиями радиусом, равным четверти толщины стенки цилиндра, глубиной в половину радиуса цилиндра, которые расположены друг от друга на расстоянии, равном утроенному радиусу отверстий, причем оси этих отверстий параллельны образующей цилиндра. Техническим результатом является уменьшение тепловых потоков между различными зонами металлического резонатора, возникающих при колебаниях резонатора и влияющих на энергию колебаний, что приводит к низкой добротности металлического резонатора. 1 ил.
Изобретение относится к конструкции резонаторов волновых твердотельных гироскопов, которые используются для определения угловых перемещений в навигационных устройствах самолетов, космических аппаратов, управляемых бурильных головок.
Известно, что максимальная скорость систематического дрейфа волнового твердотельного гироскопа обратно пропорциональна добротности резонатора и может быть определена по формуле [Журавлев В.Ф., Климов Д.М. Волновой твердотельный гироскоп. – М.: Наука, 1985. 125 с.]:
где

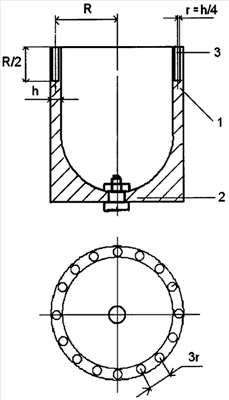

где Для большинства металлов: Поэтому данное значение добротности снижает точность работы волнового твердотельного гироскопа до 10-50 град/ч. Целью изобретения является устранение указанного недостатка. Эта цель достигается за счет предложенной конструкции резонатора. Резонатор выполнен в виде металлического цилиндра с дном. В кромке цилиндра, служащей рабочей частью, выполнены отверстия параллельно образующей цилиндра, радиусом, равным четверти толщины стенки цилиндра, глубиной в половину радиуса цилиндра, на расстоянии друг от друга, равном утроенному радиусу отверстия. На чертеже показан предлагаемый резонатор. Резонатор имеет цилиндрическую часть 1 и дно 2. В кромке цилиндра, служащей рабочей частью, выполнены отверстия 3 параллельно образующей цилиндра, радиусом, равным четверти толщины стенки цилиндра, глубиной в половину радиуса цилиндра, на расстоянии друг от друга, равном утроенному радиусу отверстия. Предложенный резонатор работает следующим образом. Резонатор скрепляется с другими частями чувствительного элемента посредством дна. При работе возбуждают изгибные колебания рабочей кромки резонатора. Так же как и в известном резонаторе, при вращении колеблющегося предложенного резонатора вокруг оси симметрии из-за действия кориолисовых сил угловые скорости вращения резонатора и волновой картины оказываются различными, что позволяет определить угловую скорость вращения резонатора. При изгибных колебаниях рабочей части внешние и внутренние слои материала испытывают различные по знаку деформации, в результате чего локальные температуры внешней и внутренней стенки цилиндра оказываются различными. Разность локальных температур приводит к возникновению тепловых потоков, однако в предложенной конструкции резонатора интенсивность теплового потока между внешней и внутренней поверхностями резонатора уменьшается. При радиусе отверстия, равном четверти толщины стенки цилиндра, глубине отверстия в половину радиуса цилиндра и при расположении отверстий на расстоянии, равном утроенному радиусу отверстий, интенсивность теплового потока уменьшается примерно в 3 раза, так как теплопередача происходит только через узкие перемычки между отверстиями. В результате добротность резонатора также возрастет в 3 раза, что приведет к пропорциональному уменьшению систематического дрейфа твердотельного волнового гироскопа. Таким образом, по сравнению с известным резонатором предложенный резонатор имеет более высокую добротность, что приводит к уменьшению систематического дрейфа твердотельного волнового гироскопа в 3 раза.
Формула изобретения
Резонатор волнового твердотельного гироскопа, имеющий металлический цилиндр с дном, отличающийся тем, что цилиндр снабжен отверстиями радиусом, равным четверти толщины стенки цилиндра, глубиной в половину радиуса цилиндра, которые расположены друг от друга на расстоянии, равном утроенному радиусу отверстий, причем оси этих отверстий параллельны образующей цилиндра.
РИСУНКИ
|
||||||||||||||||||||||||||
4793195 (1988)]. При вращении колеблющегося резонатора вокруг оси симметрии из-за действия кориолисовых сил угловые скорости вращения резонатора и волновой картины оказываются различными, что позволяет определить угловую скорость вращения резонатора.
– максимальная скорость систематического дрейфа; А – постоянный коэффициент; f – частота изгибных колебаний кромки резонатора; Q – добротность резонатора; k – постоянный коэффициент, учитывающий неизотропность резонатора.
– коэффициент температуропроводности; h – толщина стенки резонатора;
– интенсивность внутреннего трения.
0.004 и
