Патент на изобретение №2357192

(54) АРТИЛЛЕРИЙСКИЙ СНАРЯД ДЛЯ СТРЕЛЬБЫ НАВЕСОМ

(57) Реферат:

Изобретение относится к артиллерийским снарядам и предназначено для переориентации боеголовки артиллерийского снаряда, выпущенного под углом возвышения к горизонту из нарезного ствола. Артиллерийский снаряд снабжен дистанционным стабилизатором, выполненным в виде выдвижного винтового оперения, выполненного с возможностью раскручивания снаряда на заключительном участке его полета в сторону, противоположную вращению, полученному снарядом в стволе. Стабилизатор обладает парашютирующим эффектом. Обеспечивается увеличение поражающего эффекта снаряда. 5 ил.

Изобретение относится к области баллистики артиллерийских снарядов, выпущенных из нарезного ствола под углом возвышения к горизонту, т.е. навесом.

Используемые при стрельбе навесом ненарезные снаряды, например мины или ракеты, ориентируются боеголовкой на цель благодаря оперению, закрепленному жестко или выдвигающемуся по выходу из ствола. Нарезные артиллерийские снаряды не нуждаются в оперении, т.к. стабилизированы вращением. Однако при стрельбе на дальние дистанции, т.е. навесом, нарезные снаряды при попадании в цель оказываются ориентированы на нее не боеголовкой, а скорее боковой частью, т.е. плашмя, т.к. направление продольной оси вращения снаряда остается неизменным, совпадает с направлением продольной оси ствола, выпустившего снаряд, и не совпадает с касательной к траектории в ее нисходящей части (фиг.1).

Изобретение опирается на общеизвестный закон физики о постоянстве направления оси вращения гироскопа, которое не может измениться без внешнего воздействия.

Задачей изобретения является совмещение продольной оси вращения снаряда с касательной к траектории его движения в ее нисходящей части.

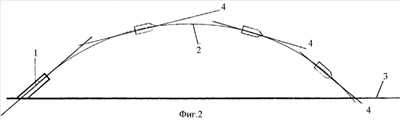

Поставленная задача достигается снабжением нарезного арт. снаряда стабилизатором с винтовым оперением, раскручивающим снаряд в сторону, противоположную вращению, полученному в стволе. Парашютирующий эффект оперения стабилизатора в сочетании с вновь приобретенным вращением переориентирует падающий арт. снаряд в полете, заставляя его попасть в цель ударной частью боеголовки (фиг.2), а не боковой, как показано на фиг.1.

На фиг.3 показан арт. снаряд с жестко закрепленным оперением стабилизатора, сделанный в виде мины. На фиг.4 показан арт. снаряд в разрезе, содержащий раздвижной стабилизатор внутри корпуса, выдвигающийся в заданной точке траектории. На фиг.5 показан арт. снаряд с выдвинутым оперением. На чертежах обозначены: 1 – продольная ось ствола артиллерийского орудия, 2 – траектория полета снаряда, 3 – линия горизонта, 4 – продольная ось вращения снаряда, 5 – стабилизатор, 6 – винтовое оперение стабилизатора, 7 – корпус снаряда.

При соответствующей ориентации на цель боеголовки улучшается проникающий эффект арт. снаряда, кроме того, гарантировано срабатывание взрывателя.

Формула изобретения

Артиллерийский снаряд, предназначенный для стрельбы из нарезного ствола под углом возвышения к горизонту, отличающийся тем, что он снабжен дистанционным стабилизатором в виде выдвижного винтового оперения, выполненного с возможностью раскручивания снаряда на заключительном участке его полета в сторону, противоположную вращению, полученному снарядом в стволе, причем стабилизатор обладает парашютирующим эффектом.

РИСУНКИ
