(54) ПУЛЯ ДЛЯ ГЛАДКОСТВОЛЬНОГО ОХОТНИЧЬЕГО ОРУЖИЯ
(57) Реферат:
Изобретение относится к боеприпасам. Пуля содержит головную часть и стабилизатор из фторопласта, выполненный с цилиндрической каморой, в которой размещен пороховой заряд в свободном положении, при этом головная часть пули выполнена из свинца с ведущим пояском. Повышается кучность и дальность стрельбы, а также пробивная способность пули. 8 з.п. ф-лы, 3 ил.
Известна пуля Полева для гладкоствольного охотничьего оружия (см. В.П.Костенко. Справочник. г.Москва. 2003 г. Издательский дом Рученькиных, стр.84-86). Недостатком данной пули является наличие пыжа-обтюратора, а пороховой заряд размещается непосредственно в гильзе.
Известна пуля «Гуаланди» для гладкоствольного охотничьего оружия (см. В.П.Костенко. Справочник, г.Москва. 2003 г. Издательский дом Рученькиных, стр.106). Недостатком данной пули является наличие пыжа-обтюратора – стабилизатора сложной формы, а пороховой заряд размещается непосредственно в гильзе. Производство Италии.
Близкого аналога нет. Во всех выпускаемых в настоящее время пулевых патронах отечественного и зарубежного производства традиционно применяются пыжи-обтюраторы-стабилизаторы сложной формы, а пороховой заряд размещен непосредственно в гильзе и сжат пыжом-обтюратором при закрутке торца гильзы на один загиб. Пыжи-обтюраторы могут иметь в конструкции «демпферные» устройства для снижения ударных нагрузок пороховых газов на пулю.
Задачей данного изобретения является увеличение дальности, кучности и пробивной способности пули за счет применения каморы-стабилизатора, в которой пороховой заряд размещается внутри в свободном положении, а сама камора и промежуточная часть являются стабилизатором пули в полете.
Пуля состоит из головной части, изготовленной из свинца, и каморы-стабилизатора, изготовленной из легких полимерных материалов, например фторопласта. Камора-стабилизатор дополнительно содержит прямоугольный стыковочный выступ, промежуточную часть конусной формы, отверстие и прямоугольное углубление в ней и камору – пустотелый цилиндр для размещения порохового заряда внутри. Благодаря этому увеличиваются дальность, кучность и пробивная способность пули, а также упрощается конструкция.
УВЕЛИЧЕНИЕ ДАЛЬНОСТИ за счет более полной утилизации энергии пороховых газов. Камора – пустотелый цилиндр.
УВЕЛИЧЕНИЕ КУЧНОСТИ за счет большого аэродинамического давления на стабилизатор. Промежуточная часть и пустотелый цилиндр. Уменьшение отклонения от траектории полета.
УВЕЛИЧЕНИЕ ПРОБИВНОЙ СПОСОБНОСТИ за счет увеличения скорости полета пули. Камора – пустотелый цилиндр, в котором пороховой заряд размещается внутри в свободном положении. Принцип «ракетного двигателя».
Задача решается тем, что пуля состоит из головной части, изготовленной из свинца, и каморы-стабилизатора, изготовленной из легких полимерных материалов, например фторопласта. Камора-стабилизатор дополнительно содержит прямоугольный стыковочный выступ, промежуточную часть конусной формы, отверстие и прямоугольное углубление в ней и камору – пустотелый цилиндр для размещения порохового заряда внутри. Увеличение дальности, кучности и пробивной способности пули. Простота конструкции.
Сущность данного изобретения состоит в том, что пуля выполнена по принципу «граната от гранатомета». Камора – стабилизатор активно-пассивного действия.
АКТИВНОГО – камора с пороховым зарядом внутри в свободном положении выполняет функцию «ракетного двигателя» в момент выстрела.
ПАССИВНОГО – камора после сгорания в ней порохового заряда и промежуточная часть выполняют функцию стабилизатора пуле в полете после выстрела.

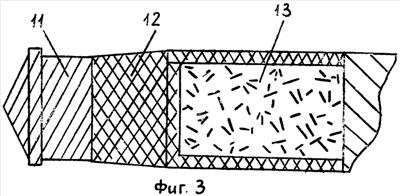

Сущность данного изобретения поясняется чертежом /фиг.3/ где изображены головная часть пули и камора-стабилизатор, расположенные в гильзе.
ПУЛЯ состоит из головной части 11, промежуточной части конусной формы 12 и каморы – пустотелого цилиндра 13.
После вхождения в ствол стенки каморы – пустотелого цилиндра 13 под давлением пороховых газов плотно прижимаются к стенкам канала ствола. Улучшается обтюрация пороховых газов. Промежуточная часть конусной формы 12 плавно входит в чоковые сужения канала ствола в 1,25 мм, повторяя контуры чока. Головная часть 11 свободно проходит чоки.
ОПИСАНИЕ ЧЕРТЕЖЕЙ
На фиг.1 Изображена головная часть пули /свинец/.
1. Заостренная вершина – конус.
| Расстояние от вершины до основания |
– 4 мм |
| Диаметр основания |
– 17 мм |
2. Ведущий поясок.
| Диаметр |
– 18,5 мм |
| Толщина |
– 2 мм |
3. Тело головной части – цилиндр.
| Диаметр |
– 17 мм |
| Длина от вершины до основания |
– 14 мм |
4. Прямоугольное углубление.
| Глубина |
– 4 мм |
| Диаметр |
– 12 мм |
5. Соединительный стержень.
| Длина |
– 12 мм |
| Диаметр |
– 4 мм |
| Общая длина головной части пули |
– 34/36 мм |
На фиг.2 изображена камора-стабилизатор /фторопласт/.
6. Прямоугольный стыковочный выступ.
| Высота |
– 3 мм |
| Диаметр |
– 12 мм |
7. Промежуточная часть конусной формы.
| Высота |
– 12 мм |
| Диаметр вверху |
– 17 мм |
| Диаметр внизу |
– 18,5 мм |
8. Отверстие.
9. Прямоугольное углубление /стержень развальцевать/
| Высота |
– 5 мм |
| Диаметр |
– 6 мм |
10. Камора – пустотелый цилиндр.
| Высота внешняя |
– 28 мм |
| Диаметр внешний |
– 18,5 мм |
| Высота внутренняя |
– 26 мм |
| Диаметр внутренний |
– 14,5 мм |
| Толщина стенок |
– 2 мм |
| Общая длина каморы-стабилизатора |
– 43 мм |
Общая длина пули: головная часть + камора-стабилизатор – 54/56 мм
