Патент на изобретение №2357140

(54) УПЛОТНЕНИЕ ГОРИЗОНТАЛЬНЫХ ВАЛОВ И ОСЕЙ

(57) Реферат:

Изобретение относится к уплотнительной технике. Уплотнение горизонтального вала или оси содержит крышку и подшипник скольжения. Вал выполнен с двумя торцевыми упрочненными кольцевыми полосками, имеющими твердость, отличную от твердости трущейся поверхности подшипника скольжения, и выполненными с возможностью в процессе вращения вала срезания антифрикционного слоя на подшипнике скольжения и образования карманов. Изобретение повышает надежность и увеличивает долговечность подшипникового узла жидкостного трения. 2 ил.

Изобретение относится к уплотнительной технике подшипниковых узлов горизонтальных валов и осей в области машиностроения и может быть использовано в двигателестроении для уплотнения, в частности, подшипникового узла жидкостного трения шатунных и коренных шеек коленчатого вала или быстроходных валов и шпинделей.

Известные уплотнения горизонтальных валов (а.с. 1585603, F16J 15/54) снабжены маслосъемным элементом и поджимающим его к валу упругим элементом, маслосъемный элемент выполнен клиновидной формы с внутренней цилиндрической поверхностью и расположен в зоне входного отверстия дренажного канала. Такое уплотнение снимает масло с поверхности вала, не обеспечивает достаточно большое превышение рабочей угловой скорости, при которой наступает период перехода в режим смешанного трения.

Уплотнение горизонтальных валов и осей (а.с. 460396, МПК F16J 15/54) содержит пьезоэлемент из кристаллов кварца, который возбуждается генератором частоты в пространстве уплотняемой щели между опорой и валом, тем самым создавшееся давление не позволяет уплотняемой среде, например маслу, протекать из рабочей полости за счет колебания пьезокристаллов.

Известны уплотнения с кольцевой полостью (а.с. 310076. Бесконтактное уплотнение, МПК F16J 15/54). В нижней части полость пересекается с языкообразным карманом. Поверхности полости и кармана образуют острый угол, острие которого направлено против вращения шпинделя. В глубине кармана выполнены сливные отверстия, сообщающие полости кармана и шпиндельного узла. В результате торможения потока давление в глубине кармана повышается, и масло сливается через отверстие в корпус шпиндельного узла. В кольцевой полости давление понижается, и тем самым предотвращается вытекание смазки наружу.

Недостатками этих уплотнений горизонтальных валов и осей в узлах жидкостного трения являются недостаточная надежность работы подшипникового узла из-за съема масла, усложнения конструкции, обеспечивающих снижение радиальной жесткости гидростатических опор при произвольном направлении нагрузки и неприемлемых для вращающихся валов с подшипниками скольжения.

Технический результат – повышение надежности уплотнения вращающихся валов и увеличения долговечности работы подшипникового узла.

Указанный технический результат достигается тем, что уплотнение горизонтальных валов и осей содержит вал с крышкой, на которой выполнена кольцевая проточка, несколько распределенных по окружности попарно противоположно направленных маслосборных карманов, соединенных со сливом.

Особенностью является то, что вращающийся горизонтальный вал снабжен поверхностными торцевыми упрочненными полосками, которые в процессе вращения вала на подшипниках скольжения различной твердости трущихся поверхностей образуют карманы, способствующие повышению давления в карманах масляного слоя и жесткости гидравлических опор, оказывающие сопротивление торцевой утечки масла.

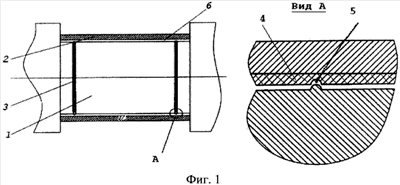

Сущность изобретения поясняется чертежами, где на фиг.1 представлена конструкция, а на фиг.2 – характеристика торцевой утечки смазочного материала от геометрических размеров подшипника скольжения.

Уплотнение подшипникового узла состоит из вала 1 с крышкой 2, поверхностных торцевых упрочненных кольцевых полосок 3 на валу 1, подшипника скольжения 4, карманов 5 на подшипнике скольжения 4 и рабочей пространственной полости 6 подшипникового узла.

Процесс упрочнения поверхностных торцевых упрочненных кольцевых полосок 3 осуществляют электромеханической или лазерной обработкой шириной не более 35 мм в виде двух поверхностных торцевых упрочненных полосок 3, при вращении вала 1 поверхностные торцевые упрочненные кольцевые полоски 3 срезают антифрикционный слой на подшипнике скольжения 4 за счет различной твердости трущихся поверхностей и образуют карманы 5. В пространственной полости 6 между двумя поверхностными торцевыми упрочненными кольцевыми полосками 3, равной 0,80,9 ширины подшипника скольжения 4, создается гидравлическое давление, которое повышает гидравлическую жесткость опоры и не позволяет уплотняемой среде, например маслу или воде, протекать из рабочей пространственной полости 6 подшипникового узла.

При переходе в режим смешанного трения минимальный зазор в подшипниковой пространственной полости 6 равен сумме высот неровностей поверхностей подшипника скольжения 4 и вала 1, то на основании классической теории подшипников скольжения коэффициент, учитывающий влияние торцевой утечки u смазочного материала, зависит

где _n – переходная угловая скорость вала подшипника; µ – динамическая вязкость смазочного масла; d – номинальный диаметр подшипника; р – среднее давление в подшипнике; – относительный зазор; h_min – минимальный зазор в подшипнике.

Отношение р²/_nµ=с_w – характеризует коэффициент нагруженности подшипникового узла, тогда торцевую утечку смазочного материала можно представить

где – относительный эксцентриситет при переходе от жидкостного трения к смешанному. Так как с_w зависит от и отношения l/d (l – длина втулки подшипника), а колеблется в небольших пределах (=0,950,99), то коэффициент утечки зависит в основном от l/d.

В процессе работы давление в карманах 5 и коэффициент нагруженности подшипника скольжения 4 увеличиваются, а относительный эксцентриситет при переходе от жидкостного трения к смешанному уменьшается, при этом торцевая утечка смазочного материала u снижается, тем самым герметичность уплотнения повышается.

На фиг.2 представлена характеристика u от l/d для половинных подшипников скольжения 4. Эта зависимость при данном значении описывается выражением

Радиальная жесткость при эксцентриситете =0 для гидростатических опор выражается через давление в карманах зависимостью

где с(0) – радиальная жесткость гидростатической опоры; A_i – коэффициенты, зависящие от геометрических параметров опоры и направления нагрузки; p_i – давление в i-м кармане; n – число карманов.

Исходная система уравнений для давлений в карманах 5 на подшипнике скольжения 4 получается из уравнений баланса расхода смазки для каждого кармана 5.

При малых удельных нагрузках в подшипнике скольжения 4, когда упругие деформации поверхностей подшипника скольжения 4 и увеличения вязкости смазочного материала незначительны, формула (1) дает удовлетворительные результаты, при высоких нагрузках – завышенные значения переходной угловой скорости.

Тогда зависимость для определения переходной угловой скорости вала 1 в подшипниковом узле с учетом податливости поверхностей подшипника скольжения 4 и зависимости вязкости смазочного материала от давления примет вид

где c – коэффициент, учитывающий податливость поверхностей подшипников скольжения, вязкости смазочного масла и от давления в кармане.

При выборе h_min учитывается неточность изготовления форм поверхностей скольжения, деформации крышки подшипника скольжения и перекосы шипов вала.

Формула изобретения

Уплотнение горизонтального вала или оси, содержащее крышку и подшипник скольжения, отличающееся тем, что горизонтальный вращающийся вал или ось выполнен с двумя торцевыми упрочненными кольцевыми полосками, имеющими твердость, отличную от твердости трущейся поверхности подшипника скольжения и выполненными с возможностью в процессе вращения вала срезания антифрикционного слоя на подшипнике скольжения и образования карманов.
