Патент на изобретение №2357060

(54) УСТРОЙСТВО ДЛЯ ОТКРЫВАНИЯ КРЫШКИ ЛЮКА

(57) Реферат:

Устройство для открывания крышки люка содержит рычаг, который закреплен на крышке и связан с держателем. Рычаг выполнен Г-образной формы и имеет паз. Держатель установлен в пазу с возможностью перемещения и стопорения винтом. Рычаг выполнен с возможностью кругового движения относительно крепящихся к поверхности петель. Технический результат, достигаемый при реализации данного изобретения, заключается в расширении эксплуатационных возможностей устройства, используемого для открывания и тяжелых крышек. 2 ил.

Изобретение относится к устройствам для открывания крышки люка.

Наиболее близким аналогом данного изобретения является устройство для открывания крышки люка, содержащее рычаг, закрепленный на крышке и связанный с держателем (SU 420487 А1, 27/08/1974).

Известное устройство не может быть использовано для открывания тяжелых крышек люка, что относится к его недостатку.

Технический результат, достигаемый при реализации данного изобретения, заключается в расширении эксплуатационных возможностей устройства, используемого для открывания и тяжелых крышек.

Указанный технический результат достигается тем, что в устройстве для открывания крышки люка, содержащем рычаг, закрепленный на крышке и связанный с держателем, согласно изобретению рычаг выполнен Г-образной формы и имеет паз, а держатель установлен в пазу с возможностью перемещения и стопорения винтом, при этом рычаг выполнен с возможностью кругового движения относительно крепящихся к поверхности петель.

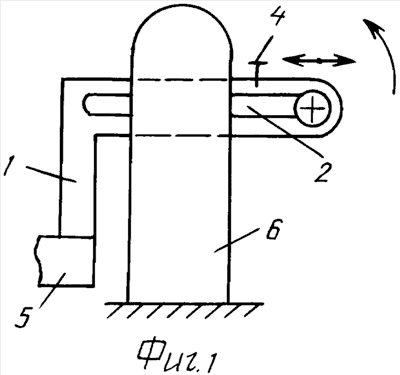

Изобретение поясняется чертежами, где на фиг.1 представлено устройство для открывания крышки люка; на фиг.2 – то же, вид сверху.

Устройство содержит Г-образный рычаг 1, в котором имеется паз 2 для перемещения вставленного в него держателя 3. Последний стопорится винтом 4, а рычаг крепится к крышке 5. На неподвижной поверхности закреплены петли 6, относительно которых рычаг может совершать круговое движение.

При открывании крышки 5 отвинчивается стопорный винт 4 и подвижный держатель 3, находящийся в пазу 2, отводится до упора. Воздействуя на держатель, Г-образный рычаг 1 можно привести в круговое движение относительно петель 6, в результате чего закрепленная на конце рычага крышка легко открывается.

Формула изобретения

Устройство для открывания крышки люка, содержащее рычаг, закрепленный на крышке и связанный с держателем, отличающееся тем, что рычаг выполнен Г-образной формы и имеет паз, а держатель установлен в пазу с возможностью перемещения и стопорения винтом, при этом рычаг выполнен с возможностью кругового движения относительно крепящихся к поверхности петель.

РИСУНКИ
