Патент на изобретение №2356818
|
||||||||||||||||||||||||||
(54) РАЗГРУЖАТЕЛЬ
(57) Реферат:
Разгружатель содержит тележку (1) барабанную разгрузочную с площадкой обслуживания (2), выполненную с боковой стороны тележки со стороны разгрузки материала над проемом ссыпания материала. Повышается безопасность работ по обслуживанию тележки или конвейера. 1 з.п. ф-лы, 2 ил.

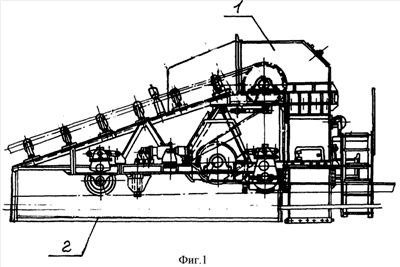

Изобретение относится к различным областям производства, где происходит перегрузка материала или изделий с конвейера, но шире всего оно используется в угольной промышленности и сырьевых терминалах. Известна тележка барабанная разгрузочная, представляющий из себя устройство для пересыпа материала с конвейера через проемы в настиле, необходимые для просыпа материала на площадку складирования (см. У известной тележки барабанной разгрузочной имеется одна площадка обслуживания, которой недостаточно для обслуживания механизмов самой тележки барабанной разгрузочной, расположенных сбоку от нее, так и обслуживания ленточного конвейера, на котором установлена тележка барабанная разгрузочная, из-за проема в настиле, необходимого для просыпа материала. Данный недостаток устраняется путем установки вне зоны пересыпа по боковым сторонам тележки барабанной разгрузочной площадок обслуживания. На фиг.1 изображен условно общий вид разгружателя с площадкой обслуживания с видимой стороны и на фиг.2 – вид сверху на разгружатель. Разгружатель включает в себя тележку барабанную разгрузочную 1 и площадку обслуживания 2, которая выполняется со стороны разгрузки материала. При разгрузке материала на обе стороны площадка обслуживания выполняется с обеих сторон тележки барабанной разгрузочной. Разгружатель работает следующим образом. При необходимости проведения ремонта на самой тележке барабанной разгрузочной 1 работник, используя площадку обслуживания 2, располагается рядом с местом проведения работ над проемом для просыпа материала. Если же необходимо провести работы на конвейере, необходимо тележку барабанную разгрузочную 1 переместить в район проведения работ и там уже, используя площадку обслуживания 2 над проемом для просыпа материала, провести требуемые работы. Предлагаемый разгружатель позволяет избежать падение работника в проем для просыпа материала при проведении работ на самой тележке барабанной разгрузочной или на конвейере, облегчая и обезопасив тем самым условия труда работников, обслуживающих транспортное оборудование.
Формула изобретения
1. Разгружатель, содержащий тележку барабанную разгрузочную с площадкой обслуживания, отличающийся тем, что площадка обслуживания выполнена с боковой стороны тележки со стороны разгрузки материала над проемом ссыпания материала. 2. Разгружатель по п.1, отличающийся тем, что содержит более чем одну площадку обслуживания.
РИСУНКИ
|
||||||||||||||||||||||||||
