Патент на изобретение №2356816

(54) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ ТЯГОВОГО ОРГАНА ЭЛЕВАТОРА ПРИ ЕГО ОБРЫВЕ

(57) Реферат:

Элеватор содержит кожух (1) с передвигающейся в нем лентой (2) с ковшами (3) и захватывающий элемент в виде троса (4) и зацепов. Трос расположен по винтовой линии на внутренней поверхности кожуха, соединен с ним выполненными из мягкого и прочного материала зацепами и жестко закреплен на нем своими концами. Трос находится в натянутом состоянии и не мешает движению ленты с ковшами. Обеспечивается надежность улавливания тягового органа элеватора при его обрыве. 4 ил.

Изобретение относится к подъемно-транспортным машинам и может быть использовано в ковшовых элеваторах.

Техническая задача изобретения заключается в разработке устройства для улавливания тягового органа элеватора при его обрыве, позволяющего обеспечить высокую надежность, быстроту срабатывания и простоту исполнения.

Для решения поставленной технической задачи изобретения предложено устройство для улавливания тягового органа элеватора при его обрыве, содержащее кожух с передвигающейся в нем лентой с ковшами и захватывающий элемент в виде троса и зацепов, причем трос расположен по винтовой линии на внутренней поверхности кожуха и закреплен на нем с помощью зацепов так, чтобы трос находился в натянутом состоянии и не мешал движению ленты с ковшами, зацепы выполнены из мягкого и прочного материала, причем оба конца троса жестко закреплены на кожухе.

Технический результат изобретения заключается в высокой надежности, быстроте срабатывания и простоте исполнения.

На фиг.1 изображено изометрическое изображение расположения троса; на фиг.2 изображен элеватор в момент рабочего состояния; на фиг.3 – в момент обрыва тягового органа; на фиг.4 показан выносной элемент А.

Устройство для улавливания тягового органа при его обрыве (фиг.1) состоит из кожуха 1, движущейся ленты 2 с ковшами 3, троса 4, который крепится при помощи зацепов 5 к внутренней стороне кожуха 1 по винтовой линии. Зацепы 5 выполнены, например, из отожженной стальной проволоки, которая сможет удержать трос 4 в рабочем состоянии, а при падении ленты 2 с ковшами 3 на трос 4 обеспечит разгиб крепления зацепов 5. Оба конца троса 4 закреплены жестко на кожухе 1, чтобы при обрыве ленты 2 с ковшами 3 удержать ее при падении и обеспечить ее затягивание.

Предложенное устройство для улавливания тягового органа элеватора при его обрыве работает следующим образом.

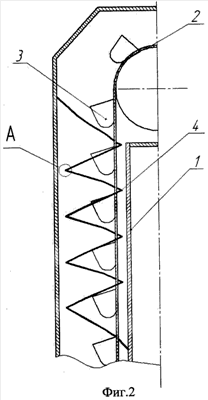

В рабочем состоянии элеватора (фиг.2) трос 4 находится в натянутом состоянии вдоль стенок кожуха 1 на зацепах 5.

При работе элеватора возможен обрыв ленты 2 с ковшами 3 (фиг.3). При обрыве ленты 2 она под действием силы тяжести падает, одновременно складываясь при этом. Ковш 3 отклоняет ленту 2 в сторону своего центра тяжести, падает, задевает трос 4, тот в свою очередь разгибает зацепы 5 (фиг.4), за счет веса ленты 2 с ковшами 3 происходит ее затягивание тросом 4.

Предложенное устройство для улавливания тягового органа элеватора при его обрыве позволяет:

– обеспечить высокую надежность при обрыве тягового органа за счет опутывания тросом тягового органа по всей его длине;

– обеспечить быстроту срабатывания за счет мгновенного разгиба зацепов;

– использовать для его выполнения простые и дешевые приспособления.

Аналоги изобретения отсутствуют.

Формула изобретения

Устройство для улавливания тягового органа элеватора при его обрыве, содержащее кожух с передвигающейся в нем лентой с ковшами и захватывающий элемент в виде троса и зацепов, причем трос расположен по винтовой линии на внутренней поверхности кожуха и закреплен на нем с помощью зацепов так, чтобы трос находился в натянутом состоянии и не мешал движению ленты с ковшами, зацепы выполнены из мягкого и прочного материала, причем оба конца троса жестко закреплены на кожухе.
