(54) КОЛЕСО
(57) Реферат:
Изобретение относится к области техники и может быть использовано преимущественно в производстве игрушек и средств развлечений. Колесо содержит обод с зубьями, ступицу, держатель обода. Обод с зубьями выполнен продольно-разъемным. Зубья в плоскости разъема имеют каналы для размещения осей с шарами, имеющими возможность вращения поперек направления вращения обода. Шар имеет эластичный протектор. Технический результат – расширение арсенала технических средств. 1 з.п. ф-лы, 12 ил.

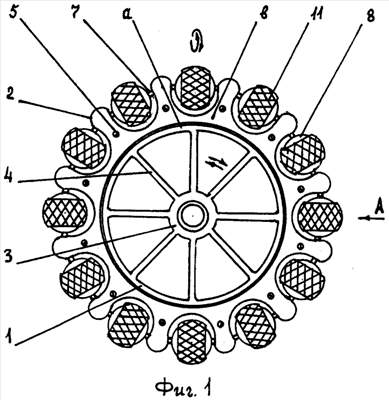

Изобретение относится к области техники и может быть использовано преимущественно в производстве игрушек и средств развлечений. Известно колесо, содержащее обод, ступицу, держатель обода [1]. Обод в таком колесе может иметь зубья. Задачей изобретения является расширение полезных функций колеса. Технический результат достигается тем, что в колесе, содержащем обод с зубьями, ступицу, держатель обода, обод с зубьями выполнен продольно-разъемным, причем зубья в плоскости разъема имеют каналы для размещения осей с шарами, имеющими возможность вращения поперек направления вращения обода. Шар имеет эластичный протектор. На фиг.1 изображено колесо с продольно-разъемным ободом с зубьями; на фиг.2 – вид по А на фиг.1; на фиг.3 – фрагмент основной части обода; на фиг.4 – вид на половину зуба по В на фиг.3; на фиг 5 – фрагмент накладной части обода; на фиг.6 – вид на половину зуба по С на фиг.5; на фиг.7 – вид зуба, состоящего из двух половин; на фиг.8 – полнотелый шар с осью, имеющей возможность вращения в каналах зубьев; на фиг.9 и 10 соответственно – шар с центральной втулкой и пустотелый шар (для установки на неподвижные оси); на фиг.11 – пустотелый шар с осью; на фиг.12 – шар с эластичным протектором. Колесо содержит жесткий обод 1 с зубьями 2, ступицу 3, держатели 4 обода, например в виде спиц. Обод с зубьями выполнен продольно-разъемным, состоящим из основной Пример выполнения колеса Изготавливают части Кроме использования колеса в производстве игрушек и средств развлечений возможно его применение в конструкциях цехового и складского транспорта (перемещаемых вручную разнообразных тележек, бункеров, контейнеров и др.). Колесо несложно в изготовлении. Источники информации: 1. Энциклопедический словарь юного техника / Сост. Б.В.Зубков, С.В.Чумаков. – М.: Педагогика, 1980. – С.173-174.
Формула изобретения
1. Колесо, содержащее обод с зубьями, ступицу, держатель обода, отличающееся тем, что обод с зубьями выполнен продольно разъемным, причем зубья в плоскости разъема имеют каналы для размещения осей с шарами, имеющими возможность вращения поперек направления вращения обода. 2. Колесо по п.1, отличающееся тем, что шар имеет эластичный протектор.
РИСУНКИ
|
||||||||||||||||||||||||||
и накладной
частей, соединенных элементами 5 крепления (болтами, винтами, заклепками). Зубья в плоскости разъема (не показана) основной и накладной частей обода состоят из половин и имеют образованные желобами полукруглого сечения
и
(соответственно в основной и накладной частях обода) каналы 6 для размещения в них концов осей 7 с шарами 8. Шары выполнены с возможностью вращения поперек направления вращения обода. Шар может быть изготовлен полнотелым с центральной втулкой 9 или без нее. Полнотелый шар может быть изготовлен из металла, пластмассы, резины. Шар может быть выполнен пустотелым с жесткой металлической или пластмассовой стенкой 10. Шар, как полнотелый, так и пустотелый, может иметь эластичный протектор 11.
