Патент на изобретение №2356723

(54) УСТАНОВКА ДЛЯ УПРОЧНЕНИЯ НАРУЖНЫХ ПОВЕРХНОСТЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

(57) Реферат:

Изобретение относится к области машиностроения, а именно к установкам для упрочнения наружных поверхностей. Установка содержит дробемет, корпус прямоугольной формы, в верхней части которого образована рабочая камера, вертикально закрепленный на корпусе шпиндель с приспособлением для размещения изделия, основной шпиндель дробемета, дополнительный шпиндель, который установлен параллельно основному шпинделю, циклон, соединенный с пневмотранспортером, механизмы вертикальных перемещений шпинделей с изделиями и приводы поворота изделий. Дробемет размещен между основным и дополнительным шпинделями на одинаковом расстоянии. Механизмы вертикальных перемещений шпинделей с изделиями выполнены в виде гидроцилиндров. Приводы поворота изделий выполнены в виде гидромоторов. Приспособления для размещения изделия снабжены отражателями. В нижней части рабочей камеры корпуса выполнены два наклонных патрубка, направленных навстречу друг другу к вертикальной оси симметрии установки и связанных с пневмотранспортером с эжекторным соплом. Циклон соединен с пневмотранспортером посредством трубопровода, имеет фильтрующую сетку и приемный конус с выходным отверстием, которое сообщено с входным отверстием дробемета. В результате повышается усталостная прочность обрабатываемой детали и расширяется номенклатура обрабатываемых деталей. 7 ил.

Изобретение относится к области машиностроения, а именно к установке для упрочнения наружных сложнопрофильных поверхностей, например, валов, дисков ротора вентилятора и т.д., газотурбинных двигателей, направленным потоком микрошариков диаметром 0,10,2 мм для повышения усталостной прочности узла.

Изобретение может быть использовано в технологических процессах для повышения усталостной прочности узлов газотурбинных двигателей (ГТД) и реализовано в авиационной, машиностроительной, судостроительной, космической и других отраслях промышленности.

Известна установка для упрочнения наружных поверхностей дисков ротора вентилятора, содержащая корпус с вертикально закрепленным на нем шпинделем с приспособлением для размещения изделия и шпиндель дробемета, связанные со своими приводами, циклон для сбора, очистки и подачи микрошариков в рабочую зону дробемета, соединенный с пневмотранспортером, и системы электро и пневмооборудования [1].

Данная установка является наиболее близкой к изобретению по технической сущности и достигаемому результату и принята заявителем в качестве прототипа.

Недостатком известной установки является невозможность повышения местной усталостной прочности обрабатываемого узла на любом участке высотой 400 мм, а также она не позволяет обрабатывать одновременно два узла одного или разных наименований.

Техническим результатом предлагаемого изобретения является повышение усталостной прочности обрабатываемого узла, расширение номенклатуры обрабатываемых изделий и возможность упрочнения узлов с обеспечением местного упрочнения на любом участке высотой 400 мм.

Указанный технический результат достигается тем, что установка для упрочнения наружных поверхностей различных изделий, содержащая корпус, выполненный прямоугольной формы, в верней части которого образована рабочая камера, вертикально закрепленный на корпусе шпиндель с приспособлением для размещения изделия, шпиндель дробемета, связанный с приводом, циклон для сбора, очистки и подачи микрошариков в рабочую зону дробемета, соединенный с пневмотранспортером, и системы электро-, и пневмооборудования, снабжена дополнительным шпинделем для размещения изделия, параллельно установленным основному, а дробемет размещен между ними на одинаковом расстоянии, причем установка снабжена механизмами вертикальных перемещений шпинделей с изделиями, выполненными в виде гидроцилиндров, и приводами поворота изделий – в виде гидромоторов, обеспечивающими вертикальное перемещение шпинделей с изделиями относительно рабочей зоны неподвижного дробемета и частичного перемещения вверх-вниз относительно рабочей зоны дробемета в пределах обрабатываемых поверхностей, при этом приспособления снабжены отражателями, обеспечивающими поворот направленного потока микрошариков в соответствующие поверхности обрабатываемых изделий, а в нижней части рабочей камеры корпуса выполнены два наклонных патрубка, направленных навстречу друг другу к вертикальной оси симметрии установки и связанных с пневмотранспортером, снабженным эжекторным соплом, а циклон, соединенный с пневмотранспортером посредством трубопровода, имеет фильтрующую сетку и приемный конус, выходное отверстие которого сообщено с входным отверстием дробемета, через расходные щели которого поток микрошариков направлен на обрабатываемую поверхность.

Сущность данного изобретения поясняется чертежами, где:

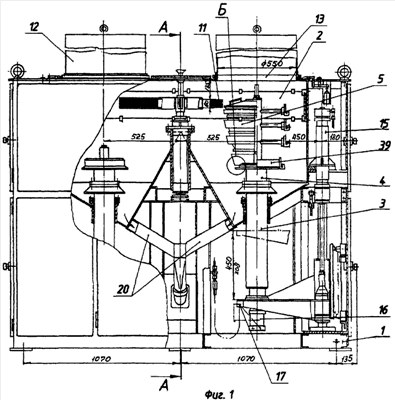

на фиг.1 изображен общий вид установки;

фиг. – разрез А-А на фиг.1;

фиг.3 – пневмотранспортер, соединенный с патрубком рабочей зоны;

фиг.4 – общий вид циклона;

фиг.5 – продольный и поперечный разрезы дробемета с изображением лопастей и жиклера;

фиг.6 – узел Б на фиг.1 (специальные отражатели);

фиг.7 – пульт управления установки.

Установка для упрочнения наружных поверхностей различных изделий содержит корпус 1, представляющий собой сварную конструкцию, выполненную прямоугольной формы, в верхней внутренней части которой образована рабочая камера 2. На основании корпуса 1 закреплены шпиндели 3 с приспособлениями 4 для размещения изделий 5. Между шпинделями 3 на одинаковом расстоянии от них закреплен шпиндель 6 дробемета 7, связанный с приводом 8. На внешней верхней поверхности корпуса 1 размещены циклон 9 для сбора, очистки (отделение микрошариков 10 от отходов обработки и воздуха) и подачи их во внутреннюю полость дробемета 7 (фиг.5) и крышки 12, закрывающие отверстия 13 загрузки изделий 5. Циклон 9 соединен с пневмотранспортером 14.

Установка снабжена механизмами вертикальных перемещений шпинделей 3 с изделиями 5, выполненными в виде гидроцилиндров 15, и приводами поворота 16 – в виде гидромоторов 17, обеспечивающими плавное вертикальное перемещение шпинделей с изделиями относительно рабочей зоны 11 неподвижного дробемета, равной 60 мм в пределах 400 мм, и частичного перемещения вверх-вниз относительно рабочей зоны дробемета в пределах обрабатываемых поверхностей. Скорость вращения шпинделей с изделиями составляет – 10 об/мин, а скорость вращения шпинделя дробемета составляет – 3600 об/мин.

Приспособления 4 изделий 5 снабжены специальными отражателями 18, изменяющими направление потока (поворот микрошариков 10) в соответствующие поверхности 19 обрабатываемых изделий.

В нижней части рабочей камеры 2 корпуса 1 выполнены два наклонных патрубка 20, направленных навстречу друг другу к вертикальной оси симметрии установки и связанных с пневмотранспортером 14. Пневмотранспортер 14 снабжен эжекторным соплом 21, состоящим из корпуса 22, сопла 23 и направляющей трубы 24.

Циклон 9 соединен с пневмотранспортером 14 посредством трубопровода 25, имеет фильтрующую сетку 26 с ячейкой 0,9 мм, которая препятствует попаданию стружки, окалины и других посторонних предметов в рабочую зону 11 дробемета 7. На наружной стенке циклона 9 имеются фланцы для крепления крышки 27 смотрового окна и корпуса эжекторного сопла 28, предназначенного для сбора микрошариков с поверхности установки и с поверхностей обрабатываемых изделий после их обработки. Верхняя часть корпуса 29 циклона 9 соединена с вентиляционной системой цеха. В нижней части циклона 9 за фильтрующей сеткой 26, в месте крепления ее к фланцам 30 прикреплен приемный конус 31, выходное отверстие которого сообщено с входным отверстием 32 дробемета, имеющего жиклер 33 с диаметром 14 мм, обеспечивающий расход микрошариков 18 кг/мин, через расходные щели 34 которого поток микрошариков направлен на обрабатываемую поверхность.

Установка снабжена системами: электрооборудования 35, пневмооборудования 36 и гидрооборудования 37 и работает в автоматическом и наладочном режиме. Управление работой установки осуществляется посредством пульта управления 38. Кроме того, в предложенной конструкции предусмотрено приспособление 39 для наладки и контроля установки изделия.

Установка работает следующим образом.

На деталь или узел, состоящий из нескольких деталей (изделий 5), устанавливаются специальные отражатели 18 микрошариков 10, обеспечивающие поворот потока микрошариков в нужном направлении.

Поверхности, не подлежащие упрочнению, закрываются защитными устройствами.

Открываются загрузочные отверстия 13 корпуса 1 установки и изделие 5 закрепляется на шпинделе 3. Закрываются загрузочные отверстия 13, обеспечивается полная герметичность рабочей камеры 2. На пульте 38 управления включается работа пневмооборудования 36, гидрооборудования 37 и кнопкой «Цикл» включается работа всех приводов 16 и 15 установки. Изделие, вращаясь вокруг своей оси, перемещается вдоль вертикальной оси по заранее выбранному циклу. Отработав установленное время, установка останавливается, меняется направление вращение дробемета, автоматически включается «Цикл» и установка дорабатывает вторую часть операции, после чего останавливается. Открывается рабочая камера 2 и изделие 5 удаляется.

Технологический процесс обработки следующих изделий повторяется и происходит по вышеописанному циклу.

Использование данного изобретения позволит повысить усталостную прочность обрабатываемого узла, расширить номенклатуру обрабатываемых изделий и обеспечить возможность местного упрочнения изделия на любом участке высотой 400 мм.

Источники информации

1. Чертеж Ф6397-4900, 1981 г. – прототип.

Формула изобретения

Установка для упрочнения наружных поверхностей изделий различного профиля, содержащая дробемет, корпус, выполненный прямоугольной формы, в верхней части которого образована рабочая камера, вертикально закрепленный на корпусе шпиндель с приспособлением для размещения изделия, основной шпиндель дробемета, связанный с приводом, циклон для сбора, очистки и подачи микрошариков в рабочую зону дробемета, соединенный с пневмотранспортером, и системы электро- и пневмооборудования, отличающаяся тем, что она снабжена дополнительным шпинделем с приспособлением для размещения изделия, который установлен параллельно основному шпинделю, дробемет размещен между основным и дополнительным шпинделями на одинаковом от них расстоянии, причем установка снабжена механизмами вертикальных перемещений шпинделей с изделиями в виде гидроцилиндров и приводами поворота изделий в виде гидромоторов, обеспечивающими перемещение шпинделей с изделиями относительно рабочей зоны неподвижного дробемета и частичного перемещения вверх-вниз относительно рабочей зоны дробемета в пределах обрабатываемых поверхностей, при этом приспособления для размещения изделий снабжены отражателями, обеспечивающими поворот направленного потока микрошариков на соответствующие поверхности обрабатываемых изделий, а в нижней части рабочей камеры корпуса выполнены два наклонных патрубка, направленные навстречу друг другу к вертикальной оси симметрии установки и связанные с пневмотранспортером с эжекторным соплом, а циклон соединен с пневмотранспортером посредством трубопровода, имеет фильтрующую сетку и приемный конус с выходным отверстием, которое сообщено с входным отверстием дробемета, имеющего расходные щели для направления потока микрошариков на обрабатываемую поверхность.

РИСУНКИ
