Патент на изобретение №2356525

(54) УСТРОЙСТВО ДЛЯ МАССАЖА

(57) Реферат:

Изобретение относится к медицинской технике, а именно к устройствам для массажа, и может использоваться для массажа различных частей тела. Устройство для массажа содержит массажные насадки, рабочая поверхность которых имеет винтовой профиль в виде выступов в правом и левом направлении винтовой линии. На каждой из насадок по всей длине рабочей винтовой зоны выполнена реборда с другим по отношению к волнообразному выступу шагом винтовой линии, в том числе как совпадающая с направлением волны винтового выступа, так и противонаправленная волне винтового выступа. Две массажные насадки разъединены втулкой и имеют с обеих сторон рукоятки. Технический результат заключается в ускорении процессов восстановления опорно-двигательного аппарата, в частности при больших тренировочных и соревновательных нагрузках, с помощью многоплоскостного механического воздействия на биологические ткани. 1 з.п. ф-лы, 2 ил.

Область техники

Изобретение относится к медицинской технике, а именно к технике массажа.

Уровень техники

Известно устройство для массажа, содержащее массажные насадки, рабочая поверхность которых имеет винтовой профиль в виде выступов в правом и левом направлении винтовой линии (Авторское свидетельство СССР 1591980, 1988).

Ограничением указанного устройства является его преимущественная предназначенность для лечебного и общего профилактического массажа.

Раскрытие изобретения

Задача предлагаемого изобретения – ускорение процессов восстановления опорно-двигательного аппарата, особенно при больших тренировочных и соревновательных нагрузках, с помощью многоплоскостного механического воздействия на биологические ткани.

Предлагаемое устройство позволяет проводить более глубокий многоплоскостной целенаправленный массаж болевых зон благодаря наличию двухчастотного воздействия и позволяет более быстро восстанавливаться мышечным тканям при выраженном утомлении. Это особенно важно для спорта высших достижений и профессионального спорта для проведения мышечного массажа между схватками единоборств и между попытками на соревнованиях. При любой скорости прокатывания предлагаемого массажера по биологической ткани (кожные покровы, мышечная ткань, жировая клетчатка) достигается двухчастотный диапазон механического трехплоскостного воздействия на массируемые ткани, в том числе как при совмещении однонаправленных, так и при противоположных фазах воздействия.

Для этого предлагаемое устройство для массажа расслабленных и предварительно напряженных крупных мышц содержит массажные насадки. Их рабочая поверхность имеет винтовой профиль в виде выступов в правом и левом направлении винтовой линии. Устройство отличается тем, что на каждой из насадок по всей длине рабочей винтовой зоны выполнена реборда с другим по отношению к волнообразному выступу шагом винтовой линии, в том числе как совпадающая с направлением волны винтового выступа, так и противонаправленная волне винтового выступа. При этом две массажные насадки разъединены втулкой и имеют с обеих сторон рукоятки.

Отношение шага реборды к шагу винтовой линии преимущественно находится в диапазоне от 0.1 до 0,5.

Перечень чертежей

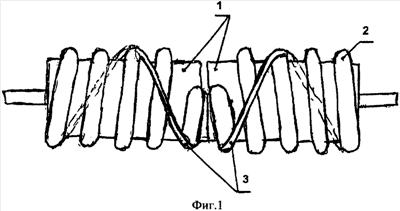

Фиг.1 – эскизный вид устройства сбоку.

Фиг.2 – реализованные в устройстве наложенные линии профилей винтового выступа и реборды.

Осуществление изобретения

На чертежах позициями обозначены: 1 – массажные насадки; 2 – винтовые выступы и линии их профилей; 3 – реборды и линии их профилей.

Массажер обеспечивает двухчастотное (в диапазоне частот от 0.1 до 0.5 в зависимости от конкретного соотношения шагов выступа и реборды) механическое трехплоскостное воздействие на массируемые ткани, в том числе как при совмещении однонаправленных, так и при противоположных фазах воздействия.

Устройство работает следующим образом.

Массажер плавно опускают насадками 1 на массируемый участок тела, поддерживая его за ручки. Вершины волновых выступов 2 и реборд 3 с контролируемыми скоростями и давлением движутся вдоль осей насадок 1 и обеспечивают растирание и разминание выбранного участка мышечно-связочного аппарата.

По сравнению с прототипом наличие реборд дает следующий важный дополнительный массажный эффект: За счет изменения направления вращения насадок и направления закручивания винтовых линий выступов и реборд обеспечивается изменение направления механического воздействия. Достаточно локальное давление на массируемые участки создают тем, что насадки контактируют с участками не по всей поверхности, а только вершинами винтовых линий выступов и реборд.

Формула изобретения

1. Устройство для массажа, содержащее массажные насадки, рабочая поверхность которых имеет винтовой профиль в виде выступов в правом и левом направлении винтовой линии, отличающееся тем, что на каждой из насадок по всей длине рабочей винтовой зоны выполнена реборда с другим по отношению к волнообразному выступу шагом винтовой линии, в том числе как совпадающая с направлением волны винтового выступа, так и противонаправленная волне винтового выступа, при этом две массажные насадки разъединены втулкой и имеют с обеих сторон рукоятки.

2. Устройство по п.1, отличающееся тем, что отношение шага реборды к шагу винтовой линии находится в диапазоне от 0,1 до 0,5.

РИСУНКИ
