Патент на изобретение №2356515

(54) ЗУБНОЙ ИМПЛАНТАТ БУТОВСКОГО-РОДИОНОВА

(57) Реферат:

Изобретение относится к медицинской технике, а именно к ортопедической стоматологии, и может использоваться при изготовлении гладких конических имплантатов для зубного протезирования. Зубной имплантат содержит внутрикостную часть, свободный конец которой имеет продольные разрезы с образованием лепестков, коронковую часть с посадочной головкой, распорный элемент в виде винта. По оси внутрикостной части выполнен канал с резьбой и со скошенным коническим участком, ориентированным к продольной оси имплантата. В канале расположен распорный элемент с возможностью осевого перемещения, дистальный конец которого выполнен для взаимодействия с лепестками внутрикостной части. Внутрикостная часть имплантата имеет коническую форму, а скошенный конический участок осевого канала расположен на уровне верхней части лепестков. Технический результат – исключение травмирования костной ткани при установке имплантата, сокращение срока его приживления и создание высокой прочности закрепления в костном ложе с предотвращением опасности возникновения воспалительных осложенией и отторжения имплатата. 2 ил.

Изобретение относится к медицине, а именно к ортопедической стоматологии, и может быть использовано при изготовлении винтовых или цилиндрических гладкостенных имплантатов для протезирования.

Известен зубной имплантат, содержащий полую опорную винтовую втулку, конец которой снабжен разводящимися элементами в виде цанг, разводной стержень, вытяжную гайку и навинчиваемую поверх гайки на разводной стержень головку супраструктуры для размещения зубного протеза [1]. Имплантат прочно закрепляется в челюсти за счет его установки в цилиндрическое костное ложе с натягом и последующего разведения цанговых элементов, но недостатком имплантата является сложность конструкции, а также сильное травмирование ткани из-за того, что внутрикостная часть имплантата, выполненная в форме цилиндра, создает большие силы трения о поверхность костного ложа.

Ближайшей по технической сущности предлагаемого изобретения является конструкция цилиндрического зубного имплантата, содержащего внутрикостную часть, имплантируемый конец которой имеет продольные прорези с образованием лепестков, коронковую часть с посадочной головкой и распорный элемент, при этом по оси внутрикостной части выполнен канал, в котором расположен распорный элемент с возможностью осевого перемещения, дистальный конец которого выполнен с возможностью взаимодействия с лепестками внутрикостной части, в канале внутрикостной части выполнена резьба, распорный элемент выполнен в виде винта, а внутренний канал у открытого конца имеет скошенный конический участок, ориентированный к продольной оси имплантата [2]. Недостатком данной конструкции является длительный срок приживления имплантата с повышенной опасностью возникновения воспалительных осложнений и отторжения имплантата. Это связано с неизбежным травмированием стенок цилиндрического костного ложа из-за действия сил трения поверхности цилиндрического имплантата при его установке, что необходимо для создания плотного сопряжения стенок ложа с поверхностью имплантата.

Другим недостатком прототипа следует считать опасность расшатывания и отторжения имплантата под действием жевательных нагрузок при эксплуатации из-за невысокой прочности его закрепления в костном ложе. Данный недостаток объясняется малой величиной разведения лепестков при воздействии распорного элемента на их скошенный конический участок, расположенный в конце внутреннего канала. В связи с таким расположением конического участка наибольшее разведение лепестков будет равно диаметру распорного элемента, значение которого при используемых в настоящее время диаметрах внутрикостной части 2-5 мм может быть очень небольшим.

Задачей изобретения является исключение травмирования костной ткани при установке имплантата, сокращение срока его приживления и создание высокой прочности закрепления в костном ложе с предотвращением опасности возникновения воспалительных осложнений и отторжения имплантата.

Поставленная задача решается следующим образом. В зубном имплантате, содержащем внутрикостную часть, свободный конец которой имеет продольные прорези, образующие лепестки, коронковую часть с посадочной головкой, распорный элемент, выполненный в виде винта, по оси внутрикостной части выполнен канал с резьбой и скошенным коническим участком, ориентированным к продольной оси имплантата, во внутреннем канале расположен распорный элемент с резьбой для осевого перемещения, дистальный конец которого выполнен с возможностью взаимодействия с лепестками внутрикостной части, имеющей коническую форму, скошенный конический участок внутреннего ее канала расположен на уровне верхней части лепестков.

Предлагаемая совокупность отличительных признаков создает сокращенные сроки приживления и высокую прочность закрепления имплантата в костном ложе при уменьшенном травмировании его стенок, предотвращает появление воспалительных осложнений и отторжение имплантата.

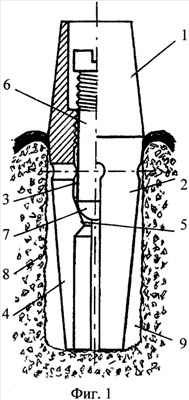

На фиг.1 приведена предлагаемая конструкция имплантата, на фиг.2 изображено положение имплантата после его установки в костной ложе. Имплантат включает коронковую часть 1 для размещения протеза зуба и коническую внутрикостную часть 2, имеющую внутренний осевой канал 3 с резьбой, прорези и лепестки 4, внутренний канал имеет конический участок 5, расположенный на уровне верхней части лепестков, распорный элемент 6 в виде винта с полусферическим концом 7.

Для установки имплантата в костной ткани альвеолярного гребня выполняется цилиндрическое костное ложе 8, в которое с зазором 9 погружается коническая внутрикостная часть 2 имплантата с расположенным во внутреннем канале 3 распорным элементом 6. Прочное закрепление имплантата достигается за счет вворачивания по резьбе во внутренний осевой канал 3 распорного элемента 6 с перемещением его полусферического конца 7 по коническому участку 5 лепестков 4, за счет чего лепестки раздвигаются и упираются в стенки костного ложа 8 (фиг.2). При этом прочность закрепления имплантата возрастает с повышением величины разведения лепестков до значений, превышающих на 0,1-0,2 мм значение диаметра костного ложа. Регулирование величины разведения лепестков 4, усилия их прижима к стенкам костного ложа 8 и прочности закрепления имплантата производится за счет глубины вворачивания распорного элемента 6.

Предлагаемое устройство обеспечивает высокую прочность закрепления имплантата в костном ложе и короткий срок его приживления за счет исключения травмирования стенок ложа с предотвращением возникновения воспалительных осложнений и отторжения имплантата, что способствует его ускоренной остеоинтеграции и получению эффективных результатов имплантации.

Источники информации

1. Патент РФ 2144338, 2000. Зубной имплантат.

2. Патент РФ 2028122, 1995. Зубной имплантат Массарского.

Формула изобретения

Зубной имплантат, содержащий внутрикостную часть, свободный конец которой имеет продольные разрезы с образованием лепестков, коронковую часть с посадочной головкой, распорный элемент в виде винта, при этом по оси внутрикостной части выполнен канал с резьбой и со скошенным коническим участком, ориентированным к продольной оси имплантата, в канале расположен распорный элемент с возможностью осевого перемещения, дистальный конец которого выполнен для взаимодействия с лепестками внутрикостной части, отличающийся тем, что внутрикостная часть имплантата имеет коническую форму, а скошенный конический участок осевого канала расположен на уровне верхней части лепестков.

РИСУНКИ
