Патент на изобретение №2356211

(54) ЛАПОВЫЙ СОШНИК

(57) Реферат:

Лаповый сошник содержит стрельчатую лапу, пластину, распределитель семян. Семятукопровод выполнен эллипсной формы, изогнут и вынесен вперед. Внутри, в нижней части семятукопровода установлен отражатель семян. В передней части лапового сошника по дуге окружности закреплена полоса. Нижний срез полосы находится в плоскости резания стрельчатой лапы. Под лапой расположен прутковый распределитель семян. Такое конструктивное выполнение позволит снизить тяговое сопротивление при движении сошника в почве и обеспечить равномерное распределение семян. 3 ил.

Изобретение относится к сельскохозяйственному машиностроению, а именно к сошникам сеялок.

Известен сошник, содержащий стойку с трубчатым семятукопроводом и стрельчатой лапой, а также дисковый почвенный нож, подпружиненно установленный перед стойкой сошника (RU 2021657, кл. МКИ A01C 7/20).

Недостатками данного сошника являются сложность конструкции и, как следствие, его низкая эксплуатационная надежность, высокая материалоемкость.

Также известна конструкция сошника стерневой сеялки, содержащая стойку с трубчатым семятукопроводом и стрельчатую лапу (Комаристов В.Е., Дунай Н.Ф. Сельскохозяйственные машины. – М.: Колос, 1984, с.120).

Недостатками этого сошника являются залипание почвой, то есть его низкая технологическая надежность, высокая материалоемкость.

Наиболее близким по технической сущности является конструкция сошника стерневой сеялки, содержащая стойку формы рыхлительного зуба культиватора, к задней стороне которой крепится стрельчатая лапа (RU 2219696, кл. МКИ А01С 7/20).

Недостатками этого сошника являются неравномерность распределения семян по ширине полосы и налипание на стойку растительных остатков, высокая материалоемкость.

Задачей, на решение которой направлено изобретение, является снижение материалоемкости, тягового сопротивления сошника, налипания растительных остатков, повышение качества заделки семян по ширине полосы и глубине.

Технический результат – создание облегченного сошника, позволяющего снизить тяговое сопротивление движению и обеспечивающего равномерность распределения семян.

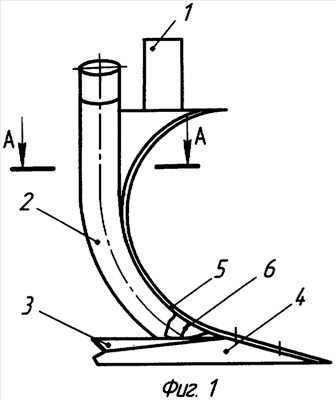

На фиг.1 изображен лаповый сошник – вид сбоку; на фиг.2 – то же, вид снизу; на фиг.3 – семятукопровод и полоса в сечении.

Лаповый сошник содержит кронштейн 1, к задней части которого установлен семятукопровод 2, выполненный в форме эллипса. К нижней части семятукопровода 2 прикреплена пластина 3, к которой, в свою очередь, крепится стрельчатая лапа 4. Перед стрельчатой лапой 4 по дуге окружности закреплена полоса 5, выполненная в виде клина и находящаяся в одной плоскости резания стрельчатой лапы 4. В нижней части семятукопровода установлен отражатель семян 6. В нижней части стрельчатой лапы 4 закреплен прутковый распределитель семян 7.

Лаповый сошник работает следующим образом. Лаповый сошник крепится к посевной секции при помощи кронштейна 1. При заглублении лапового сошника в почву нижняя часть полосы 5, расположенной перед стрельчатой лапой 4 и находящейся с ней в одной плоскости, выполняет функцию почвенного ножа, образуя узкую щель для движения стрельчатой лапы 4. Стрельчатая лапа 4, подрезая пласт почвы и производя ее рыхление, одновременно уничтожает сорняки, а пластина 3 препятствует осыпанию почвы до высева семян. Семена и удобрения, двигаясь по эллипсному семятукопроводу 2, попадают на отражатель семян 6, меняют направление движения и, попав на прутковый распределитель семян 7, закрепленный в нижней части стрельчатой лапы 4, равномерно высеваются в почву широкой полосой, обеспечивая оптимальную площадь питания растений. Так как полоса 5 закреплена в передней части лапового сошника по дуге окружности, то попадающие на нее остатки растений не налипают, а, проходя по дуге, под действием силы тяжести падают на почву.

Благодаря тому, что семятукопровод 2 выполнен в форме эллипса, а расположенная перед ним полоса 5 в виде клина, достигается уменьшение тягового сопротивления, кроме того, эллипсная форма семятукопровода 2 при проходах уменьшает отброс почвы.

Формула изобретения

Лаповый сошник, содержащий стрельчатую лапу, пластину, распределитель семян, отличающийся тем, что семятукопровод выполнен эллипсной формы, изогнут и вынесен вперед, при этом внутри, в нижней его части, установлен отражатель семян, а в передней части лапового сошника по дуге окружности закреплена полоса, нижний срез которой находится в плоскости резания стрельчатой лапы, под которой расположен прутковый распределитель семян.

РИСУНКИ
