Патент на изобретение №2356146

(54) ФЕРМА КАБЕЛЬНАЯ ПОВОРОТНАЯ

(57) Реферат:

Изобретение относится к космической технике. Поворотная кабельная ферма содержит раму, смонтированную с возможностью поворота относительно стационарной площадки, настил, по крайней мере, один барабан для кабелей. Кабели уложены в желобах непосредственно под настилом, а барабан выполнен с возможностью перемещения в нижнее положение для заведения на него концов кабелей в положении, близком к горизонтальному. Ось поворота рамы оперта на съемный кронштейн со сферическим подпятником. 1 з.п. ф-лы, 1 ил.

Ферма кабельная поворотная (ПКФ) входит в состав технологического оборудования телеметрического комплекса ракеты-носителя (РН) «Союз-СТ» и предназначена для обеспечения удобства сборки электрических схем и обслуживания наземной кабельной сети (НКС) при проведении испытаний РН на рабочем месте подготовки РН в монтажно-испытательном корпусе (МИК). Ферма обеспечивает размещение и подвод кабелей НКС к соответствующим разъемам РН.

Известная поворотная кабельная ферма содержит раму, смонтированную с возможностью поворота относительно стационарной площадки, настил, барабаны для кабелей, перемещающиеся по высоте с возможностью фиксации в рабочем и нерабочем положении (библиографические данные аналога отсутствуют).

Недостатком известной фермы является трудоемкость ее эксплуатации, т.к. заведение кабелей на барабан осуществляется в его рабочем положении, которое находится на значительной высоте по отношению к кабелям. Монтаж фермы также вызывает затруднения, т.к. трудно соблюсти соосность осевых подшипников, в которых закрепляется ось поворота фермы.

Технический результат, на достижение которого направлено изобретение, заключается в снижении трудоемкости работ, связанных с подготовкой фермы к работе.

Указанный технический результат достигается тем, что в поворотной кабельной ферме, содержащей раму, смонтированную с возможностью поворота относительно стационарной площадки, настил, по крайней мере один барабан для кабелей, перемещающийся по высоте с возможностью фиксации в рабочем и нерабочем положениях, кабели уложены в желобах непосредственно под настилом, а барабан выполнен с возможностью перемещения в нижнее положение для заведения на него концов кабелей в положении, близком к горизонтальному.

Ось поворота рамы может быть оперта на съемный кронштейн со сферическим подпятником.

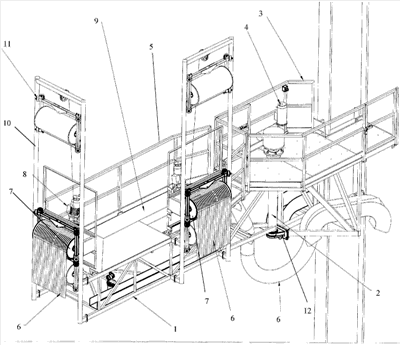

Сущность изобретения поясняется чертежом.

Ферма крепится на силовых колоннах сооружения с помощью фланцевых соединений на болтах.

Ферма имеет возможность разворота в горизонтальной плоскости относительно вертикальной оси в пределах от 0 до 180°.

Ферма обеспечивает подвод кабелей НКС сверху по двум направлениям к разъемам изделия, находящимся в районе II-III плоскостей стабилизации РН, а также к разъемам блока А, находящимся в хвостовой части РН, со стороны III-IV плоскостей стабилизации при испытаниях его на рабочем месте подготовки РН «Союз-СТ».

Конструктивно ферма кабельная поворотная состоит из следующих основных частей:

– рамы 1, смонтированной с возможностью поворота на оси 2 относительно стационарной переходной площадки 3, предназначенной для установки на ней главного привода 4, а также для прохода обслуживающего персонала на поворотную часть фермы;

– ферма имеет ограждение 5 для безопасности работающего на ПКФ персонала и обеспечивает монтаж лестницы для доступа на площадку с балкона;

– главного привода, обеспечивающего движение поворотной части фермы относительно вертикальной оси на 180°;

– поворотная ферма предназначена для размещения на ней кабелей 6 НКС, стоек с барабанами 7;

– стойки с барабанами и приводы 8 обеспечивают опускание кабелей НКС для подключения к разъемам на изделии при сборке (разборке) схемы испытаний.

Ферма кабельная поворотная представляет собой стальную конструкцию, снабженную электрическими и ручными приводами.

Принцип работы:

На ПКФ предусмотрено два варианта работы: в автоматическом режиме с пульта дистанционного управления и в ручном режиме.

В автоматическом режиме (штатное управление) управление ПКФ производится дистанционно с соответствующего пульта. При этом оператор находится на полу зала МИК.

На пульте дистанционного управления расположены кнопки управления:

– главным приводом, размещенным на переходной площадке;

– двумя приводами рамок с барабанами, размещенными на стойках;

– кнопка экстренного отключения «Е-Stop».

Кабельные барабаны вращаются относительно своей оси под тяжестью кабелей НКС, перекинутых через барабаны.

При нажатии на соответствующие кнопки обеспечивается разворот фермы либо поднятие или опускание рамок с барабанами.

При достижении фермой положения, превышающего допустимые значения (>0° или 180° по линии разворота фермы) или заданных значений по высоте хода рамок с барабанами, срабатывают защитные концевые выключатели, обеспечивающие отключение электропитания фермы и остановку соответствующих элементов.

В ручном режиме (этап технического обслуживания и нештатные ситуации) управление производится обслуживающим персоналом при полном отключении электроснабжения фермы. При этом оператор находится на ферме в следующих местах:

– при развороте фермы персонал находится на стационарной площадке переходной;

– при поднятии (опускании) рамок с барабанами персонал находится у соответствующего привода. При этом ферма находится в положении 90° и стоит неподвижно.

Управление приводами в ручном режиме работы осуществляется специальной ручкой, которая в штатном режиме работы хранится в ящике ЗИП.

Доступ персонала на ферму осуществляется через калитку, оснащенную системой контроля доступа (специальный ключ). Данный ключ в единственном экземпляре. Он предназначен как для обеспечения включения шкафа управления фермы, так и для обеспечения доступа на ферму и находится у руководителя работ, ответственного за работу фермы. При отсутствии ключа в пульте управления подача электропитания на ферму невозможна.

Ферма кабельная является сварной трубчатой конструкцией, предназначенной для подвода НКС к нужной точке изделия при испытаниях.

Каркас фермы кабельной сверху имеет настил 9 из металлических листов.

Настил имеет люки, закрытые крышками, которые при монтаже кабелей НКС на ферме открываются. Кабели размещаются в кабельных лотках, проложенных под настилами.

На ферме кабельной установлены стойки 10, сваренные из полых профилей. По вертикальным трубам стойки скользит рамка 11 с барабаном, через который переброшены кабели НКС. При опускании рамки с барабаном обеспечивается подача кабелей к изделию (среднее положение каретки).

Каретка с барабаном имеет возможность перемещаться в нижнее положение, в котором обеспечивается заведение кабелей 6 на барабан в положении, близком к горизонтальному, что значительно упрощает работу обслуживающего персонала.

При монтаже поворотной фермы используется съемный кронштейн 12 со сферической опорной поверхностью, обеспечивающей соосность верхней и нижней подшипниковых опор оси 2.

Формула изобретения

1. Поворотная кабельная ферма, содержащая раму, смонтированную с возможностью поворота относительно стационарной площадки, настил, по крайней мере, один барабан для кабелей, перемещающийся по высоте с возможностью фиксации в рабочем и нерабочем положениях, отличающаяся тем, что кабели уложены в желобах непосредственно под настилом, а барабан выполнен с возможностью перемещения в нижнее положение для заведения на него концов кабелей в положении, близком к горизонтальному.

2. Ферма по п.1, отличающаяся тем, что ось поворота рамы оперта на съемный кронштейн со сферическим подпятником.

РИСУНКИ
