Патент на изобретение №2356140

(54) ЛОГОПЕРИОДИЧЕСКАЯ ВИБРАТОРНАЯ АНТЕННА

(57) Реферат:

Изобретение относится к антенной технике и может быть использовано в системах связи дециметрового и сантиметрового диапазонов волн, в частности, в качестве широкополосной приемопередающей антенны сотовой связи, а также в радиопеленгации и нелинейной радиолокации. Техническим результатом является снижение коэффициента стоячей волны в коаксиальном фидере в широкой полосе частот с коэффициентом перекрытия не менее 2. Антенна содержит ряд симметричных вибраторов, двухпроводную распределительную линию, возбуждаемую коаксиальным фидером, при этом каждый последующий симметричный вибратор в ряду запитан противофазно предшествующему симметричному вибратору, а отношение длин плеч соседних вибраторов и отношение расстояний между симметричными вибраторами выбраны по соотношениям образования оптимальной логопериодической структуры. Симметричные вибраторы и двухпроводная распределительная линия выполнены в виде полосковых проводников, расположенных с двух сторон диэлектрического основания. 4 ил., 1 табл.

Изобретение относится к антенной технике и может быть использовано в стационарных и мобильных системах связи в дециметровом и сантиметровом диапазонах волн, в частности, в качестве широкополосной приемопередающей антенны сотовой связи, а также в радиопеленгации и нелинейной радиолокации. Известны логопериодические вибраторные антенны (ЛПВА), содержащие ряд симметричных вибраторов, записываемых от двухпроводной распределительной линии, плечи которых подключены к ней противофазно [Peixeiro С. Design of logperiodic dipole antennas. – JEE Proc., 1988, vol.135, Pt. H, 2, p.98-102]. Отношение длин плеч соседних вибраторов в таких антеннах связано с масштабным множителем – периодом логопериодической структуры, а расстояние между вибраторами находится в зависимости от пространственного множителя . В классическом варианте выполнения ЛПВА (симметричные прямолинейные вибраторы, двухпроводная распределительная линия питания, коаксиальный кабель возбуждения линии питания) геометрию антенны определяют из условия реализации максимального коэффициента направленного действия (КНД) путем выбора параметров и [В.А.Яцкевич, В.С.Александров. Проектирование логопериодических вибраторных антенн. – Антенны, 2005, вып.7-8, с.3-12]. При фиксированном значении существует оптимальное значение , при котором ЛПВА имеет наибольший КНД. Образовавшаяся для этой пары и логопериодическая вибраторная структура считается оптимальной. Увеличение при оптимальном значении приводит к росту КНД, вибраторная структура стремится к периодической и при значениях , близких к единице, достигается максимально возможный для бесконечной структуры КНД, а характеристики структуры будут близки к частотно-независимым [2]. Однако, если размеры вибраторной структуры конечны, то при реализации максимального КНД возникает проблема ее согласования с коаксиальным фидером антенны. Особенно заметно она проявляется при больших значениях , т.е. при реализации больших КНД.

Известные оптимальные ЛПВА имеют недостаточно высокий уровень согласования вибраторной структуры антенны с возбуждающим двухпроводную линию коаксиальным фидером, имеющим стандартные значения волнового сопротивления W_ф=50 и 75 Ом.

Известно также, что активная составляющая входного сопротивления ЛПВА колеблется вокруг волнового сопротивления логопериодической вибраторной структуры, которое в свою очередь зависит от волнового сопротивления W_л двухпроводной линии [3, с.209]. Следовательно, путем выбора значения W_л можно согласовать активную составляющую входного сопротивления ЛПВА с волновым сопротивлением W_ф, возбуждающего антенну коаксиального фидера. Однако рекомендуемые в [2, с.10, табл.2] для этого значения W_л приведены лишь для частного случая W_ф=75 Ом, причем не оговорены условия их применения. Существующие электродинамические методы анализа ЛПВА и компьютерные программы дают большие погрешности определения геометрии и элетрических характеристик двухпроводной линии при W_л<150 Ом из-за использования тонкопроволочного приближения.

Для улучшения согласования антенны с фидером на нижнем и верхнем участках рабочего диапазона частот в [2, с.7 рис.2, с.8] предложено двухпроводную линию закончить со стороны наибольшего вибратора короткозамкнутым шлейфом длиной l_кз=0,125 _max и продлить ее за наименьший вибратор на l_xx=0,06_min. Однако эти меры позволяют уменьшить коэффициент стоячей волны (КСВн) в фидере до значений 1,5-1,7 только в узких диапазонах частот, в пределах которых осуществляется компенсация реактивных составляющих входного сопротивления антенны на указанных участках рабочего диапазона частот.

Среди известных решений наиболее близким по технической сущности к заявленному устройству является логопериодическая вибраторная антенна по патенту Российской Федерации 2189676 С 2, МКИ H01Q 11/10, опубликованному 2002.09.20.

Она содержит ряд симметричных вибраторов, запитываемых от двухпроводной распределительной линии, возбуждаемой коаксиальным фидером, при этом каждый последующий симметричный вибратор в ряде запитан противофазно предшествующему симметричному вибратору, а отношение длин плеч соседних вибраторов и отношение расстояний между симметричными вибраторами выбраны по соотношениям образования оптимальной логопериодической вибраторной структуры.

Данное техническое решение имеет ограничение, заключающееся в недостаточно высоком уровне широкополосного согласования антенны с коаксиальным фидером, так как в нем не оптимизированы значения волнового сопротивления двухпроводной распределительной линии и не предусмотрена конструктивная возможность его практической реализации при малых значениях. Это не позволяет достичь наилучшего широкополосного согласования антенны с коаксиальным фидером, имеющим стандартные значения волнового сопротивления W_ф=50 и 75 Ом, что снижает качество приема и передачи радиосигналов в широкой полосе частот.

В изобретении решается задача повышения качества приема и передачи радиосигналов в широкой полосе частот, а также надежности обнаружения излучений за счет улучшения согласования антенны с коаксиальным фидером.

Технический результат, который может быть получен при использовании предлагаемой логопериодической вибраторной антенны, заключается в снижении коэффициента стоячей волны в коаксиальном фидере антенны в широкой полосе частот с коэффициентом перекрытия не менее 2.

Для решения поставленной задачи с достижением указанного технического результата в известной логопериодической вибраторной антенне, содержащей ряд симметричных вибраторов, запитываемых от двухпроводной распределительной линии, возбуждаемой коаксиальным фидером, при этом каждый последующий симметричный вибратор в ряде запитан противофазно предшествующему симметричному вибратору, а отношение длин плеч соседних вибраторов и отношение расстояний между симметричными вибраторами выбраны по соотношениям образования оптимальной логопериодической вибраторной структуры, согласно изобретению симметричные вибраторы и двухпроводная распределительная линия выполнены в виде полосковых проводников, расположенных с двух сторон диэлектрического основания, причем отношение волнового сопротивления двухпроводной распределительной линии W_л к волновому сопротивлению коаксиального фидера W_ф, выбрано из соотношений для коаксиального фидера с волновым сопротивлением для коаксиального фидера с W_ф=75 Ом, а отношение длины l_n n-го вибратора логопериодической структуры к эквивалентному диаметру а_п полоскового проводника вибратора выбрано удовлетворяющим условию , где n=1, 2N.

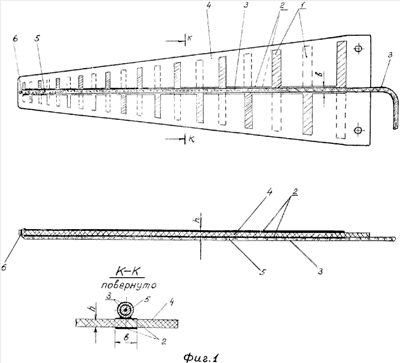

На фиг.1 изображен общий вид заявленной логопериодической вибраторной антенны. На фиг.2 показана плата печатной логопериодической вибраторной структуры. На фиг.3 показана экспериментальная частотная зависимость активной R_вх и реактивной Х_вх составляющей входного сопротивления предлагаемой ЛПВА в диапазоне частот с перекрытием f_в/f_н=2. На фиг.4 приведены результаты измерения КСВн и коэффициента усиления G_a предлагаемой антенны в широкой полосе частот.

Логопериодическая вибраторная антенна содержит ряд симметричных вибраторов 1, присоединенных к двухпроводной распределительной линии 2, и коаксиальный фидер 3, проложенный по одному из проводников линии 2. Внешний проводник (оплетка) 6 коаксиального фидера 3 имеет гальванический контакт с проводником линии 2, по которому проложен фидер 3. Вибраторы 1 и проводники двухпроводной линии 2 выполнены в виде полосковых проводников с двух сторон диэлектрического основания 4. Внутренний проводник 6 коаксиального фидера 3 через отверстие у наименьшего вибратора 1 выведен на противоположную проложенному по проводнику линии 2 внешнему проводнику 5 фидера 3 сторону основания 4, где он имеет гальванический контакт с другим проводником линии 2, например припаян к нему.

Печатная логопериодическая вибраторная структура (фиг.2) содержит N полосковых симметричных вибраторов 1 с изменяющейся по геометрической прогрессии длиной l_n=l₁·^n-1 и шириной S_n=S₁·^n-1 (l₁, S₁ соответственно длина и ширина наибольшего вибратора, n=1, 2N) и двухпроводную линию 2 питания вибраторов 1 в виде двух полосковых проводников одинаковой ширины “b” с диэлектрическим заполнением между ними, образующих ленточную линию (см. фиг.1). Полосковые симметричные вибраторы и полосковые проводники ленточной линии выполнены фотохимическим (печатным) методом с двух сторон диэлектрического основания 4 платы толщиной h. Геометрия вибраторной структуры определяется параметрами: – периодом логопериодической структуры; – пространственным множителем структуры; – полным углом при вершине структуры; N – числом вибраторов структуры; _r – относительной диэлектрической проницаемостью материала основания платы. Ленточная линия реализуется с помощью известной формулы для h/b«1

Логопериодическая вибраторная антенна в режиме передачи работает следующим образом. Волна от генератора по коаксиальному фидеру 3 распространяется к точке 6 возбуждения логопериодической вибраторной структуры и далее по двухпроводной (ленточной) линии 2 питания вибраторов 1 распространяется в обратном направлении в сторону более длинных вибраторов. При распространении волны по линии 2 она наиболее интенсивно возбуждает вибраторы, длины l_n которых близки к резонансным (активная область структуры). При удалении от активной области как в сторону больших l_n-1, так и в сторону меньших l_n+1 вибраторов интенсивность их возбуждения быстро спадает – происходит отсечка токов вибраторной структуры, причем отношение частот , на которых резонируют соседние вибраторы, равно . Отсечка токов обеспечивается путем переменно-фазного включения плеч вибраторов 1 в двухпроводную линию питания 2, что позволяет сформировать излучение вибраторов активной области с максимумом в сторону вершины структуры. Возбуждение волны в распределительной линии 2 ЛПВА осуществляется коаксиальным фидером 3, который, как правило, имеет стандартные значения волнового сопротивления W_ф=50 и 75 Ом. Оптимизация геометрии логопериодической структуры антенны по КНД достигается путем выбора пары параметров и . Существует, как показывает анализ, два предела достижения максимальных значений КНД: верхний предел – КНД=10-11,5 дБ и нижний предел – КНД=6-7,5 дБ. Для верхнего предела =0,94-0,96, =0,21; для нижнего предела =0,82-0,86; =0,16 [2, рис.2, 4]. Для достижения заявленного технического результата необходимо установить для верхнего и нижнего пределов КНД соотношения, позволяющие определить значения волнового сопротивления двухпроводной распределительной линии питания 2 W_л, при которых обеспечивается наилучшее согласование логопериодической вибраторной структуры антенны с коаксиальным фидером 3, имеющим стандартные значения W_ф.

Наилучшее согласование достигается, как известно, если в фидере обеспечивается режим бегущей волны, т.е. при выполнении условия и , где и – среднее значение соответственно активной и реактивной составляющей входного сопротивления антенны. При волновое сопротивление двухпроводной линии связано с заданным значением W_ф следующим соотношением:

где ,

_в – эквивалентное волновое сопротивление вибраторов 1 антенны;

l_n – длина n-го вибратора структуры;

а_n – эквивалентный диаметр полоскового проводника n-го вибратора.

Волновое сопротивление логопериодической вибраторной структуры W_лог определяется выражением [3, с.203]:

Так как в (2) и (3) отсутствует зависимость W_л и W_лог от частоты, то все полученные с их помощью результаты являются частотно-независимыми. По формулам (2) и (3) были выполнены расчеты оптимальных по наилучшему согласованию ЛПВА с коаксиальным фидером ) значений параметров _в, В, , W_лог антенны для верхнего и нижнего пределов КНД и стандартных значений W_ф=50 и 75 Ом. Результаты расчетов представлены в таблице.

Параметр антенны	Wф=50 Ом	Wф=75 Ом
Верхний предел КНД=10-11,5 дБ	Нижний предел КНД=6-7,5 дБ	Верхний предел КНД=10-11,5дБ	Нижний предел КНД=6-7,0 дБ
	0,94	0,84	0,94	0,84
	0,21	0,16	0,21	0,16
	18,5	50	18,5	50
в, Ом	80	199,4	80	199,4
В	0,3644	0,191	0,54	0,287
	1,43	1,21	1,68	1,33
Wлог	50	50	75	75

В таблице каждой паре параметров и соответствует оптимальный по КНД вариант антенны. Значения параметра l_n/_n=18,5 и 50, используемых при расчетах _в, выбраны из соображений реализации верхнего и нижнего пределов достижения максимального КНД [2, рис.4]. Они также являются оптимальными с точки зрения широкополосности и возможностей печатной технологии изготовления вибраторов.

Из результатов расчетов следует, что для заданных стандартных значений волнового сопротивления коаксиального фидера W_ф=50 и 75 Ом существуют значения волнового сопротивления двухпроводной распределительной линии W_л для верхнего и нижнего пределов КНД оптимальной ЛПВА, при которых обеспечивается равенство волновых сопротивлений логопериодической вибраторной структуры и возбуждающего ее коаксиального фидера среднему значению активной составляющей входного сопротивления антенны (W_лог=W_ф=) и, следовательно, при выполнении условия реализуется наилучшее согласование антенны с коаксиальным фидером в широкой полосе частот. Оптимальные по широкополосному согласованию значения волнового сопротивления двухпроводной линии определяются, как следует из таблицы, соотношениями:

для волнового сопротивления W_ф=50 Ом и

для волнового сопротивления W_ф=75 Ом.

При выполнении соотношений (4) и (5) в коаксиальном фидере предлагаемой антенны с W_ф=50 и 75 Ом устанавливается режим бегущей волны, который не имеет принципиальных ограничений по ширине полосы рабочих частот.

Таким образом, за счет выполнения симметричных вибраторов и двухпроводной распределительной линии логопериодической вибраторной антенны в виде полосковых проводников, расположенных с двух сторон диэлектрического основания, и выбора с использованием формулы (1) отношения размеров образовавшейся при этом ленточной распределительной линии по найденным из соотношений (4) и (5) значениям волнового сопротивления ленточной распределительной линии W_л обеспечивается в коаксиальном фидере антенны режим бегущей волны. Это, в свою очередь, определяет малый по величине и в среднем постоянный в широкой полосе частот коэффициент стоячей волны в возбуждающем коаксиальном фидере логопериодической антенны с оптимальной геометрией вибраторной структуры, т.е. улучшает согласование антенны с коаксиальным фидером в широкой полосе частот.

Сказанное подтверждается не только приведенными выше теоретическими выводами и физическими принципами работы антенны, но и результатами экспериментальных исследований образцов предлагаемой ЛПВА. Результаты измерений активной R_вх и реактивной Х_вх составляющей входного сопротивления образца антенны с W_ф=50 Ом, =0,84, =0,16, рассчитанной на нижний предел КНД=6-7,5 дБ в диапазоне частот f=2380-4760 МГц и выполненной в виде полосковой конструкции с ленточной распределительной линией на диэлектрической подложке толщиной h=1,5 мм и _r=5 (материал подложки “Флан-5”), имеющей W_л=60,5 Ом (b=4,17 мм), представлены на фиг.3. Видно, что в диапазоне частот с коэффициентом перекрытия активная составляющая входного сопротивления антенны R_вх колеблется (периодически меняется) в пределах ±25 Ом вокруг волнового сопротивления коаксиального фидера W_ф, причем ее среднее значение а реактивная составляющая входного сопротивления антенны Х_вх колеблется вокруг нулевого значения и ее среднее значение . Периодический характер изменения R_вх и Х_вх со средними значениями и указывает на принципиальную возможность реализации низких значений КСВн в широкой полосе частот. Эта возможность проверена экспериментально на образце предлагаемой антенны с оптимальной для КНД=10 дБ геометрией (=0,92, =0,2) в диапазоне частот с перекрытием . Антенна выполнена на диэлектрической подложке с _r=5 и h=1,5 мм, значение параметра выбрано равным для всех полосковых вибраторов структуры. Ленточная распределительная линия имела волновое сопротивление W_л=71,5 Ом (b=3,53 мм), возбуждающий коаксиальный фидер W_ф=50 Ом. Результаты измерений (фиг.4) показывают, что в полосе частот с перекрытием реализуются значения КСВн=1,31,7 (средние значения 1,5). Таким образом, реализация заявленной геометрии логопериодической вибраторной структуры и ленточной распределительной линии позволяет снизить коэффициент стоячей волны в коаксиальном фидере антенны в среднем до 1,5 в широкой полосе частот с коэффициентом перекрытия не менее 2.

Оценим возможность реализации двухпроводной линии ЛПВА, определяемой соотношением (4), при выполнении линии из проводников круглого сечения диаметром d и расстоянии D между центрами проводников. Для верхнего и нижнего пределов (4) и W_ф=50 Ом волновое сопротивление двухпроводной линии равно соответственно W_л=60,5 и 71,5 Ом. Используя известную формулу , получаем, что при выполнении двухпроводной линии, имеющей волновое сопротивление W_л=60,5 и 71,5 Ом, из проводников круглого сечения с d=4, 6, 10 мм под стандартные диаметры коаксиальных кабелей зазоры между проводниками составляют: D – d=0,52; 0,78 и 1,3 мм для W_л=60,5 Ом и 0,73; 1,1 и 1,82 мм для W_л=71,5 Ом. Реализовать двухпроводную линию с такими малыми зазорами между проводниками весьма проблематично. Однако в полосковом исполнении (фиг.1) двухпроводная линия 2 с волновым сопротивлением W_л=60,5 и 71,5 Ом легко реализуется, например, на отечественном высокочастотном диэлектрическом материале типа флан – 5×1,5 мм (b=4,17 и 3,53 мм; h=1,5 мм) или импортном материале типа Rodgers 4350 В (_r=3,2; h=0,7 мм) с использованием технологии изготовления печатных плат фотохимическим методом.

Литература

1. Peixeiro С. Design of logperiodic dipole antennas. – JEE Proc., 1988, vol. 135, Pt. H, 2, p.98-102.

2. Яцкевич В.А., Александров B.C. Проектирование логопериодических вибраторных антенн. – Антенны, 2005, вып.7-8, с.3-12.

3. Жук М.С., Молочков Ю.Б. Проектирование линзовых, сканирующих, широкодиапазонных антенн и фидерных устройств. – М.: “Энергия”, 1973.

Формула изобретения

Логопериодическая вибраторная антенна, содержащая ряд симметричных вибраторов, запитываемых от двухпроводной рапределительной линии, возбуждаемой коаксиальным фидером, при этом каждый последующий симметричный вибратор в ряду запитан противофазно предшествующему симметричному вибратору, а отношение длин плеч соседних вибраторов и отношение расстояний между симметричными вибраторами выбраны по соотношениям образования оптимальной логопериодической вибраторной структуры, отличающаяся тем, что симметричные вибраторы и двухпроводная распределительная линия выполнены в виде полосковых проводников, расположенных с двух сторон диэлектрического основания, причем отношение волнового сопротивления двухпроводной распределительной линии W_л к волновому сопротивлению коаксиального фидера W_ф выбрано из соотношений для коаксиального фидера с волновым сопротивлением W_ф=50 Ом и для коаксиального фидера с
W_ф=75 Ом, а отношение длины l_n n-го вибратора логопериодической структуры к эквивалентному диаметру _n полоскового проводника вибратора выбрано удовлетворяющим условию , где n=1, 2, N.
