Патент на изобретение №2356121

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2356121 (13) C1
(51) МПК

H01H77/06 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 30.08.2010 – может прекратить свое действие

(21), (22) Заявка: 2007140637/09, 01.11.2007

(24) Дата начала отсчета срока действия патента:

01.11.2007

(46) Опубликовано: 20.05.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 33261 U1, 10.10.2003. SU 129712 A1, 01.01.1960. RU 2283471 C1, 10.09.2006. DE 1006052 В, 11.04.1957.

Адрес для переписки:

620017, г.Екатеринбург, а/я 696, ООО “Технос”

(72) Автор(ы):

Мурадов Эльхан Шахбаба оглы (RU),
Пузан Андрей Васильевич (RU)

(73) Патентообладатель(и):

Общество с ограниченной ответственностью “Технос” (RU)

(54) ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ БЫСТРОДЕЙСТВУЮЩИЙ

(57) Реферат:

Изобретение относится к электротехнике, в частности к защитной коммутационной аппаратуре. Техническим результатом является повышение устойчивости конструкции к вибрации и уменьшение габаритов выключателя. Выключатель содержит основание, подвижный и неподвижный контакты, включающий электромагнит с магнитопроводом и якорем, удерживающий электромагнит с магнитопроводом и якорем, отключающую пружину. Удерживающий электромагнит шарнирно закреплен на включающем электромагните, при этом магнитопровод удерживающего электромагнита посредством кулисы связан с якорем включающего электромагнита. 3 ил.

Изобретение относится к электротехнике, в частности к защитной коммутационной аппаратуре, и может применяться для защиты от перегрузок и коротких замыканий электроустановок, линий постоянного и переменного тока, электрооборудования городского электротранспорта.

Выключатели автоматические быстродействующие, удерживающиеся во включенном положении за счет магнитного потока в рабочем зазоре якоря, создаваемого током удерживающей катушки, и отключающиеся при уменьшении указанного магнитного потока, известны, например, из книги: Голубев А.И. Быстродействующие автоматические выключатели. М.-Л., издательство «Энергия», 1964 г., стр.42-43. Патент на полезную модель RU 33261 Н01Н 77/00, 2003 г.

В качестве наиболее близкого аналога следует считать выключатель, приведенный в патенте RU 33261 Н01Н 77/00, 2003 г.

Этот выключатель содержит основание, подвижный и неподвижный контакты, включающий электромагнит с магнитопроводом и якорем, удерживающий электромагнит с магнитопроводом и якорем, отключающую пружину.

Основной недостаток указанной конструкции состоит в том, что вследствие раздельного размещения электромагнитов выключатель имеет большие габариты по длине.

Другим недостатком является чувствительность к вибрации, что снижает его надежность и ограничивает применяемость.

Задачей создания изобретения явилась разработка надежного и компактного выключателя.

Технический результат, который достигается изобретением, состоит в повышении устойчивости конструкции к вибрации и уменьшении габаритов.

Для достижения заявленного результата включающий электромагнит неподвижно установлен на основании, а удерживающий электромагнит шарнирно закреплен на включающем электромагните, при этом магнитопровод удерживающего электромагнита посредством кулисы связан с якорем включающего электромагнита. В такой конструкции усиление жесткости приводит к повышению надежности выключателя и позволяет снизить габариты выключателя.

Изобретение поясняется чертежами.

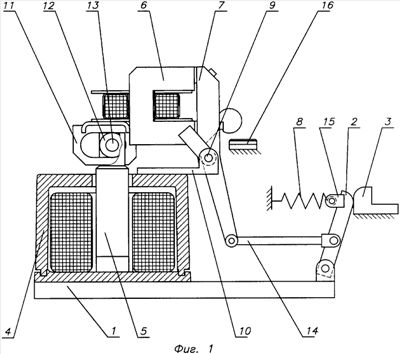

На фиг.1 схематично изображен патентуемый выключатель во включенном положении; на фиг.2 – то же самое в отключенном положении; на фиг.3 – то же в положении, когда выключатель отключился по сигналу аварийного отключения.

Выключатель автоматический быстродействующий содержит основание 1, подвижный 2 и неподвижный 3 контакты, включающий электромагнит с магнитопроводом 4 и якорем 5, удерживающий электромагнит с магнитопроводом 6 и якорем 7, отключающую пружину 8. Удерживающий электромагнит вращается на оси 9 в кронштейне 10, установленном на включающем электромагните. Включающий электромагнит жестко установлен на основании 1. Магнитопровод 6 удерживающего электромагнита связан с якорем 5 включающего электромагнита с помощью кулисы, включающей направляющую 11, в которой размещен ролик 12 на оси 13 якоря 5. Якорь 7 соединен с подвижным контактом через изоляционную тягу 14. Отключающая пружина 8 закреплена на подвижном контакте через серьгу 15.

Выключатель работает следующим образом.

Во включенном положении (фиг.1) магнитопровод 4 и якорь 5 притянуты друг к другу за счет тока в катушке включающего электромагнита. Якорь 7, в свою очередь, удерживается в притянутом положении к магнитопроводу 6 за счет тока в катушке удерживающего электромагнита. Контакты 2, 3 замкнуты, а пружина 8 взведена для отключения.

Для оперативного отключения необходимо прервать удерживающий ток в катушке включающего электромагнита. Под действием отключающей пружины 8 подвижный контакт 2 и удерживающий электромагнит переходят в отключенное положение, пока якорь удерживающего электромагнита не дойдет до упора 16, при этом якорь 7 и магнитопровод 6 удерживающего электромагнита остаются притянутыми друг к другу (фиг.2).

По сигналу датчика тока (или другого датчика аварийного отключения) прерывается ток в катушках удерживающего и включающего электромагнитов. Под действием отключающей пружины 8 подвижный контакт 2 и якорь 7 удерживающего электромагнита переходят в отключенное положение (фиг.2). После этого якорь включающего электромагнита с замедлением также переходит в положение отключено, как это показано на фиг.2. При пропускании через катушку включающего электромагнита тока выключатель включится.

Благодаря указанным конструктивным отличиям создан выключатель с уменьшенными габаритами и повышенной надежностью.

Формула изобретения

Выключатель автоматический быстродействующий, содержащий основание, подвижный и неподвижный контакты, включающий электромагнит с магнитопроводом и якорем, удерживающий электромагнит с магнитопроводом и якорем, отключающую пружину, отличающийся тем, что включающий электромагнит неподвижно установлен на основании, а удерживающий электромагнит шарнирно закреплен на включающем электромагните, при этом магнитопровод удерживающего электромагнита посредством кулисы связан с якорем включающего электромагнита.

РИСУНКИ
