Патент на изобретение №2355374

(54) ЛЕЧЕБНЫЙ САМОКАТ

(57) Реферат:

Изобретение относится к области медицины и может быть использовано в комплексном лечении детей от 3 до 10 лет с деформациями стоп. Лечебный самокат состоит из катков, полуосей и сиденья. Катки выполнены различных геометрических форм с отверстиями на торцах, в которые устанавливаются отогнутые в одну сторону под углом 90° концы полуосей. Полуоси выполнены из стальной трубки в виде пространственных фигур, имеющих в верхней части поручень и полки, которые используются для установки на них полого сидения с прямоугольными щелями под поручни. Технический результат заключается в простоте изготовления и использования лечебного самоката, а также в привнесении элемента игры в процессе лечения и профилактики деформаций стоп у детей. 4 ил.

Изобретение относится к области медицины и может быть использовано в комплексном лечении детей от 3 до 10 лет с деформациями стоп.

Известно устройство для профилактики плоскостопия, содержащее бочкообразные валы (катки), приводимые в движение электродвигателем, и стул /патент США 3662748 от 16.05.72, кл 128/57/. Однако оно очень громоздко и сложно в изготовлении.

Задача изобретения – создать несложный в изготовлении лечебный самокат, который, наряду с лечебным воздействием на детей с деформацией стоп, содержит развлекательный элемент, т.е. чтобы лечение происходило в виде игры.

Сущность изобретения заключается в том, что у лечебного самоката, состоящего из катков, полуосей и сиденья, катки выполнены различных геометрических форм с отверстиями на торцах, в которые устанавливаются отогнутые в одну сторону под углом 90° концы полуосей, выполненных из стальной трубки в виде пространственных фигур, имеющих в верхней части поручень и полки, которые используются для установки на них полого сидения с прямоугольными щелями под поручни.

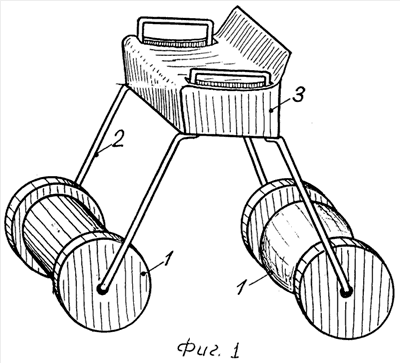

Изобретение представлено на чертежах: фиг.1 – общий вид лечебного самоката; фиг.2 – катки: А – бочкообразный, Б – вогнутый; фиг.3 – сиденье; фиг.4 – полуось.

Лечебный самокат содержит катки 1, полуоси 2, сиденье 3.

Катки могут иметь цилиндрическую, бочкообразную и вогнутую формы. Они отформовываются полыми из прочной цветной пластмассы и состоят из двух частей: ходовой части 4, непосредственно опирающейся на горизонтальную поверхность, причем с торцев ходовой части находятся отверстия 5 под полуоси 2. Вторая часть катков – подгонная 6, соприкасается со ступнями ног.

Полуоси 2 выполнены из стальных трубок в виде пространственной фигуры, у которой нижняя часть имеет отогнутые в одну сторону под углом 90° концы 7, в верхняя часть – поручень 8 и полки 9, которые используются для установки на них полого сидения 3.

Сиденье 3 отформовывается одной деталью из прочной цветной пластмассы, имеет спинку 10 и прямоугольные щели 11 для крепления в них поручней 8.

Лечебный самокат работает следующим образом.

Ребенок садится па сиденье и, вращая ступнями каток, везет сам себя. Доехав до препятствия, сходит с сидения, разворачивает самокат в нужном направлении, садится и снова едет. При некотором навыке можно разворачиваться, не сходя с самоката, если каток вращать одной ногой с большей силой, чем другой.

Чтобы собрать лечебный самокат, надо концы 7 полуосей 2 вставить в отверстия 5 катков 1 и на поручни 8 надеть сиденье 3. Оборка занимает 5-10 сек.

Лечебный самокат может быть использован как в комплексном лечении детей с деформацией стоп (плоскостопие, косолапость), так и для профилактики этих деформаций и комплексного укрепления мышц стопы, голени и бедра в послеоперационный период и после перенесенных травм, а также как развлекательное транспортное средство для здоровых детей.

Технический результат заключается в простоте изготовления и использования лечебного самоката, а также в привнесении элемента игры в процессе лечения и профилактики деформаций стоп у детей.

Устройство несложно и может быть изготовлено на стандартном оборудовании.

Формула изобретения

Лечебный самокат, состоящий из катков, полуосей и сиденья, отличающийся тем, что катки выполнены различных геометрических форм с отверстиями на торцах, в которые устанавливаются отогнутые в одну сторону под углом 90° концы полуосей, выполненых из стальной трубки в виде пространственных фигур, имеющих в верхней части поручень и полки, которые используются для установки на них полого сидения с прямоугольными щелями под поручни.
