Патент на изобретение №2355357
|
||||||||||||||||||||||||||
(54) СТОМАТОЛОГИЧЕСКИЙ ПРИБОР “ВЕСТИБУЛОТОНОМЕТР” ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ВОЗДЕЙСТВИЯ МЫШЦ, ОКРУЖАЮЩИХ РОТОВУЮ ЩЕЛЬ, НА ЗУБЫ И ЧЕЛЮСТИ
(57) Реферат:
Изобретение относится к области медицинской техники, в частности к стоматологическим приборам. Стоматологический прибор для определения степени воздействия мышц, окружающих ротовую щель, на зубы и челюсти включает датчик и измерительное устройство. Датчик подлежит наложению на вестибулярную поверхность верхних и нижних резцов, клыков и премоляров, выполнен в виде съемного, полого эластичного корпуса с возможностью увеличения в нем внутреннего давления и соединен с устройством для нагнетания газа или жидкости и прибором, измеряющим давление. Технический результат – возможность определить степень воздействия мышц, окружающих ротовую щель, на зубы и челюсти пациента и по величине этого воздействия с большей точностью диагностировать заболевание. 3 ил.
Предлагаемое изобретение относится к медицинской технике, в частности к стоматологическим приборам. В стоматологической практике для диагностики заболевания, установления способа лечения, а также его продолжительности необходимо определить степень воздействия мышц, окружающих ротовую щель, на зубы и челюсти. На практике это воздействие чаще всего определяют при ручном обследовании. Известно устройство для измерения давления мышц языка на верхние и нижние передние зубы, а также давления круговой мышцы рта (авт. св. СССР Однако известное устройство конструктивно сложно, громоздко и неудобно в использовании, а главное не позволяет определить степень воздействия любой из мышц, окружающих ротовую щель (кроме круговой), на любые зубы и на всю челюсть в целом. Устранить указанные недостатки позволяет предлагаемый стоматологический прибор «Вестибулотонометр» для определения степени воздействия мышц, окружающих ротовую щель, на зубы и челюсти, включающий датчик и измерительное устройство, в котором датчик, подлежащий наложению на вестибулярную поверхность верхних и нижних резцов, клыков и премоляров, т.е. помещенный в преддверие полости рта, выполнен в виде съемного полого эластичного корпуса с возможностью увеличения внутреннего давления (надувания) и соединен с устройством для нагнетания газа или жидкости и прибором, измеряющим давление. Кроме того, измеряющий давление прибор может быть соединен с аналого-цифровым преобразователем (АЦП) для вывода сигнала на дисплей компьютера. Съемный полый эластичный корпус в зависимости от области наложения его в преддверии полости рта может иметь различные размеры и форму. На фиг.1 представлена схема прибора с установленным в преддверии полости рта датчиком. На фиг.2 – схема датчика прибора, установленного в преддверии полости рта для определения степени воздействия мышц, окружающих ротовую щель, на ряд передних зубов. На фиг.3 – схема датчиков двух приборов, установленных в преддверии полости рта для определения степени воздействия мышц, окружающих ротовую щель, на отдельные области зубного ряда. Прибор «Вестибулотонометр» содержит датчик в виде съемного полого эластичного корпуса 1, соединенного с устройством 2 для увеличения внутреннего давления в полом эластичном корпусе 1 нагнетанием газа или жидкости и прибором 3 для измерения давления с помощью соединительных трубок 4 и тройника 5. Прибор 3, измеряющий давление, может быть соединен с АЦП 6 для вывода сигнала на дисплей компьютера. Прибор работает следующим образом. Полый эластичный корпус 1 помещают в ротовую полость пациента между губами 7 и зубами 8 обследуемой области преддверия полости рта при полностью или не полностью сомкнутых зубах. Пациент при этом должен удерживать эластичный корпус 1 губами так, чтобы губы соприкасались между собой. Затем с помощью устройства 2, нагнетающего газ или жидкость, в качестве которого могут быть использованы компрессор, баллончик со сжатым газом или резиновая груша, в полом эластичном корпусе 1 поэтапно изменяют величину давления. Пациент при этом оказывает сопротивление возрастающему давлению мышцами, окружающими ротовую щель. Возникающее избыточное давление фиксируется измерительным прибором 3, в качестве которого может быть использован обыкновенный монометр или любой прибор, измеряющий давление. Показания прибора с помощью АЦП 6 могут быть преобразованы и выведены в виде сигнала на дисплей компьютера. В процессе диагностики и выбора способа лечения может возникать необходимость определения степени воздействия конкретных мышц, окружающих ротовую щель, на отдельные зубы, на ряд зубов, на всю челюсть, и в зависимости от обследуемой области съемный полый эластичный корпус 1 может иметь различные размеры и форму. Кроме того, может возникать необходимость одновременного обследования нескольких областей в преддверии ротовой полости. В этом случае возможно использование нескольких приборов одновременно. Анализируя показания измеряющего давление прибора или сигналы на дисплее компьютера, специалист-стоматолог может судить о степени воздействия мышц, окружающих ротовую щель, на зубы и челюсти пациента, а по величине этого воздействия с большей точностью диагностировать заболевание, определить способ, продолжительность и результативность лечения. Таким образом, предлагаемый прибор «Вестибулотонометр», компактный и простой в эксплуатации, не причиняющий неудобства пациенту, позволяет специалисту-стоматологу с большей точностью диагностировать заболевание, устанавливать способ, продолжительность и результативность лечения.
Формула изобретения
Стоматологический прибор для определения степени воздействия мышц, окружающих ротовую щель, на зубы и челюсти, включающий датчик и измерительное устройство, отличающийся тем, что датчик, подлежащий наложению на вестибулярную поверхность верхних и нижних резцов, клыков и премоляров выполнен в виде съемного, полого эластичного корпуса с возможностью увеличения в нем внутреннего давления и соединен с устройством для нагнетания газа или жидкости и прибором, измеряющим давление.

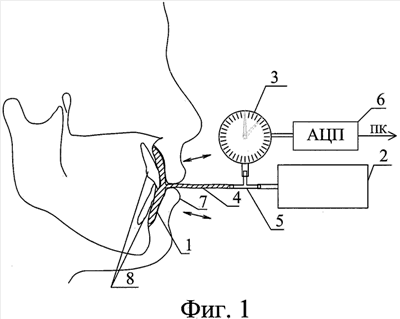

РИСУНКИ
|
||||||||||||||||||||||||||
200731, МПК А61С 19/00, БИ
