Патент на изобретение №2355355

(54) ЗУБОТЕХНИЧЕСКАЯ КЮВЕТА

(57) Реферат:

Изобретение относится к области медицины, а именно к ортопедической стоматологии, и может быть использовано для изготовления пластмассового базиса съемного зубного протеза. Зуботехническая кювета для изготовления пластмассового базиса съемного протеза содержит выполненный из двух половин пустотелый корпус, в плоскости разъема которого выполнены противоположно входное и выходное отверстия для пластмассы и установлены перпендикулярно плоскости разъема фиксаторы для состыковки двух половин пустотелого корпуса и крепежные элементы для их сборки, и шприц-пресс для заполнения базисной пластмассой через входное отверстие. Кювета снабжена направляющим цилиндром для щприц-пресса, в нижней и верхней половинах пустотелого корпуса выполнены закрываемые пробками отверстия соответственно для заполнения и эвакуации гипса и для заполнения силиконом. Во выходном отверстии для пластмассы установлен ступенчатый цилиндрический затвор с отверстием, который при повороте на 180° становится заглушкой. Направляющий цилиндр размещен во входном отверстии для пластмассы с возможностью его фиксации штыковым затвором. Технический результат заключается в упрощении конструкции кюветы, повышении качества получаемых протезов, повышении удобства использования, также повышении производительности труда и уменьшении затрат на дорогостоящее оборудование. 2 ил.

Изобретение относится к медицине, точнее к ортопедической стоматологии, а именно к зубному протезированию.

Известны кюветы фирмы «Schültz-Dental» и др.

Аналогичные кюветы различных фирм заполняются полностью силиконом. При таком способе гипсовая модель челюсти может сместиться, а значительный объем всей кюветы заполняется полностью дорогостоящим силиконом.

При существующей поныне технике гипсовки, где обе части кюветы заполняются гипсом, есть существенные недостатки, а именно искусственные пластмассовые зубы переходят в верхнюю часть кюветы и после выпаривания воска необходимо смазать обе части кюветы изоляционным лаком. Слой лака всегда остается на пришеечной части пластмассового зуба и этот слой не позволяет достичь полной адгезии с пластмассовым базисом протеза. После полимеризации протеза между пластмассовыми зубами остается мелкодисперсный гипс, который трудно очистить и зубной техник тратит много времени на этом этапе. И результатом всего является неудовлетворительная полировка, что способствует образованию пищевого налета на протезе при пользовании.

Наиболее близкой по технической сущности является кювета по патенту 2157142, основные детали которой выполнены из конструкционной диэлектрической пластмассы.

Недостатком прототипа является сложность конструкции и недостаточное уплотнение пластмассы в период полимеризации, что снижает качество изготавливаемых протезов.

Задача изобретения – упрощение конструкции кюветы, повышение качества получаемых протезов, повышение удобства использования.

Сущность изобретения заключается в том, что зуботехническая кювета для изготовления пластмассового базиса съемного протеза содержит выполненный из двух половин пустотелый корпус, в плоскости разъема которого выполнены противоположно входное и выходное отверстия для пластмассы, перпендикулярно плоскости разъема установлены фиксаторы для состыковки двух половин пустотелого корпуса и крепежные элементы для их сборки. Предусмотрен шприц-пресс для заполнения базисной пластмассой через входное отверстие, он дополнительно снабжен направляющим цилиндром для шприц-пресса, в нижней и верхней половинах пустотелого корпуса выполнены закрываемые пробками отверстия соответственно для заполнения и эвакуации гипса и для заполнения силиконом, при этом в выходном отверстии для пластмасы установлен ступенчатый цилиндрический затвор с отверстием, который при повороте на 180° становится заглушкой, а направляющий цилиндр размещен в выходном отверстии для пластмассы с возможностью его фиксации штыковым затвором.

В предлагаемой кювете процесс формирования пластмассового базиса производится методом инжекции в закрытую кювету и это исключает завышение или занижение прикуса у пациента. В данной кювете можно формировать базисы полных съемных протезов, частичных съемных протезов, бюгельных протезов различной сложности.

Сущность изобретения иллюстрируется чертежами.

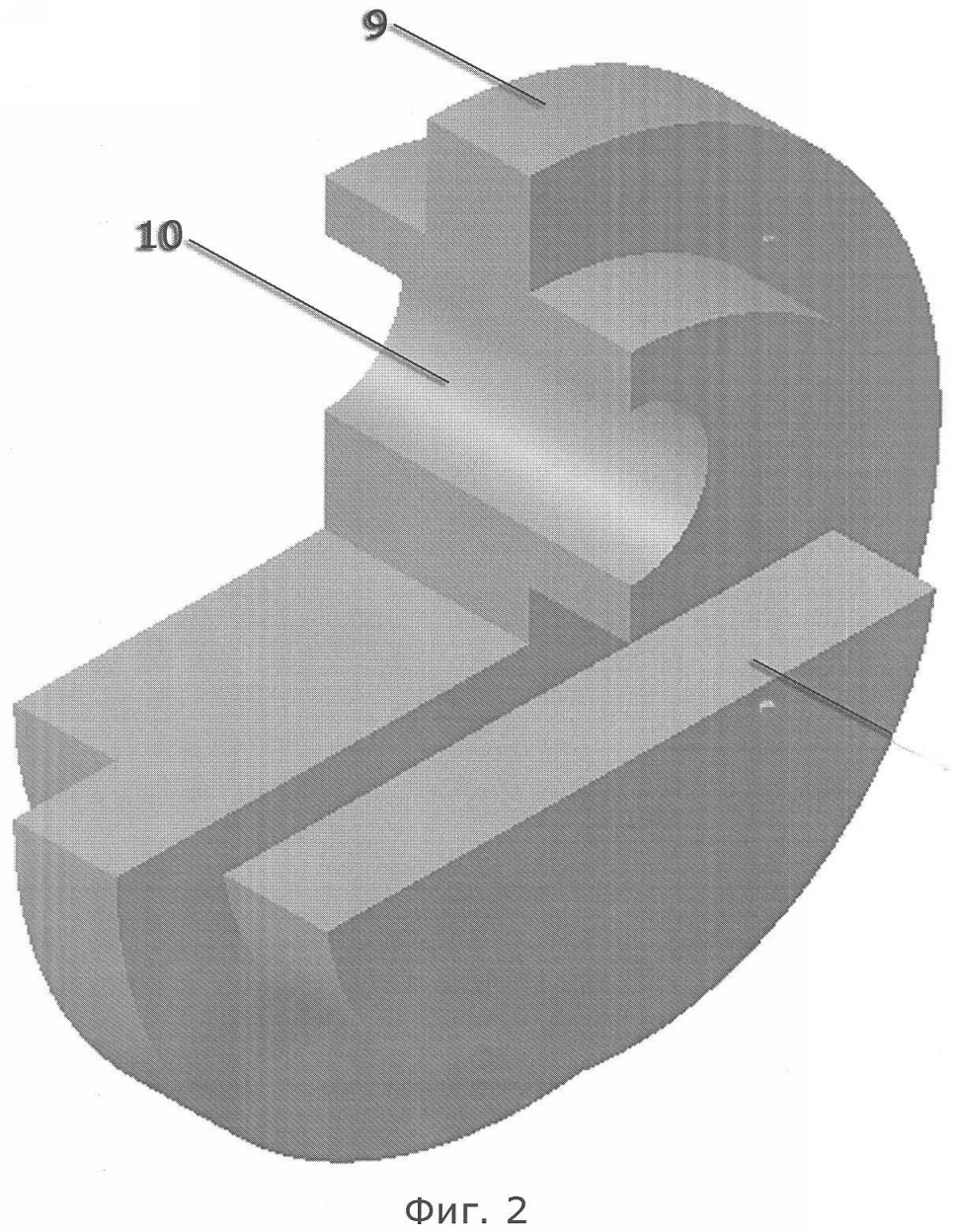

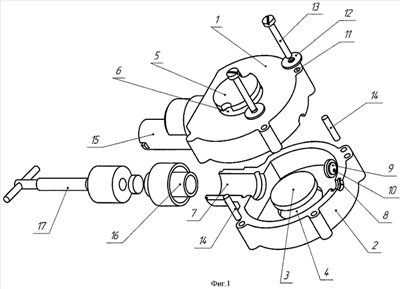

На фиг.1 изображена зуботехническая кювета – общий вид, на фиг.2 – затвор.

Зуботехническая кювета содержит выполненный из двух половин 1 и 2 пустотелый корпус, пробку 3, закрывающую отверстие 4 для заполнения гипсом и для дальнейшей эвакуации гипса, пробку 5, закрывающую отверстие 6 для заливки силикона. Кювета имеет входное отверстие 7 для пластмассы и с противоположной стороны выходное отверстие 8 для воздуха и пластмассы, которое закрывается цилиндрическим ступенчатым затвором 9 с отверстием 10. В корпусе перпендикулярно плоскости разъема выполнены отверстия 11 под крепежные элементы 12 и 13, а также фиксаторы 14. В корпусе кюветы предусмотрен штыковой затвор 15 для фиксации направляющего цилиндра 16, в который, в свою очередь, вставляется цилиндр шприц-пресса 17.

Предлагаемая кювета работает следующим образом: подготовленный и окончательно отмоделированный восковой базис с пластмассовыми зубцами закрепляют на рабочей модели из супергипса горячим воском. Затем загипсовывают в нижнюю часть корпуса кюветы 2, предварительно закрыв отверстие 4 пробкой 3 и зафиксировав направляющий цилиндр с затвором 15, внутрь которого предварительно вставляется пластмассовый цилиндр. Затем с помощью тестообразного обычного гипса фиксируют рабочую модель, погрузив до уровня воскового базиса. После полного затвердевания гипса круглые восковые проволоки 5 мм (литниковые каналы) устанавливают между восковым базисом и выходным отверстием пластмассового цилиндра с помощью горячего воска. Другую восковую проволоку 3 мм располагают между фронтальной частью воскового базиса и отверстием в затворе 7, который фиксируется в корпусе 2 отверстием вверх. Создав, таким образом, отводной канал, завершается формирование нижней части кюветы. Смазав изоляционным лаком гипсовую часть, устанавливают верхнюю часть кюветы, т.е корпус 1, и фиксируют с помощью фиксаторов 14. Затягивают болтами и гайками.

Верхнюю часть кюветы заполняют силиконом через отверстие 6 и закрывают пробкой 5. Выдержав время затвердения силикона, кювету погружают в горячую воду (90-100 С°) на 3-4 минуты, предварительно открутив болты и гайку.

Затем отделяют верхний корпус кюветы от нижнего. Необходимо удалить воск полностью с помощью горячей струи воды. После остывания кюветы мастер-модель из супергипса смазывают изоляционным альгенатным лаком. И снова соединяют обе части кюветы, затягивают болтами и закручивают гайками до полного соединения обеих частей кюветы. В цилиндр шприц-пресса заливают тестообразную пластмассу и после набухания в направляющий цилиндр вставляют нажимной поршень и быстро фиксируют вместе со шпинделем и штоком. По мере закручивания шпинделя образовавшаяся полость заполняется базисной пластмассой, т.е протезный базис. При появлении в отверстии 10 затвора 9 пластмассового теста, отверткой поворачивают заглушку на 180°, закрывая выход пластмассы. Периодически (каждые 2-3 минуты) медленно проворачивают шпиндель до окончательного уплотнения базисной пластмассы.

Далее осуществляется соответствующий процесс полимеризации согласно рекомендациям фирмы-производителя полимера. По завершении режима полимеризации остывшую кювету нужно раскрывать в обратном порядке, отрезать литники, освободить протез из кюветы и обработать.

Предлагаемая кювета имеет ряд преимуществ перед существующими в следующем: полимеризацию можно производить в водяной бане, в скороварке под давлением, полимеризация пластмассой холодного отверждения, полимеризация в микроволновой печи, только в данной кювете можно изготовить бюгельный каркас и литой базис для полных съемных протезов из беззольной пластмассы с последующим переводом их в металл не на огнеупорной модели.

Предлагаемая конструкция может быть выполнена как из металла, так и из полимера (диэлектрика).

Техническим результатом использования данной конструкции кюветы является обеспечение повышения производительности труда и уменьшение затрат на дорогостоящее аналогичное оборудование, простота в эксплуатации. Производительность труда повышается за счет комбинированной загипсовки протеза в кювету гипс + силикон.

Формула изобретения

Зуботехническая кювета для изготовления пластмассового базиса съемного протеза, содержащая выполненный из двух половин пустотелый корпус, в плоскости разъема которого выполнены противоположно входное и выходное отверстия для пластмассы, и установлены перпендикулярно плоскости разъема фиксаторы для состыковки двух половин пустотелого корпуса и крепежные элементы для их сборки, и шприц-пресс для заполнения базисной пластмассой через входное отверстие, отличающаяся тем, что она снабжена направляющим цилиндром для щприц-пресса, в нижней и верхней половинах пустотелого корпуса выполнены закрываемые пробками отверстия соответственно для заполнения и эвакуации гипса и для заполнения силиконом, при этом в выходном отверстии для пластмассы установлен ступенчатый цилиндрический затвор с отверстием, который при повороте на 180° становится заглушкой, а направляющий цилиндр размещен во входном отверстии для пластмассы с возможностью его фиксации штыковым затвором.
