Патент на изобретение №2354784
|
||||||||||||||||||||||||||
(54) СУХОЙ СПОСОБ ВОЗВЕДЕНИЯ СТЕН
(57) Реферат:
Изобретение относится к области стройиндустрии преимущественно гражданских объектов, для малоэтажных жилых и бытовых зданий, где имеются повышенные требования к теплопроводности и паропроницаемости. Технический результат: уменьшение теплопроводности и улучшение паропроницаемости стен, унификация технологического процесса и, как следствие, увеличение производительности труда и экономия стройматериалов. Сухой способ возведения стен из блоков заключается в укладке блоков с выполнением швов между ними путем укладки прокладок калиброванной толщины с внутренней и наружной стороны кладки, заполнении пространства между блоками дисперсным материалом, а наружных и внутренних краев поверхности стен – твердеющим составом, например раствором. Причем площадь заполнения швов ограничивают с помощью прокладок калиброванной толщины по ранее заданным параметрам. 2 з.п. ф-лы, 3 ил.
Изобретение относится к строительной отрасли, преимущественно гражданской, в условиях повышенной требовательности к теплоизоляции и паропроницаемости, где есть дефицит на общепринятые стройматериалы. Известны попытки применения сухого способа кладки, особенно в последние десятилетия – изобретение (1) и (2), (3), тем не менее успешно работающих или осваивающих эту технологию предприятий не замечено. Не отработан вопрос унификации производства. Цель данного технического решения – улучшение характеристик сооружаемых стен по теплопроводности и паропроницаемости, экономия стройматериалов, сокращение зависимости от погодных условий и сезонности ведения строительных работ. Основой для достижения поставленной цели служит возможность задать необходимые размеры швов между блоками при помощи прокладок калиброванной толщины, а укладка блоков на ребро решает проблему вертикального шва путем применения гибких непрерывных прокладок. Применение блоков с треугольными торцами (равносторонний прямоугольный треугольник) позволяет осуществить переход из обычного способа к укладке блока на грани, т.е. без вертикального шва. Блоки с треугольными торцами удобны для выкладывания карнизов и пилястр. Процесс ведения кладки существенных отличий не имеет: на нижележащую поверхность ставят вышеупомянутые прокладки, оставляя место с краев для раствора, равное толщине шва, между прокладками наполняется сухим песком, блок укладывается известным способом. При укладке блоков на ребро процесс кладки упрощается – дисперсный материал можно загружать после укладки блоков. Вертикальную нагрузку воспринимает полоса, заполненная дисперсным материалом, т.о. с твердеющим материалом можно работать любое удобное время. Экономия материалов (блоков) зависит от соотношения толщины шва к размеру блока (торцевая поверхность блока). Предусмотрены варианты изготовления блоков из дерева, что обеспечивает комфорт и гигиену в помещении, а использование 3-х или 4-х гранных блоков, уложенных на ребро, упрощает проблему укладки прокладок вертикального шва, т.е. позволяет работать с длинными непрерывными прокладками, при этом использование свойства дерева выводить пары и газы вдоль волокна, причем избирательно, дает простор воображению и снижает уровень загрязнения в помещении. На фиг.1 изображен сухой способ возведения стены в трех проекциях: а) фронтальная (с лицевой стороны) сторона, участок (г) – с заполненными швами, (б) – вид с торца, (в) – вид сверху; на фиг.2 изображено расположение прокладки на вертикальных швах, вставленной в пазы блоков; на фиг.3 изображен сухой способ укладки блоков на ребро с использованием длинных (непрерывных) гибких прокладок, где применяются 3-х и 4-х гранные блоки: 1) блок, 2) прокладка, 3) твердеющей состав, 4) дисперсный материал. Перечень источников 1. Авторское свидетельство СССР 2. Авторское свидетельство СССР 3. Авторское свидетельство СССР
Формула изобретения
1. Сухой способ возведения стен из блоков, заключающийся в укладке блоков с выполнением швов между ними путем укладки прокладок калиброванной толщины с внутренней и наружной сторон кладки, заполнении пространства между блоками дисперсным материалом, а наружных и внутренних краев поверхности стен – твердеющим составом, например раствором, причем площадь заполнения швов ограничивают с помощью прокладок калиброванной толщины по ранее заданным параметрам. 2. Сухой способ возведения стен по п.1, отличающийся тем, что кладку ведут 3- и 4-гранными блоками, при этом 4-гранные блоки укладывают на ребро, при этом прокладки выполняют гибкими и непрерывными, например из пенькового каната. 3. Сухой способ возведения стен по п.1, отличающийся тем, что прокладки калиброванной толщины, размещенные с внутренней и наружной сторон, выполняют из разного по свойствам материала.

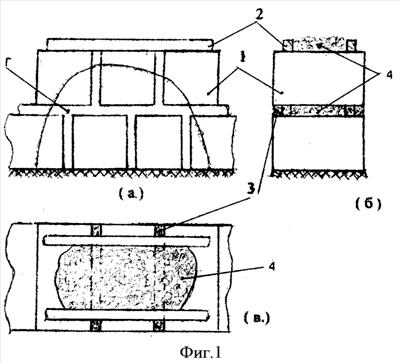

РИСУНКИ
|
||||||||||||||||||||||||||
779527, кл. Е04В 1/38.
