Патент на изобретение №2354774
|
||||||||||||||||||||||||||
(54) ГАБАРИТНЫЕ УДЕРЖИВАЮЩИЕ ВОРОТА ПУТЕПРОВОДА
(57) Реферат:
Изобретение относится к области автомобильного транспорта, а именно к габаритным удерживающим воротам, установленным на входах путепроводов для проверки габаритности транспортных средств, а также предохранения путепроводов от разрушения. Технический результат – повышение ремонтопригодности габаритных ворот при одновременном снижении затрат времени на их восстановление. Габаритные удерживающие ворота путепровода снабжены размещенными между балкой и опорой демпфирующими элементами, балка выполнена в виде заполненной утяжелителем и соединенной с опорами посредством срезных элементов металлической емкости с торцевой наклонной гранью, расположенной со стороны направления движения транспорта. 4 з.п. ф-лы, 6 ил.
Предложение относится к области автомобильного транспорта, а именно к габаритным удерживающим воротам, установленным на входах путепроводов для проверки габаритности транспортных средств, а также предохранения путепроводов от разрушения. Известны габаритные удерживающие ворота путепровода, включающие балку и опоры [1]. Балки габаритных удерживающих ворот, расположенных на оживленных магистралях, например у Лефортовского и Чертановского транспортных тоннелей на третьем транспортном кольце в Москве, выполняют, как правило, из массивных железобетонных конструкций. Однако в случае аварии при применении таких устройств, например при самопроизвольном подъеме стрелы передвижного подъемного устройства, ликвидация последствий аварии занимает достаточно длительный промежуток времени, что приводит к остановке движения на оживленном участке транспортной магистрали. Технический результат, на достижение которого направлено данное техническое решение, заключается в повышении ремонтопригодности габаритных ворот при одновременном снижении затрат времени на их восстановление. Указанный результат достигается за счет того, что габаритные удерживающие ворота путепровода, включающие балку и опоры, снабжены размещенными между балкой и опорой демпфирующими элементами, балка выполнена в виде заполненной утяжелителем и соединенной с опорами посредством срезных элементов металлической емкости с торцевой наклонной гранью, расположенной со стороны направления движения транспорта. Утяжелитель может быть выполнен в виде армированного железобетона либо из раздробленного утяжеленного материала. Демпфирующий элемент может быть выполнен в виде гидроцилиндра либо в виде предварительно натянутых тросов. На фиг.1 представлены габаритные удерживающие ворота путепровода, на фиг.2, 3 – варианты выполнения балки, на фиг.4 показаны срезные элементы, на фиг.5 – выполнение демпфирующих устройств в виде тросов, на фиг.6 – схема разложения сил в случае удара. Габаритные удерживающие ворота 1 путепровода 2 включают балку 3 и опоры 4, снабженные размещенными между балкой и опорой демпфирующими 5 элементами, балка выполнена в виде заполненной утяжелителем 7 и соединенной с опорами 4 посредством срезных элементов 8 металлической емкости 9 с торцевой наклонной гранью 10, расположенной со стороны направления движения транспорта. Утяжелитель может быть выполнен в виде армированного железобетона 11 (фиг.2) либо в виде засыпки из раздробленного утяжеленного материала (как показано на фиг.3). Демпфирующий элемент может быть выполнен в виде гидроцилиндра 5 (фиг.1) либо в виде предварительно натянутых тросов 12 (как показано на фиг.5). В случае задевания транспортным средством наклонной грани усилие, прикладываемое к последней, разлагается на вертикальную Р1 и горизонтальную Р2 составляющие. Вертикальная составляющая гасится демпфером, а горизонтальная – массой балки и срезным элементом. В случае разрушения применяемого в качестве утяжелителя армированного железобетона разрушенные куски остаются в металлической емкости 9 и могут быть сцементированы путем инъекции соответствующими растворами. Таким образом, данное техническое решение позволит: – повысить ремонтопригодность габаритных удерживающих ворот; – уменьшить время восстановления габаритных удерживающих ворот. Источники информации 1. Авторское свидетельство
Формула изобретения
1. Габаритные удерживающие ворота путепровода, включающие балку и опоры, отличающиеся тем, что они снабжены размещенными между балкой и опорой демпфирующими элементами, балка выполнена в виде заполненной утяжелителем и соединенной с опорами посредством срезных элементов металлической емкости с торцевой наклонной гранью, расположенной со стороны направления движения транспорта. 2. Габаритные ворота путепровода по п.1, отличающиеся тем, что утяжелитель выполнен в виде армированного железобетона. 3. Габаритные ворота путепровода по п.1, отличающиеся тем, что утяжелитель выполнен в виде раздробленного утяжеленного материала. 4. Габаритные ворота путепровода по п.1, отличающиеся тем, что демпфирующий элемент выполнен в виде гидроцилиндра. 5. Габаритные ворота путепровода по п.1, отличающиеся тем, что демпфирующий элемент выполнен в виде предварительно натянутых тросов.

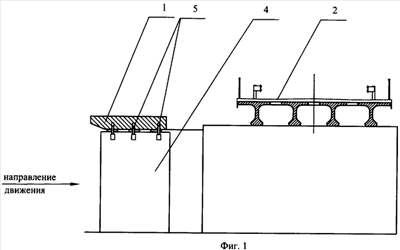

РИСУНКИ
|
||||||||||||||||||||||||||
277008, МПК B61K 9/02, 1969 г.
