Патент на изобретение №2354723
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(54) СПОСОБ БРИКЕТИРОВАНИЯ СТАЛЬНОЙ СТРУЖКИ
(57) Реферат:
Изобретение относится к металлургии, в частности к способам переработки металлической стружки, и может быть использовано при подготовке стружковых отходов металлообработки к металлургическому переплаву. Стальную стружку дробят до размера не более 12 мм, перемешивают, осуществляют очистку от влаги и органических примесей, нагрев, горячее прессование в пресс-форме. Перемешивание, очистку и нагрев осуществляют одновременно во вращающемся наклонном барабане путем воздействия электромагнитного поля высокой частоты на движущийся поток стружки в течение 3-8 мин. Причем соотношение высоты и длины нагреваемой зоны движущегося потока стружки составляет 1:(10-12). Изобретение позволит повысить качество брикетов, увеличить плотность брикетов и повысить производительность. 3 ил., 2 табл.
Изобретение относится к металлургии, в частности к способам переработки металлической стружки, и может быть использовано при подготовке стружковых отходов металлообработки к металлургическому переплаву. Известен способ так называемого холодного брикетирования металлической стружки (1), включающий ее дробление, очистку, нагрев, добавление шлама, связующих материалов, перемешивание и уплотнение, в котором в качестве связующего материала используется водно-цементная паста в количестве 4-7% от массы брикета. Недостатком известного способа является то, что добавление связующих компонентов в брикеты требует дополнительных материальных затрат на стадии изготовления и энергетических на стадии последующей плавки. Кроме того, получение брикетов с помощью связующих является длительным процессом, связанным с необходимостью затвердевания связующего наполнителя на основе цемента и загрязнением брикетов, используемых в качестве шихтового материала при плавке. Известен способ брикетирования металлической стружки, в частности изготовления брикетов из стружки титана и его сплавов (2), включающий дробление стружки до получения двух фракций, смешивание, мойку, сушку и уплотнение в пресс-форме. Недостатками данного способа являются сложность и длительность процесса получения брикетов, заключающаяся в наличии двух операций раздельного измельчения стружки, последующего их смешивания и наличии двух операций очистки – мойки и сушки. Кроме того, наличие двух стадий очистки (мойки и сушки) требует двух отдельных систем нейтрализации удаляемых при этом остатков СОЖ – для жидких остатков, образующихся при мойке, и для газообразных, образующихся при сушке. Кроме того, из-за разницы длин фракций элементы стружки не могут равномерно прогреться, следовательно, имеют разную механическую прочность, а также весовое соотношение не обеспечивает их хорошую сцепляемость, поэтому металлические брикеты имеют нестабильное качество. Наиболее близким к заявляемому изобретению является способ брикетирования металлической стружки (3 – прототип), включающий ее дробление, механическое отжатие смазочно-охлаждающей жидкости, нагрев и прессование, стружку с плотностью засыпки 700-1000 кг/м3 нагревают со скоростью 7-9°С в атмосфере пиролиза масел в замкнутом пространстве при соотношении высоты и ширины нагреваемого слоя (5-8):1 до температуры 670-690°С и далее, перед горячим брикетированием, в нагретую стружку добавляют холодный металлический шлам в количестве 5-25% стружки с содержанием смазочно-охлаждающей жидкости (СОЖ) 2-5%. Недостатками прототипа являются сложность технологии изготовления, связанная с дополнительным перемешиванием нагретой и подаваемой холодной стружки, длительность процесса очистки, связанная с малыми скоростями нагрева и ограничениями по плотности и площадям насыпки стружки при ее нагреве. Подача холодной стружки, содержащей СОЖ, в ранее нагретую стружку приводит к испарению и выгоранию СОЖ, находящейся в холодной стружке, что требует дополнительного устройства по удалению и нейтрализации продуктов выгорания СОЖ. Задачей предлагаемого способа брикетирования стальной стружки является повышение качества брикетов путем улучшения качества очистки, увеличение плотности брикетов и повышение производительности. Техническим результатом предлагаемого изобретения является полное удаление остатков органических примесей и влаги из стальной стружки, устранение угара легирующих элементов и обезуглероживания стружки при очистке, уменьшение потерь стружки в процессе переработки и транспортирования, а также снижение затрат электроэнергии, материалов и трудовых ресурсов при получении брикетов и последующей плавке металла из них. Поставленная задача достигается тем, что в способе брикетирования стальной стружки, включающем ее дробление, перемешивание, очистку от влаги и органических примесей, нагрев и горячее прессование в пресс-форме, дробление производят до размера не более 12 мм, а очистку, перемешивание и нагрев осуществляют одновременно во вращающемся наклонном барабане путем воздействия электромагнитного поля высокой частоты на движущийся поток стружки в течение 3-8 мин, причем соотношение высоты и длины нагреваемого потока стружки составляет 1:(10-12). Повышение производительности и улучшение качества очистки стальной стружки достигается за счет применения комплексного нагрева с помощью электромагнитного поля высокой частоты, что обеспечивает интенсификацию процессов испарения влаги, пиролиза и выгорания органических примесей. При воздействии электромагнитного поля высокой частоты на металлический барабан из ферромагнитного материала происходит его интенсивный нагрев. Кроме того, электромагнитное поле формируется в потоке стружки, движущемся и перемешивающемся в наклонном барабане, нагревая его. В результате комплексный нагрев потока стружки для очистки происходит по следующим направлениям: – теплопроводностью при контакте холодной стружки с нагретой поверхностью барабана, между нагретой и холодной стружкой при интенсивном их перемешивании; – путем конвективного теплообмена между нагретой поверхностью барабана и холодным движущимся потоком стружки; – электромагнитным полем высокой частоты, находящимся внутри нагретого барабана, воздействующим на поток стружки, являющейся ферромагнитным материалом. В процессе комплексного нагрева потока стружки в барабане происходит интенсивное испарение влаги, пиролиз и выгорание остатков органических примесей по всему сечению потока стружки, а перемешивание потока стружки в процессе его перемещения вдоль барабана обеспечивает интенсивный и полный отвод газообразных продуктов. При этом интенсивный нагрев потока стружки в парах пиролиза органических примесей и малое время нахождения ее в интервале высоких температур исключает выгорание стружки или обезуглероживание ее поверхностного слоя. Увеличение плотности брикетов достигается за счет снижения твердости стружки, получаемой при нагреве в процессе очистки, что позволяет при одном и том же усилии сжатия на операции прессования получать брикеты более высокой плотности. Стружка, образующаяся при механической обработке, и в первую очередь стальная витая стружка, подвергается наклепу, что приводит к повышению ее твердости и снижению пластичности. В процессе нагрева происходит снижение твердости за счет снятия напряжений структуры металла в состоянии наклепа. Это повышает пластичность стальной стружки и, как следствие, плотность брикетов при прессовании. Сущность предлагаемого изобретения поясняется чертежами, где: на фиг.1 представлена последовательность осуществления предлагаемого способа брикетирования стальной стружки; на фиг.2 – сечение А-А фиг.1, показана высота нагреваемого слоя стружки; на фиг 3 – график зависимости процентного содержания влаги и органических примесей в брикетах после очистки стружки при определенной температуре (1 – температура трубы – 180°С, 2 – 300°С, 3 – 500°С, 4 – 700°С). Способ брикетирования стальной стружки осуществляется следующим образом. Стружка 1 после предварительного рассева и удаления посторонних предметов подается в бункер 2, далее валками дробилки 3 осуществляется измельчение ее до максимального размера не более 12 мм. Измельченная стружка по подающему лотку 4 подается во вращающийся гладкостенный барабан 5, предварительно нагретый до температуры 500-750°С электромагнитным полем высокой частоты индуктора 6. При этом параметры потока стружки в барабане (высота h на фиг.2 и длина L зоны воздействия индуктора на фиг.1) находятся в соотношении 1:(10-12). Регламентированный таким образом поток стружки 7, непрерывно перемешиваясь, нагревается до заданной температуры и одновременно перемещается вдоль нагретого гладкостенного барабана в сторону выгрузки. Продукты испарения и пиролиза удаляются в устройство нейтрализации 8. В зависимости от угла наклона барабана, скорости его вращения и количества подаваемой стружки температура ее нагрева на выходе может быть в интервале от 180 до 750°С. Далее стружка после очистки в барабане 5 через приемный лоток 9 попадает в рабочую камеру пресс-формы 10, где осуществляется брикетирование стальной стружки при различной ее температуре. Готовые брикеты 12 поступают в тару 11. Сущность предлагаемого способа подтверждается следующими примерами. На Минском автомобильном заводе авторами проведены работы по брикетированию опытных партий стальной углеродистой и стальной легированной стружки по заявляемому способу. Стальную стружку, изготовленную из углеродистой стали, подавали в наклонный барабан диаметром 220 мм с толщиной стенки 8 мм, где осуществляли ее интенсивный индукционный нагрев с помощью многовиткового индуктора ТВЧ, охватывающего нагреваемый барабан снаружи. При этом опытные работы проводили на двух типах индукторов: один индуктор длиной 630-650 мм и второй индуктор длиной 1200-1300 мм. Затраченная мощность тока высокой частоты на нагрев составляла 70-85 кВт при частоте 8000 Гц. Угол наклона гладкостенного барабана составлял от 2° до 5°. Количество подаваемой стружки в барабан составляло от 0,7 до 1,1 т/ч, что соответствовало степени заполнения 35-45% поперечного сечения барабана. Результаты проведенных испытаний представлены в таблицах Пример 1. Соотношение максимальной высоты h потока стружки в барабане к длине L составляла 1:7 (длина индуктора 630-650 мм).
Пример 2. Соотношение максимальной высоты h потока стружки в барабане к длине L составляла 1:11 (длина индуктора 120-1300 мм).
Из анализа представленных таблиц видно, что при длине индуктора 630-650 мм (соотношение максимальной высоты h потока стружки в барабане к длине L 1:7) достигается полная очистка стружки при нагреве выше 700°С, что является энергозатратным процессом (примеры 7, 8 табл. При длине индуктора 1200-1300 мм (соотношение максимальной высоты h потока стружки в барабане к длине L 1:11) полная очистка стружки достигается при температуре нагрева от 400°С и выше (примеры 4, 5, 6, 7, 8 табл. Плотность брикетов более 6,0 г/см3 достигается при нагреве более 400°С, при длине индуктора 1200-1300 мм, где достигается более равномерный прогрев стружки по сечению потока (примеры 4, 5, 6, 7, 8 табл. На фиг.3 представлен график зависимости содержания влаги и органических примесей после прохождения очищаемой стружки через барабан от времени нахождения стружки в нагретом барабане. Состав большинства СОЖ, загрязняющих стружку, представляет собой смесь воды, специальных добавок и масла в количестве до 30%. Температура вспышки масел находится в пределах 170-200°С, поэтому нагрев стружки в барабане до температуры 180°С приводит к полному испарению воды, в то время как масло испаряется только частично (поз.1). Повышение температуры нагрева барабана приводит к полному удалению влаги и органических примесей из стружки, причем чем выше температура поверхности, тем быстрее идет процесс очистки (поз.2, 3, 4). Произведено брикетирование опытной партии очищенной стружки по предлагаемому способу. Стружка подавалась в экспериментальный штамп пневматического пресса конструкции МАЗ с усилием 5,3 тс. Размеры рабочей камеры пресса были рассчитаны из условия создания равнозначного удельного давления, создаваемого в рабочей камере гидравлического пресса мод. Б 6238, применяемого для холодного брикетирования стружки на РУП «МАЗ». Источники информации 1. Патент РБ 2. Патент РФ 3. Патент РБ
Формула изобретения
Способ брикетирования стальной стружки, включающий ее дробление, перемешивание, очистку от влаги и органических примесей, нагрев, горячее прессование в пресс-форме, отличающийся тем, что дробление производят до размера не более 12 мм, а перемешивание, очистку и нагрев осуществляют одновременно во вращающемся наклонном барабане путем воздействия электромагнитного поля высокой частоты на движущийся поток стружки в течение 3-8 мин, причем соотношение высоты и длины нагреваемой зоны движущегося потока стружки составляет 1:(10-12).

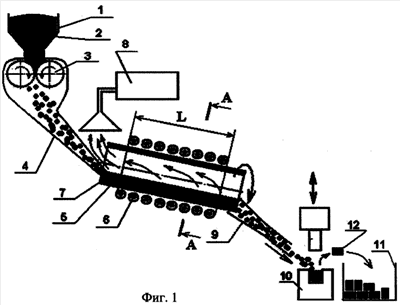

РИСУНКИ
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 и
