Патент на изобретение №2354098

(54) ВЫСЕВАЮЩЕЕ УСТРОЙСТВО

(57) Реферат:

Изобретение относится к лесной промышленности и предназначено для высева сыпучих семян. Высевающее устройство включает семенной бункер, дозирующее устройство, семенную коробку, сопло, питающий трубопровод, семяпровод. Семенная коробка выполнена в виде цилиндра, величина диаметра которого равна размеру четырех внешних диаметров сопла. Соотношение внешнего и внутреннего диаметров сопла равно 3/1. Сопло расположено так, что его ось симметрии и ось симметрии семенной коробки совпадают между собой. Использование изобретения позволит обеспечить равномерность и норму высева семян. 1 ил.

Изобретение относится к лесной промышленности. По авт. св. 1349711, А01С 7/04 известен высевающий аппарат пневматической сеялки, включающий пневматическую камеру с выходным отверстием и транспортирующим соплом. В нижней части пневматической камеры размещен подвижный в продольном направлении воздуховод с фиксаторами. В верхней стенке воздуховода выполнены в виде наклонных щелей дозирующие сопла. Оси щелей пересекаются в одной точке на горизонтальной оси симметрии выходного отверстия. Подвижный воздуховод сообщен с транспортирующим соплом и каналом. Выходное отверстие из пневматической камеры связано с сошниковой группой при помощи семяпровода. Принцип действия высевающего аппарата основан на перемещении семян из зоны повышенного давления пневмокамеры, образуемой при помощи воздушных потоков, создаваемых дозирующими соплами при подаче в них избыточного давления, в зону действия транспортирующего потока. Транспортирующее сопло эжектирует семена в выходное отверстие пневмокамеры. Недостатком данного устройства является то, что надежная работоспособность высевающего аппарата зависит от точной калибровки семян, их влажности и равномерности весовых показателей высеваемых семян.

По патенту 2279779, А01С 7/04 (прототип) известно высевающее устройство, включающее в себя семенной бункер, дозирующее устройство, семенную коробку, сопло, питающий трубопровод, семяпровод. Сопло расположено в семенной коробке таким образом, чтобы его край совпадал с вертикальной осью симметрии бункера. Недостатком данного устройства является то, что семенная коробка имеет прямоугольное сечение и выгнутую форму своего дна, что вызывает снижение равномерности и нормы высева. Снижение происходит вследствие того, что часть семян остается в семенной коробке из-за трения в углах семенной коробки и зоны пониженного давления в ее вогнутой части. В результате устройство перестает работать, так как происходит заполнение семенами объема семенной коробки.

Технической задачей данного изобретения является обеспечение равномерности и нормы высева семян.

Выполнение технической задачи достигается тем, что высевающее устройство, включающее семенной бункер, дозирующее устройство, семенную коробку, сопло, питающий трубопровод, семяпровод, в котором согласно изобретению семенная коробка выполнена в виде цилиндра, величина диаметра которого равна размеру четырех внешних диаметров сопла, а соотношение внешнего и внутреннего диаметров сопла равно 3/1, причем сопло расположено так, что его ось симметрии и ось симметрии семенной коробки совпадают между собой.

Отличие предлагаемого изобретения от прототипа состоит в том, что семенная коробка выполнена в виде цилиндра, величина диаметра которого равна размеру четырех внешних диаметров сопла, а соотношение внешнего и внутреннего диаметров сопла равно 3/1, причем сопло расположено так, что его ось симметрии и ось симметрии семенной коробки совпадают между собой. В результате того, что семенная камера имеет цилиндрическую форму, подобраны соотношения диаметра семенной камеры, внешнего и внутреннего диаметров сопла, а также за счет соосного размещения сопла в семенной коробке, семена, попадающие в нее, потоком воздуха, движущегося со скоростью, полностью транспортируются в семяпровод.

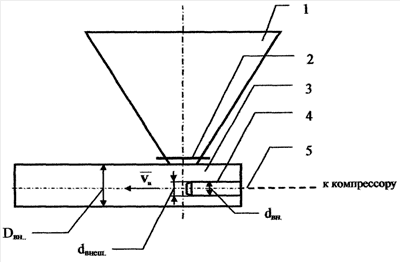

На чертеже изображена конструкция высевающего устройства.

Высевающее устройство содержит семенной бункер 1, дозирующее устройство 2, семенную коробку 3, сопло 4, питающий трубопровод 5, семяпровод 6 (не показан).

Высевающее устройство работает следующим образом.

После того, как через питающий трубопровод 5 начинается подача избыточного давления, из сопла 4, расположенного в семенной коробке 3, начинает выходить струя воздуха со скоростью V_п. В результате разницы между рабочим напором воздуха, выходящего из сопла 4, и напором семенного потока, выходящего из бункера 1 через дозирующее устройство 2, происходит вовлечение семян в воздушный поток. Семенная коробка 3 имеет цилиндрическую форму и внутренний диаметр (D_вн), величина которого равна четырем внешним диаметрам сопла (d_внеш). Причем соотношение внешнего диаметра сопла 4 к внутреннему d_внеш/d_вн равно 3/1 и сопло расположено так, чтобы оси симметрии его и семенной коробки 3 совпадали между собой. В результате экспериментальных исследований установлено, что данные соотношения диаметров семенной коробки (D_вн), внешнего (d_внеш) и внутреннего (d_вн) диаметров сопла наиболее рациональны для равномерного распределения давления, создаваемого в семенной коробке струей воздуха, выходящего из сопла со скоростью V_п. В результате того, что семенная камера цилиндрической формы, подобраны соотношения диаметра семенной камеры, внешнего и внутреннего диаметров сопла, также за счет соосного размещения сопла в семенной коробке семена, попадающие в нее, потоком воздуха, движущегося со скоростью V_п, полностью транспортируются в семяпровод 6.

Формула изобретения

Высевающее устройство, включающее семенной бункер, дозирующее устройство, семенную коробку, сопло, питающий трубопровод, семяпровод, отличающееся тем, что семенная коробка выполнена в виде цилиндра, величина диаметра которого равна размеру 4-х внешних диаметров сопла, а соотношение внешнего и внутреннего диаметров сопла равно 3/1, причем сопло расположено так, что его ось симметрии и ось симметрии семенной коробки совпадают между собой.

РИСУНКИ
