Патент на изобретение №2354097
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО ДЛЯ ПРЕДПОСЕВНОЙ ОБРАБОТКИ СЕМЯН
(57) Реферат:
Изобретение относится к сельскому хозяйству и может быть использовано для протравливания семян. Устройство включает барабан, механическую передачу и привод. Барабан выполнен из эластичного материала в виде спирально-гофрированного цилиндра, закрепленного на вырезных дисках. Диски выполнены с возможностью осевого перемещения и фиксации на приводном валу. Использование изобретения позволит повысить качество обработки семян различных культур. 2 ил.
Изобретение относится к сельскому хозяйству, в частности к устройствам для протравливания семян. Известно устройство для предпосевной обработки, содержащее вращающийся барабан, выполненный в виде усеченного конуса, на внутренней поверхности которого расположена винтовая канавка с переменным шагом, уменьшающимся в сторону движения семян, большое основание конуса обращено в сторону выхода семян из барабана [1]. Известно также устройство для обработки семян, содержащее емкость для семян в виде цилиндрического барабана, установленного на горизонтальной оси. Внутри барабана закреплены направляющие элементы для перемещения слоя семян во время обработки в виде лопаток и расположены средства для распределения наполнителя или обрабатывающего вещества [2]. Известен протравливатель, содержащий барабан, механическую передачу и привод [3]. Недостатком указанных устройств является невозможность изменения режимов перемешивания и перемещения в зависимости от требуемых условий протравливания. Режим перемешивания и перемещения в существующих устройствах наряду с геометрией и кинематикой барабана определяется, в значительной мере, коэффициентом трения семян, имеющим большой разброс по видам культур и их состоянию, в частности влажности, которая в процессе протравливания существенно меняется. Следовательно, устройства, в которых не предусмотрена установка оптимальных режимов в зависимости от вида и изменения физико-механических свойств семян в процессе обработки, не в полной мере реализуют возможность повышения качества протравливания. Изобретение позволяет получить новый технический эффект – универсализацию протравливателя и повышение качества обработки семян различных культур. Этот технический эффект достигается тем, что барабан выполнен из эластичного материала в виде спирально-гофрированного цилиндра, закрепленного на вырезных дисках, выполненных с возможностью осевого перемещения и фиксации на приводном валу. На фиг.1 представлена принципиальная схема устройства, на фиг.2 – вид А на фиг.1. Устройство для предпосевной обработки содержит барабан 1, выполненный из эластичного материала в виде спирально-гофрированного цилиндра, закрепленного на вырезных дисках 2, выполненных с возможностью осевого перемещения и фиксации на приводном валу 3. Устройство для предпосевной обработки работает следующим образом. В зависимости от вида и физико-механических свойств семян, выбранного режима работы на участках между двумя дисками 2 устанавливают шаг канавок S спирально-гофрированного барабана 1 перемещением вырезных дисков 2 по приводному валу 3. В процессе работы семена перемещают по винтовой канавке к выходу из барабана 1. Изменение шага канавок S барабана 1 в зависимости от технологических особенностей параметров процесса протравливания (вид семян, их влажность) обеспечивает различные режимы работы на участках и сохранение оптимальной высоты слоя семян по длине барабана 1. Повышение качества процесса протравливания семян достигается за счет того, что переменный шаг канавок спирально-гофрированного цилиндра позволяет создать равнозначные условия перемешивания и движения, а также сохранение оптимальной высоты слоя семян по длине барабана. Это обеспечивает равномерное распределение ядохимиката по всей массе семян и тем самым повышает качество протравливания. Универсализация устройства обеспечивается за счет изменения шага канавок спирально-гофрированного цилиндра под определенную культуру. Таким образом, предложенное техническое решение обеспечивает получение технического результата: универсализацию протравливателя и повышение качества обработки семян сельскохозяйственных культур. Источники информации 1. Устройство для предпосевной обработки семян. Авторское свидетельство SU 2. Устройство для обработки семян. Авторское свидетельство SU 3. Кленин Н.И. и др. Сельскохозяйственные машины. – М.: Колос, 1970 – с.175 (прототип).
Формула изобретения
Устройство для предпосевной обработки семян, включающее барабан, механическую передачу и привод, отличающееся тем, что барабан выполнен из эластичного материала в виде спирально-гофрированного цилиндра, закрепленного на вырезных дисках, выполненных с возможностью осевого перемещения и фиксации на приводном валу.

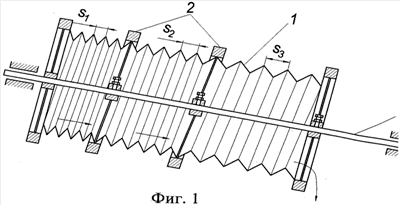

РИСУНКИ
|
||||||||||||||||||||||||||
528899. Опубл. 25.09.1976 г., Бюл.
