Патент на изобретение №2353895
|
||||||||||||||||||||||||||
(54) ОСКОЛОЧНО-ПУЧКОВЫЙ СНАРЯД “АКИНФ”
(57) Реферат:
Изобретение относится к многоцелевым осколочно-фугасным боеприпасам, имеющим одновременно осевое и круговое поля поражения. Осколочно-пучковый снаряд для гладкоствольной танковой пушки содержит корпус с зарядом взрывчатого вещества, осколочный блок, расположенный впереди заряда и донный взрыватель траекторно-контактного типа. Заряд взрывчатого вещества выполнен из пластизольного состава, включающего жидкий пластификатор, набухающий в нем полимер полиакрилового ряда, бризантное взрывчатое вещество и порошкообразный горючий металл. Осколочный блок и заряд взрывчатого вещества расположены с их непосредственным контактом. В качестве бризантного взрывчатого вещества используется гексоген или октоген. В качестве порошкообразного горючего металла используется алюминий. Изобретение обеспечивает снижение опасности детонации. 2 з.п. ф-лы, 2 ил.

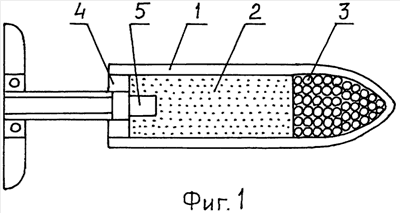

Изобретение относится к многоцелевым осколочно-фугасным боеприпасам, имеющим одновременно осевое и круговое поля поражения. Известны осколочно-пучковые снаряды, содержащие корпус с зарядом взрывчатого вещества (ВВ), осколочным блоком, расположенным впереди заряда ВВ, донным или головным взрывателем (пат. РФ Основным недостатком данных конструкций является их повышенная опасность. При выстреле масса блока наседает на заряд ВВ, создавая в нем возможность разрушения. При массе блока 2 кг и перегрузке 20000 величина силы на контакте блок-заряд составляет 40 тонн. Штатные ВВ (ТНТ, составы на основе гексогена или октогена, снаряжаемые прессованием или литьем) являются хрупкими материалами с низкой прочностью на контактное раздавливание. Разрушение ВВ с трещинообразованием и сдвигом по трещинам может привести к воспламенению ВВ с последующим переходом в детонацию. Наличие диафрагмы между блоком и зарядом снижает указанную опасность, но не устраняет ее полностью вследствие возможного прогиба диафрагмы под нагрузкой. Настоящее изобретение направлено на устранение указанного недостатка. Техническое решение состоит в том, что штатное ВВ заменяется пластизольным составом. Изобретение иллюстрируется чертежами: фиг.1 – схема осколочно-пучкового снаряда к гладкоствольной танковой пушке с непосредственным контактом осколочного блока с зарядом ВВ, фиг.2 – схема осколочно-пучкового снаряда с диафрагмой. На фиг.1 представлена схема снаряда с непосредственным контактом осколочного блока с зарядом ВВ. Снаряд содержит корпус 1 с зарядом ВВ 2, выполненным из пластизольного состава, осколочным блоком 3, выполненным из готовых поражающих элементов (ГПЭ), расположенным впереди заряда ВВ, ввинтное дно 4, донный и головной взрыватель траекторно-контактного типа (в данном случае применен донный взрыватель 5). Между осколочным блоком и зарядом ВВ может быть расположена прокладка. Заряд ВВ выполнен из пластизольного состава согласно пат. РФ Основной особенностью состава является его высокая пластичность. Состав имеет консистенцию резиноподобного вещества и способен при интенсивном сжатии деформироваться без нарушения сплошности. Состав имеет высокую метательную и дробящую способности. Снаряжение выполняется заливкой в холодном состоянии, что исключает использование тяжелого оборудования, например прессов. Эффективность у цели на 30-40% превосходит взрывчатое вещество A-IX-2, широко применяемое в настоящее время для снаряжение осколочно-фугасных снарядов. На фиг.2 представлена схема осколочно-пучкового снаряда с диафрагмой 6. Эта схема может применяться в снарядах, имеющих высокий уровень перегрузок при выстреле (более 20000). При этом толщина диафрагмы может быть уменьшена по сравнению с диафрагмой снарядов, снаряженных обычным бризантным ВВ, что объясняется слабой реакцией пластизольных составов на прогиб диафрагмы. Это, в свою очередь, позволяет повысить скорость метания осколочного блока. Диафрагма может быть выполнена за одно целое с корпусом (как показано на фиг.2), либо представляет отдельную деталь, опирающуюся на уступ корпуса. В конструкции на фиг.2 использован головной взрыватель 7.
Формула изобретения
1. Осколочно-пучковый снаряд для гладкоствольной танковой пушки, содержащий корпус с зарядом взрывчатого вещества, осколочный блок, расположенный впереди заряда и донный взрыватель траекторно-контактного типа, отличающийся тем, что заряд взрывчатого вещества выполнен из пластизольного состава, включающего жидкий пластификатор, набухающий в нем полимер полиакрилового ряда, бризантное взрывчатое вещество и порошкообразный горючий металл, а осколочный блок и заряд взрывчатого вещества расположены с их непосредственным контактом. 2. Снаряд по п.1, отличающийся тем, что в качестве бризантного взрывчатого вещества используется гексоген или октоген. 3. Снаряд по п.1, отличающийся тем, что в качестве порошкообразного горючего металла используется алюминий.
РИСУНКИ
|
||||||||||||||||||||||||||
