Патент на изобретение №2352969

(54) СПОСОБ РАЗДЕЛЕНИЯ СОВМЕЩЕННЫХ ПОВЕРХНОСТНОЙ И ОБЪЕМНОЙ ЭЛЕКТРОМАГНИТНЫХ ВОЛН ТЕРАГЕРЦОВОГО ДИАПАЗОНА

(57) Реферат:

Способ разделения совмещенных поверхностной и объемной электромагнитных волн терагерцового диапазона, включающий предварительное формирование на поверхности образца канавки со сглаженными краями и осью, перпендикулярной плоскости падения, пересекающей трек пучка лучей поверхностной электромагнитной волны (ПЭВ) и имеющей размер вдоль трека меньше длины распространения ПЭВ, и последующее направление совмещенных волн на канавку, отличающийся тем, что канавку формируют в виде половины правильного конуса, ось которого лежит в плоскости поверхности образца, при этом угол отклонения ПЭВ от плоскости падения, содержащей объемную волну, равен:

=arcsin[tg()·(-2)·‘],

где – угол между образующей и осью конуса, k’ – действительная часть показателя преломления ПЭВ.

Технический результат – пространственное разделение ПЭВ и объемной волны путем изменения направления ПЭВ. 3 ил.

Изобретение относится к области передачи и получения информации посредством поверхностных электромагнитных волн (ПЭВ) терагерцового (ТГц) диапазона (частота от 0,1 до 10 ТГц) и может найти применение в спектроскопии поверхности твердого тела, в электронно-оптических устройствах передачи и обработки информации, в инфракрасной (ИК) технике.

С созданием перестраиваемых по частоте (в том числе и в ТГц диапазоне) лазеров на свободных электронах, а также импульсных лазеров, генерирующих фемтосекундные импульсы с шириной спектра до 3000 см^-1, началось интенсивное освоение ТГц области спектра [1]. Одной из важных областей использования ТГц излучения является спектроскопия поверхности твердого тела, а также – передача информации посредством ПЭВ, к классу которых относятся и поверхностные плазмоны на границе “металл-диэлектрик” [2].

В устройствах (спектрометрах, рефрактометрах, датчиках), в которых в качестве носителя информации используют ТГц ПЭВ, сложной проблемой, не нашедшей пока своего эффективного разрешения, является разделение ПЭВ и объемной волны (ОВ), порождаемой падающим излучением на элементе преобразования падающей ОВ в ПЭВ [3].

Известен способ разделения совмещенных поверхностной и объемной электромагнитных волн ТГц диапазона, состоящий в том, что элемент преобразования падающей ОВ в ПЭВ и исследуемую поверхность размещают на смежных гранях образца, разделенных скругленным (для уменьшения радиационных потерь ПЭВ) ребром [4]. Основным недостатком этого способа является наличие за ребром совмещенной с ПЭВ вторичной объемной волны, распространяющейся в плоскости падения и обусловленной дифракцией на ребре первичной объемной волны, порожденной на элементе преобразования.

Известен способ разделения совмещенных поверхностной и объемной электромагнитных волн ТГц диапазона, состоящий в том, что элемент преобразования падающей ОВ в ПЭВ и исследуемую поверхность размещают на одной грани образца, но разделяют их посредством непрозрачного экрана, расположенного перпендикулярно плоскости падения и отделенного от поверхности зазором величиной в (10÷20)·, где – длина волны падающего излучения [5]. Основным недостатком известного способа является порождение на краю экрана новой объемной волны, распространяющейся в плоскости падения и также пространственно совмещенной с ПЭВ.

Наиболее близким по технической сущности к заявляемому способу является способ разделения совмещенных поверхностной и объемной электромагнитных волн ТГц диапазона, состоящий в том, что на поверхности образца формируют ориентированную своей осью перпендикулярно направлению распространения пучка параллельных лучей ПЭВ и пересекающую его канавку (неоднородность) с цилиндрической поверхностью и сглаженными краями, а над канавкой, на расстоянии не меньше глубины проникновения поля ПЭВ в окружающую среду, размещают непрозрачный экран, ориентированный вдоль оси канавки [6]. Основным недостатком известного способа является порождение на краю экрана (в результате дифракции) новой объемной волны, распространяющейся, как и ПЭВ, в плоскости падения.

Техническим результатом изобретения является полное пространственное разделение ПЭВ и объемной волны (возникшей либо в результате дифракции на элементе преобразования падающего излучения в ПЭВ, либо в результате дифракции ПЭВ на краю экрана, отделяющего элемент преобразования ОВ в ПЭВ и фотоприемник) путем изменения направления ПЭВ.

Технический результат достигается тем, что в способе разделения совмещенных поверхностной и объемной электромагнитных волн терагерцового диапазона, включающем предварительное формирование на поверхности образца канавки со сглаженными краями и осью, перпендикулярной плоскости падения, пересекающей трек пучка лучей поверхностной электромагнитной волны (ПЭВ) и имеющей размер вдоль трека меньше длины распространения ПЭВ, и последующее направление совмещенных волн на канавку, канавку формируют в виде половины правильного конуса, ось которого лежит в плоскости поверхности образца, при этом угол отклонения ПЭВ от плоскости падения, содержащей объемную волну, равен:

=arcsin[tg()·(-2)·‘],

где – угол между образующей и осью конуса, ‘ – действительная часть показателя преломления ПЭВ.

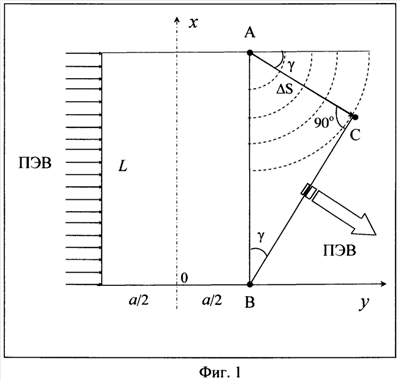

Способ поясняется с помощью трех чертежей. На фиг.1 изображена общая схема неоднородности поверхности образца, обеспечивающей поворот волнового фронта ПЭВ на угол , на фиг.2 – схема канавки конической формы в поверхности образца, обеспечивающей поворот ПЭВ на угол , на фиг.3 – расчетная зависимость угла от угла между образующей и осью конуса для ПЭВ с =100 мкм на поверхности алюминия, граничащей с воздухом.

Эффект разделения совмещенных ПЭВ и ОВ достигается за счет поворота волнового фронта ПЭВ на угол в результате преодоления различными лучами пучка ПЭВ созданной неоднородности в различных ее участках.

Приведем обоснование этого утверждения. Пусть ПЭВ, характеризуемая некоторым показателем преломления , распространяется по плоской поверхности образца в виде пучка параллельных лучей шириной L, а перпендикулярно направлению распространения ПЭВ на поверхности создана неоднородность в виде “черного” прямоугольника со сторонами L и a, обеспечивающая линейную зависимость оптического пути лучей ПЭВ от координаты луча на оси х, перпендикулярной направлению ПЭВ (фиг.1).

Пусть оптический путь лучей ПЭВ l, при прохождении ими неоднородности, определяется линейным выражением: l=[(L-х)/L)·а·‘, где ‘ – действительная часть комплексного показателя преломления ПЭВ .

Тогда разность оптических путей крайних лучей ПЭВ S=l(0)-l(L)=a·‘. Следовательно, верхний (по фиг.1) луч ПЭВ достигнет края неоднородности в точке А раньше, чем нижний луч – в точке В на интервал времени t=S/=S/(C/‘)=a·(‘)²/C, где – фазовая скорость ПЭВ, С – скорость света в вакууме.

Тогда, согласно принципу Гюйгенса – основы волновой теории света, точка А, становится источником вторичных волн с круговым фронтом на время t раньше, чем точка В. Но за время t вторичные волны, излучаемые точкой А, пройдут расстояние АС=·t=(С/‘)·[a·(‘)²/С]=а·‘.

И, наконец, из прямоугольного треугольника АВС имеем: sin()=AC/L=a·‘/L. Откуда, угол отклонения ПЭВ от направления распространения ОВ равен: =arcsin(a·‘/L).

Отметим, что величина угла зависит от отношения a/L (размеров неоднородности вдоль и поперек направления распространения совмещенных волн). Поэтому, с точки зрения применимости, заявляемый способ ограничен тем условием, что длина распространения ПЭВ должна превышать продольный (относительно направления распространения волн) размер а неоднородности, иначе ПЭВ просто не дойдет до второго (по ходу излучения) края неоднородности, и проблема разделения волн утратит свою актуальность ввиду исчезновения одного из разделяемых объектов. Это условие легко выполняется для поверхностных плазмонов в ТГц области спектра, поскольку их длина распространения достигает десятков и сотен сантиметров [3-6].

Докажем, что канавка 3, выполненная в виде половины правильного конуса, ось которого лежит в плоскости поверхности образца, обеспечивает линейную зависимость оптического пути лучей ПЭВ от координаты луча на оси, перпендикулярной направлению распространения совмещенных волн (т.е. что такая канавка является, фактически, геодезической призмой [7]), и поэтому может выполнять предписанную ей формулой изобретения функцию.

Пусть ПЭВ с показателем преломления распространяется по плоской поверхности образца в виде пучка параллельных лучей шириной L, а перпендикулярно направлению распространения ПЭВ сформирована канавка конической формы, ось которой лежит в плоскости поверхности образца (фиг.2).

Рассчитаем разность геометрических путей S_o крайних лучей пучка ПЭВ, падающего на конусную канавку. Введем следующие обозначения: R_o -радиус “основания” конуса, R – текущий радиус поверхности канавки, L -высота конуса (равная ширине пучка ПЭВ), х – координатная ось, направленная вдоль оси правильного конуса. Выделим на поверхности образца прямоугольник со сторонами 2R_o и L, охватывающий канавку.

Тогда зависимость величины геометрического пути произвольного луча ПЭВ от координаты х имеет вид: S_o(x)=2·(R_o-R)+·R. Но R(x)=R_o-(R_o/L)-(L-x). Поэтому: S_o(x)=R_o·[(x/L)·(2-)+]. Из полученного выражения видно, что величина S зависит от координаты х линейным образом.

Далее, геометрическая разность хода крайних лучей ПЭВ (с координатами х=0 и x=L) равна: S_o=S_o(0)-S_o(L)=R_o·(-2), а оптическая разность хода этих лучей S=S_o·‘=R_o·(-2)·‘ соответственно. Причем время t, за которое нижний (на фиг.2) луч ПЭВ пройдет расстояние S, равно: t=S/=[R_o·(-2)·‘]/(C/‘), где – фазовая скорость ПЭВ, С – скорость света в вакууме.

Тогда, согласно принципу Гюйгенса, точка А, до которой верхний луч ПЭВ дошел на время t раньше, чем нижний луч до точки В, становится источником вторичных волн с круговым фронтом. За время t эти вторичные волны пройдут расстояние AC=·t=(C/‘)·{[R_o·(-2)·‘]/(C/‘)}=R_o·(-2)·‘.

И, наконец, для прямоугольного треугольника АВС имеем: sin()=AC/L=[R_o·(-2)·‘]/L=tg()·(-2)·‘. Таким образом, формула для расчета угла отклонения ПЭВ конической канавкой от исходного направления распространения имеет вид: =arcsin[tg()·(-2)·‘].

Отметим, что если ось конуса не лежит в плоскости поверхности образца, то зависимость S(x) не является линейной, и это приводит к различию направлений лучей пучка ПЭВ, прошедшего канавку. В результате волновой фронт пучка ПЭВ искажается, что является неприемлемым в условиях поставленной задачи. Этим фактом объясняется необходимость условия принадлежности оси конуса плоскости поверхности образца.

Условие же нахождения “вершины” конуса на поверхности образца не является обязательным. Действительно, в случае нахождения “вершины” за пределами поверхности (но на ее плоскости) формула для угла принимает вид:

где R₁ и R₂ – радиусы поперечного сечения конуса на боковых (относительно трека ПЭВ) гранях образца; L – ширина пучка лучей ПЭВ, равная ширине поверхности образца. Выразив R₁ и R₂ через угол при “вершине” конуса, мы вновь получим выражение: =arcsin[tg()·(-2)·‘].

Способ осуществляется следующим образом. Пучок лучей монохроматического излучения с ненулевой p-составляющей падает на элемент преобразования и с некоторой эффективностью преобразуется в ТГц ПЭВ, при этом одновременно, в результате дифракции излучения на элементе преобразования, порождается приповерхностная объемная волна (ОВ). Совмещенные в пространстве и имеющие практически одинаковые фазовые скорости пучки лучей ПЭВ и ОВ достигают канавки и здесь их траектории в плоскости падения расходятся: лучи ОВ продолжают распространяться прямолинейно, в то время как лучи ПЭВ устремляются по поверхности канавки, проходя полукруговую траекторию, длина которой прямо пропорциональна расстоянию от “вершины” конуса. В результате, соответствующие лучи пучков ПЭВ и ОВ достигают второго скругленного ребра канавки неодновременно: OB – раньше, ПЭВ – позже. Причем, запаздывание для более близких к “основанию” конуса лучей ПЭВ будет большим, чем для лучей более близких к “вершине” конуса. Различие запаздывания лучей в пучке ПЭВ, в силу принципа Гюйгенса, и приводит к повороту волнового вектора ПЭВ на угол .

В качестве примера применения заявляемого способа рассчитаем величину угла для ПЭВ, возбужденных излучением с =100 мкм на поверхности алюминия, граничащей с воздухом, после прохождения ПЭВ конической канавки с углом при “вершине” конуса ее поверхности. В этом случае значение длины распространения ПЭВ, полученное с использованием модели Друде для диэлектрической проницаемости алюминия, равно 685 см (что с большим запасом удовлетворяет наложенное выше условие на соотношение длины распространения ПЭВ и радиуса “основания” конической поверхности, который не может быть больше толщины подложки и обычно меньше 10 см).

На фиг.3 приведена расчетная зависимость (). Из графика видно, что для отклонения ПЭВ от плоскости падения, например, на 30° необходимо на поверхности образца изготовить конусную канавку с углом 24°40′.

Таким образом, заявляемый способ позволяет осуществить полное пространственное разделение совмещенных поверхностной и объемной электромагнитных волн терагерцового диапазона за счет изменения направления распространения ПЭВ относительно объемной волны.

Источники информации

Формула изобретения

Способ разделения совмещенных поверхностной и объемной электромагнитных волн терагерцового диапазона, включающий предварительное формирование на поверхности образца канавки со сглаженными краями и осью, перпендикулярной плоскости падения, пересекающей трек пучка лучей поверхностной электромагнитной волны (ПЭВ) и имеющей размер вдоль трека меньше длины распространения ПЭВ, и последующее направление совмещенных волн на канавку, отличающийся тем, что канавку формируют в виде половины правильного конуса, ось которого лежит в плоскости поверхности образца, при этом угол отклонения ПЭВ от плоскости падения, содержащей объемную волну, равен
=arcsin[tg()·(-2)·‘],
где – угол между образующей и осью конуса, k’ – действительная часть показателя преломления ПЭВ.

РИСУНКИ
