Патент на изобретение №2352512
|
||||||||||||||||||||||||||
(54) ЗАТВОР ДЛЯ ВЫДАЧИ СЫПУЧЕГО МАТЕРИАЛА ИЗ БУНКЕРА
(57) Реферат:
Изобретение может быть использовано в области металлургии, машиностроения, строительства и горной промышленности, в частности в бункерах литейного производства. Затвор состоит из короба с укороченной и удлиненной гранями и с двумя корпусами подшипников, внутри которых подвижно установлена ось, поворачивающейся посредством этой оси задвижки, рычага для поворота упомянутой задвижки, двух кронштейнов и полос для ликвидации просыпания материала. Задвижка выполнена с вогнутой поверхностью. На упомянутой оси жестко закреплены верхние части двух кронштейнов, нижние части которых с обеих сторон прикреплены к вогнутой поверхности задвижки, к которой и кронштейнам жестко прикреплена задняя полоса для ликвидации просыпания материала. Боковые полосы жестко закреплены на вогнутой поверхности задвижки и кронштейнах. На укороченной грани короба жестко установлены два корпуса других подшипников с подвижной осью внутри, на которой жестко закреплена передняя полоса для ликвидации просыпания материала, соединенная с контргрузом при помощи шпильки. Короб верхней частью жестко соединен с дном бункера. Техническим результатом заявленного изобретения является повышение эффективности работы затвора при дозированной выдаче сыпучего материала, содержащего комки, и предотвращение утечек сыпучего материала через затвор в закрытом положении. 2 з.п. ф-лы, 3 ил.
Изобретение относится к области металлургии, машиностроения, строительства и горной промышленности и может быть использовано в бункерах литейного производства. Наиболее близким техническим решением является затвор для выдачи сыпучего материала из бункера, состоящий из короба и поворачивающейся задвижки на оси, расположенной за габаритами короба и с рычагом, установленных в верхней его части, с трех сторон изнутри короба установлены полосы для ликвидации просыпания материала, короб снабжен двумя корпусами подшипников на кронштейнах с обеих сторон секторной задвижки (Патент РФ Недостатками известного затвора являются неравномерность выдачи сыпучего материала и его заедание в закрытии и открытии при использовании материала с комковыми включениями. Задачей предлагаемого изобретения является повышение эффективности работы затвора за счет дозирования выдачи сыпучего материала с комковыми включениями (гравий, щебенка), предотвращение утечек сыпучего материала через затвор в закрытом положении и исключение заедания при открытии и закрытии затвора. Поставленная задача достигается тем, что в затворе для выдачи сыпучего материала из бункера, состоящем из короба с укороченной и удлиненной гранями и с двумя корпусами подшипников, внутри которых подвижно установлена ось, поворачивающейся посредством этой оси задвижки, рычага для поворота упомянутой задвижки, двух кронштейнов и полос для ликвидации просыпания материала, новым является то, что задвижка выполнена с вогнутой поверхностью, на упомянутой оси жестко закреплены верхние части двух кронштейнов, нижние части которых с обеих сторон прикреплены к вогнутой поверхности задвижки, к которой и кронштейнам жестко прикреплена задняя полоса для ликвидации просыпания материала, а боковые полосы жестко закреплены на вогнутой поверхности задвижки и кронштейнах, при этом на укороченной грани короба жестко установлены два корпуса других подшипников с подвижной осью внутри, на которой жестко закреплена передняя полоса для ликвидации просыпания материала, соединенная с контргрузом при помощи шпильки, при этом короб верхней частью жестко соединен с дном бункера. Вогнутая поверхность задвижки выполнена с радиусом, равным R=В÷2В, где В – ширина короба, мм. Высота передней, боковых и задней полос равна 10-200 мм. Выполнение задвижки с вогнутой поверхностью и нижней части короба выпуклой формы с одинаковыми радиусами, равными R=В÷2В, где В – ширина короба, в мм, необходимо для их сопряжения и беспрепятственного закрытия и открытия затвора. Наличие боковых, передней и задней полос позволяет при закрытом положении затвора создавать запирающую полость, образованную из поверхностей задвижки и полос в случае застревания комка материала в зазоре между задвижкой и передней полосой. Выполнение задвижки с боковыми и задней полосами и кронштейнами, жестко закрепленными на ее вогнутой поверхности, исключает просыпание материала, повышает надежность закрытия и открытия затвора, а жесткое закрепление передней полосы задвижки на оси, установленной подвижно внутри корпусов подшипников, жестко закрепленных на укороченной грани короба, предотвращает заедание затвора при попадании комка материала в зазор между задвижкой и передней полосой. Для гарантированного предотвращения просыпания материала высота полос равна 10÷200 мм в соответствии с условным максимальным диаметром частиц кусков в сыпучем материале. Выполнение короба с удлиненной и укороченной гранями предотвращает большие статические и динамические нагрузки в месте попадания материала при разгрузке: внутри короба центр тяжести материала смещен на удлиненную грань и после открывания затвора материал сползает в место разгрузки. Оснащение передней полосы шпилькой с контргрузом позволяет обеспечить ее гравитационное закрытие. Предлагаемое изобретение поясняется чертежами, где: на фиг.1 показан затвор в полузакрытом положении – вид сбоку; фиг.2 – затвор в закрытом положении; фиг.3 – затвор в полузакрытом положении – вид спереди. Затвор для выдачи сыпучего материала из бункера 1 состоит из короба 2 с укороченной 3 и удлиненной 4 гранями и с двумя корпусами подшипников 5 и 6, внутри которых подвижно установлена ось 7, поворачивающиеся посредством этой оси 7 задвижки 8, рычага 9 для поворота упомянутой задвижки 8, двух кронштейнов 10 и 11, задней 12, боковых 13 и 14, передней 15 полос для ликвидации просыпания материала, причем задвижка 8 выполнена с вогнутой поверхностью, на упомянутой оси 8 жестко закреплены верхние части кронштейнов 10 и 11, нижние части которых с обеих сторон прикреплены к вогнутой поверхности задвижки 8, к которой и к кронштейнам 10 и 11 жестко прикреплена задняя полоса 12 для ликвидации просыпания материала, а боковые полосы 13 и 14 жестко закреплены на вогнутой поверхности задвижки 8 и кронштейнах 10 и 11, при этом на укороченной грани 3 короба 2 жестко установлены два корпуса 16 и 17 других подшипников с подвижной осью 18 внутри, на которой жестко закреплена передняя полоса 15 для ликвидации просыпания материала, соединенная с контргрузом 19 при помощи шпильки 20, при этом короб 2 верхней частью жестко соединен с дном 21 бункера 1. Затвор работает следующим образом. Для подачи из бункера 1 сыпучего материала рычаг 9 и жестко соединенные с ним ось 7 и задвижку 8 с боковыми 13 и 14, задней 12 полосами, двух кронштейнов 10 и 11 вращают по часовой стрелке в корпусах подшипников 5 и 6. Материал в бункере 1 короба 2 по внутренним поверхностям удлиненной 4 и укороченной 3 граней короба 2 и через открывающуюся щель между задвижкой 8 и передней полосой 15 выгружается к месту разгрузки, причем из-за выполнения короба 2 с укороченной 3 и удлиненной 4 гранями выгрузка материала происходит в виде сползания. Вращением рычага 9 регулируется ширина щели и выдача определенного объема сыпучего материала. Для прекращения выдачи из бункера 1 материала рычаг 9 и жестко соединенные с ним ось 7 и задвижку 8 с боковыми 13 и 14, задней 12 полосами, двумя кронштейнами 10 и 11 вращают против часовой стрелки в корпусах подшипников 5 и 6 до упора задней полосы 12 в удлиненную грань 4 короба 2. При попадании комка материала в зазор между задвижкой 8 и передней полосой 15 последняя отклоняется и тем самым предотвращается заедание задвижки 8. При помощи задвижки 8, двух боковых полос 13 и 14 и передней полосы 15 формируется запорная полость, препятствующая утечке сыпучего материала через зазор при попадании в него комка материала. Задняя полоса 12 препятствует утечке материала через заднюю часть задвижки 8. Наличие на передней полосе 15 шпильки 20 с контргрузом 19 обеспечивает регулируемое гравитационное прижатие передней полосы 15 к коробу 2. Техническим результатом заявленного изобретения является создание конструкции затвора, обеспечивающей повышенную эффективность работы за счет дозированной выдачи сыпучего материала, содержащего комки, предотвращение утечек сыпучего материала через затвор в закрытом положении и исключение заедания затвора при открытии и закрытии.
Формула изобретения
1. Затвор для выдачи сыпучего материала из бункера, состоящий из короба с укороченной и удлиненной гранями и с двумя корпусами подшипников, внутри которых подвижно установлена ось, поворачивающейся посредством этой оси задвижки, рычага для поворота упомянутой задвижки, двух кронштейнов и полос для ликвидации просыпания материала, отличающийся тем, что задвижка выполнена с вогнутой поверхностью, на упомянутой оси жестко закреплены верхние части двух кронштейнов, нижние части которых с обеих сторон прикреплены к вогнутой поверхности задвижки, к которой и кронштейнам жестко прикреплена задняя полоса для ликвидации просыпания материала, а боковые полосы жестко закреплены на вогнутой поверхности задвижки и кронштейнах, при этом на укороченной грани короба жестко установлены два корпуса других подшипников с подвижной осью внутри, на которой жестко закреплена передняя полоса для ликвидации просыпания материала, соединенная с контргрузом при помощи шпильки, при этом короб верхней частью жестко соединен с дном бункера. 2. Затвор по п.1, отличающийся тем, что вогнутая поверхность задвижки выполнена с радиусом, равным R=B÷2B, 3. Затвор по п.1, отличающийся тем, что высота передней, боковых и задней полос равна 10÷200 мм.

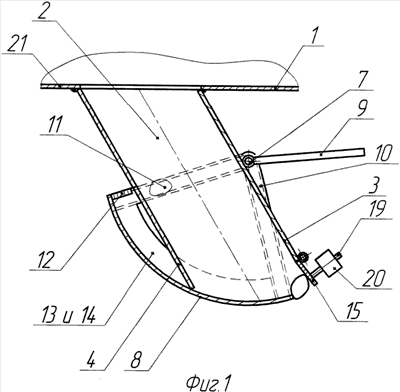

РИСУНКИ
|
||||||||||||||||||||||||||
2092417, М.кл. B65G 65/30, 1994).
