Патент на изобретение №2352495

(54) СКЛАДНОЙ ЯКОРЬ

(57) Реферат:

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах. Складной якорь содержит веретено, крестовину с шарнирно установленными складными составными лапами с ограничителем угла их раскрытия. При этом корпус устройства выполнен в виде параллелепипеда, у которого в средней части его боковой поверхности жестко закреплено веретено, а с противоположной стороны – прямоугольная пластина. На свободных концах пластины посредством болтового соединения смонтированы центральные лапы. При этом между параллелепипедом и центральными лапами вмонтированы оси, на которых шарнирно установлены по две пары складных лап, имеющих приливы с совместными отверстиями, в которых размещены ограничители угла раскрытия, выполненные в виде болтового соединения. При этом такие же совместные отверстия выполнены посредине складных лап. Упрощается изготовление и эксплуатация устройства. 6 ил.

Изобретение относится к донным опорам и может быть использовано для удержания на месте маломерных судов на водохранилищах.

Известны технические решения (а.с. 872374, 901150, 953233, 965880, 1024352, 1030245, 1087409, 1119914, 113466, 1421603, МКИ В63В 21/36), содержащие веретено, крестовину со складывающимися лапами.

Основными недостатками их являются сложность изготовления.

Наиболее близким по технической сущности является устройство (а.с. 901150, МКИ В63В 21/36), содержащее веретено, имеющее нижнюю головку и крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия.

Основными недостатками этого устройства являются сложность изготовления конструкции.

Задачей, решаемой заявителем, является упрощение изготовления и эксплуатации устройства.

Указанная цель достигается тем, что корпус устройства выполнен в виде параллелепипеда, у которого в средней части его боковой поверхности жестко закреплено веретено, а с противоположной стороны – прямоугольная пластина, на свободных концах которой посредством болтового соединения смонтированы центральные лапы, при этом между параллелепипедом и центральными лапами вмонтированы оси, на которых шарнирно установлены по две пары складных лап, имеющих приливы с совместными отверстиями, в которых размещены ограничители угла раскрытия, выполненные в виде болтового соединения, причем такие же совместные отверстия выполнены посредине складных лап.

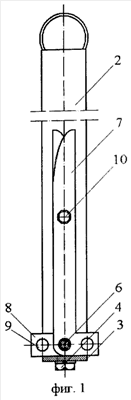

Предлагаемое изобретение поясняется чертежами, где на фиг.1 показан вид с торца в сложенном состоянии; на фиг.2 – вид с торца в раскрытом состоянии; на фиг.3 – вид сбоку в раскрытом состоянии; на фиг.4 – вид сбоку в сложенном состоянии; на фиг.5 – вид сверху в раскрытом состоянии; на фиг.6 – вид сверху в сложенном состоянии.

В предлагаемом изобретении корпус 1 устройства выполнен в виде параллелепипеда, у которого в средней части его боковой поверхности жестко закреплено веретено 2, а с противоположной стороны – прямоугольная пластина 3, на свободных концах которой посредством болтового соединения 4 смонтированы центральные лапы 5, при этом между параллелепипедом и центральными лапами вмонтированы оси 6, на которых шарнирно установлены по две пары складных лап 7, имеющих приливы 8 с совместными отверстиями 9, в которых размещены ограничители угла раскрытия 10, выполненные в виде болтового соединения, причем такие же совместные отверстия 11 выполнены посредине складных лап 7.

Устройство монтируется следующим образом. Если якорь находится в транспортном положении (в сложенном положении), то для приведения его в рабочее состояние снимают ограничители угла раскрытия 10 из отверстий 11 складных лап 7, расположенных в их середине. Затем лапы 7 откидывают от корпуса 1 на угол 90°, ограничители угла раскрытия 10 устанавливают в отверстия 9, расположенные в приливах 8 складных лап 7. Якорь готов к работе.

При этом затрачивается минимальное время на подготовку якоря к работе и на его разборку, а в сложенном виде оно компактно и удобно для транспортировки.

Формула изобретения

Складной якорь, содержащий веретено, крестовину с шарнирно установленными складными составными лапами с ограничением угла их раскрытия, отличающийся тем, что корпус устройства выполнен в виде параллелепипеда, у которого в средней части его боковой поверхности жестко закреплено веретено, а с противоположной стороны прямоугольная пластина, на свободных концах которой посредством болтового соединения смонтированы центральные лапы, при этом между параллелепипедом и центральными лапами вмонтированы оси, на которых шарнирно установлены по две пары складных лап, имеющих приливы с совместными отверстиями, в которых размещены ограничители угла раскрытия, выполненные в виде болтового соединения, причем такие же совместные отверстия выполнены посредине складных лап.

РИСУНКИ
