Патент на изобретение №2351967

(54) СВЕТОСИЛЬНЫЙ ОБЪЕКТИВ

(57) Реферат:

Изобретение может быть использовано, в частности, в телекамерах, работающих с приемной матрицей в ИК-диапазоне длин волн. Объектив состоит из четырех компонентов. Первый компонент – положительный и состоящий из одиночных двояковыпуклой и вогнутоплоской линз. Второй – одиночный положительный мениск, обращенный выпуклой поверхностью к изображению. Третий – положительный, склеенный из двояковыпуклой и вогнутоплоской линз. Четвертый – обращенный вогнутостью к изображению положительный мениск. В первом компоненте радиус кривизны второй поверхности двояковыпуклой линзы по модулю больше радиуса кривизны первой поверхности отрицательной линзы, а радиус кривизны выпуклой поверхности мениска второго компонента равен радиусу кривизны первой поверхности отрицательной линзы первого компонента. Двояковыпуклые линзы первого и третьего компонентов выполнены каждая симметричной и из одного материала. Технический результат – повышение относительного отверстия при высоком качестве изображения и повышение технологичности изготовления объектива за счет равенства кривизны части оптических поверхностей и замены сферических поверхностей плоскими. 1 з.п. ф-лы, 1 ил., 2 табл.

Изобретение относится к оптическому приборостроению и может быть использовано в различных приборах, в частности в телекамерах, работающих с приемной матрицей, например, в ИК-диапазоне длин волн.

Известен светосильный фотографический объектив (SU 1691806; G02B 9/36, 11/20; публ. 1991 г.), содержащий четыре компонента. Первый компонент по ходу лучей – положительный мениск, обращенный вогнутостью к изображению. Второй – отрицательный мениск, обращенный вогнутостью к изображению и состоящий из склеенных положительного и отрицательного менисков, обращенных вогнутостью к изображению. Третий компонент – отрицательный мениск, обращенный вогнутостью к предмету. Четвертый компонент – положительный, состоящий из склеенных отрицательного мениска, обращенного вогнутостью к изображению и двояковыпуклой линзы. Апертурная диафрагма расположена между вторым и третьим компонентами.

Характеристики объектива:

Этот объектив имеет малое относительное отверстие.

Наиболее близким аналогом к заявляемому техническому решению является светосильный объектив (SU 1527604; G02B 9/62, 11/32; публ. 1989 г.), содержащий шесть линз в четырех компонентах. Первый из них по ходу лучей – положительный, состоящий из одиночных двояковыпуклой и двояковогнутой линзы, второй – двояковыпуклая линза, третий – положительный мениск, склеенный из двояковыпуклой и двояковогнутой линз, четвертый – отрицательный мениск, обращенный вогнутостью к изображению.

Расстояние d₂ между первым и вторым компонентами удовлетворяет условию:

0,5 f’2

где f’ – фокусное расстояние объектива.

Радиусы кривизны второй R₂ поверхности двояковыпуклой линзы первого компонента и первой поверхности R₃ его двояковогнутой линзы удовлетворяют условию:

|R₃|<|R₂|.

Объектив работает в диапазоне длин волн от 700 до 900 нм.

Характеристики объектива:

Этот объектив близок по конструкции к заявляемому, однако имеет малое относительное отверстие.

Технический результат заявляемого изобретения – повышение относительного отверстия при высоком качестве изображения и повышение технологичности изготовления объектива за счет равенства кривизны части оптических поверхностей и замены сферических поверхностей плоскими.

Это достигается тем, что в светосильном объективе, состоящем из четырех компонентов, первого компонента по ходу лучей – положительного и состоящего из одиночных двояковыпуклой и отрицательной линзы, второго компонента – одиночной положительной линзы, третьего компонента – положительного, склеенного из двояковыпуклой и отрицательной линз и четвертого компонента – обращенного вогнутостью к изображению мениска, у которого радиус кривизны выпуклой поверхности больше радиуса кривизны вогнутой поверхности, при этом в первом компоненте радиус кривизны второй поверхности двояковыпуклой линзы по модулю больше радиуса кривизны первой поверхности отрицательной линзы, в отличие от известного, отрицательные линзы первого и третьего компонентов по ходу лучей – вогнутоплоские, второй компонент выполнен в виде положительного мениска, обращенного выпуклой поверхностью к изображению, и ее радиус кривизны равен радиусу кривизны первой поверхности отрицательной линзы первого компонента, двояковыпуклые линзы первого и третьего компонентов выполнены каждая симметричной и из одного материала, а четвертый компонент – мениск – выполнен положительным.

В объективе расстояние d₄ между первым и вторым компонентами может удовлетворять условию:

F’4<1,5f’,

где f’ – фокусное расстояние объектива.

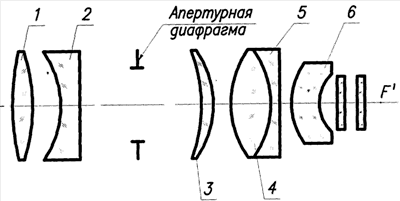

На чертеже представлена оптическая схема предложенного объектива. Светосильный объектив состоит из шести линз в четырех компонентах. Первый компонент по ходу лучей – положительный, состоит из одиночных двояковыпуклой 1 и вогнутоплоской линзы 2; в нем радиус кривизны второй поверхности R₂ двояковыпуклой линзы 1 по модулю больше радиуса кривизны первой поверхности R₃ вогнутоплоской линзы 2. Второй компонент – одиночный положительный мениск 3, обращенный выпуклой поверхностью к изображению, и ее радиус кривизны R₆ равен радиусу кривизны первой поверхности R₃ вогнутоплоской линзы 2 первого компонента. Третий компонент – положительный, склеенный из двояковыпуклой линзы 4 и вогнутоплоской линзы 5. Двояковыпуклые линзы первого и третьего компонентов 1 и 4 выполнены каждая – симметричной, т.е. R₁=R₂ и R₇=R₈, и из одного материала, в частности из лантанового стекла. Показатель преломления двояковыпуклых линз первого и третьего компонентов более 1,63 и менее 1,71 для линии е. Коэффициент дисперсии стекла для линии е более 56,7 и менее 71. Четвертый компонент – обращенный вогнутостью к изображению мениск 6, у которого радиус кривизны выпуклой поверхности R₁₀ больше радиуса кривизны R₁₁ вогнутой поверхности. Мениск 6 выполнен положительным за счет увеличения его толщины d₁₀.

Здесь для мениска 6 применена известная формула линзы конечной толщины («Справочник конструктора оптико-механических приборов» под ред. Кругера М.Я. и Панова В.А., Л., изд-во «Машиностроение», 1968 г, с.111), связывающая фокусное расстояние линзы f’₄, ее показатель преломления n, радиусы кривизны R₁₀ и второй R₁₁ оптических поверхностей и ее толщины d₁₀:

1/f’₄=(n-1)·(1/R₁₀-1/R₁₁)+(n-1)²_·d₁₀/(n·R₁₀·R₁₁).

Из этой формулы следует, что при увеличении толщины d₁₀ отрицательного мениска с выпуклым радиусом первой оптической поверхности R₁₀ и вогнутым R₁₁ второй оптической поверхности с некоторой величины толщины d₁₀, фокусное расстояние мениска становится положительным. При этом уменьшаются значения аберраций всего объектива, включающего такой положительный мениск, в частности четвертой суммы Зейделя, что позволяет повысить относительное отверстие объектива. Повышению относительного отверстия объектива способствует также то, что мениск 6 теперь является дополнительным положительным компонентом. За мениском 6 может быть расположен светофильтр и одна или несколько плоскопараллельных пластин. Расстояние d₄ между первым и вторым компонентами удовлетворяет условию:

f’4<1,5f’.

Предложенная оптическая система работает как собирающий из бесконечности объектив. Световой поток от предмета, расположенного в бесконечности, попадает в объектив, где проходит через линзы 1, 2, 3, 4, 5, 6 и образует изображение предмета в плоскости наилучшей установки, в которой установлен приемник оптического излучения (не показан).

В соответствии с предложенным решением рассчитана конструкция светосильного объектива, исправленного в спектральном диапазоне от 650 до 900 нм. Его конструктивные параметры приведены в табл.1.

Таблица 1
Радиус, мм	Толщина, мм	Марка стекла	Показатель преломления nе	Коэфф. дисперсии ve	Световой диаметр, мм
R1=165,96					60
	d1=8,5	СТК3	1,662237	57,09
R2=-165,96					59,6
	d2=14,4		1
R3=-83,37					53,2
	d3=4,5	ТФ5	1,761712	27,32
R4=					53,4
	d4=74,5		1
R5=-1000					57,8
	d5=8	ЛК3	1,489118	69,87
R6=-83,37					58
	d6=14,7		1
R7=69.5					52,7
	d7=14,1	СТК3	1,662237	57,09
R8=-69,5					50,9
	d8=4,3	ТФ5	1,761712	27,32
R9=					47,4
	d9=1,5		1
R10=31,99					41,3
	d10=21,2	К8	1,518294	63,83
R11=25,82					24,8
	d11=6		1
Rl2=					22
	d12=1.2	КС13	1,525	63,83
R13=					22
	d13=12,26		1
R14=					10
	d14=1	К8	1,518294	63,83
R15=					10

Характеристики рассчитанного объектива:

фокусное расстояние	67,65 мм
относительное отверстие	1:1,1
угол поля зрения	5°11′
задний фокальный отрезок	3,5 мм
апертурная диафрагма расположена
за линзой 2 на расстоянии	62,8 мм.

В рассчитанном объективе выполнено условие d₄=1,101 f’, где f’ – фокусное расстояние всего объектива для длины волны 766,49 нм. А фокусное расстояние четвертого компонента – мениска 6 для длины волны 766,49 нм f’₄=1616,4 мм, т.е. мениск 6 выполнен положительным. Двояковыпуклая линза третьего компонента выполнена из лантанового стекла СТКЗ группы сверхтяжелых кронов.

В табл.2 приведены аберрации для длины волны 766,49 нм рассчитанного объектива.

Замена сферических оптических поверхностей плоскими позволяет обрабатывать их с помощью имеющегося в наличии в оптическом производстве инструмента и контролировать на интерферометре, не используя пробных стекол. Введение в объектив оптических поверхностей с равными радиусами кривизны обеспечивает большую унификацию пробных стекол и обрабатывающего инструмента. Все это обеспечивает достижение технического результата – повышение технологичности изготовления (в объективе имеются две плоские оптические поверхности и равенство по модулю попарно радиусов шести сферических поверхностей). Кроме того, предложенный светосильный объектив для спектрального диапазона от 650 до 900 нм имеет высокое относительное отверстие 1:1,1 при высоком качестве изображения, что следует из табл.2.

Формула изобретения

1. Светосильный объектив, состоящий из четырех компонентов, первого компонента по ходу лучей – положительного и состоящего из одиночных двояковыпуклой и отрицательной линз, второго компонента – одиночной положительной линзы, третьего компонента – положительного, склеенного из двояковыпуклой и отрицательной линз, четвертого компонента – обращенного вогнутостью к изображению мениска, у которого радиус кривизны выпуклой поверхности больше радиуса кривизны вогнутой поверхности, при этом в первом компоненте радиус кривизны второй поверхности двояковыпуклой линзы по модулю больше радиуса кривизны первой поверхности отрицательной линзы, отличающийся тем, что отрицательные линзы первого и третьего компонентов по ходу лучей – вогнутоплоские, второй компонент выполнен в виде положительного мениска, обращенного выпуклой поверхностью к изображению, и ее радиус кривизны равен радиусу кривизны первой поверхности отрицательной линзы первого компонента, двояковыпуклые линзы первого и третьего компонентов выполнены каждая симметричной и из одного материала, а четвертый компонент – мениск – выполнен положительным.

2. Светосильный объектив по п.1, отличающийся тем, что расстояние d₄ между первым и вторым компонентами удовлетворяет условию
f’4<1,5f’,
где f’ – фокусное расстояние объектива.

РИСУНКИ

‘,
