Патент на изобретение №2351895

(54) СПОСОБ ОПРЕДЕЛЕНИЯ ВЕСА ЕДИНИЧНОГО ЛИНЕЙНОГО ИЗМЕРЕНИЯ

(57) Реферат:

Изобретение относится к геодезической измерительной технике и может быть использовано для оценки непосредственно в полевых условиях с высокой степенью объективности и достоверности результатов единичных линейных измерений на расстоянии более 1353 метров. Сущность: способ предусматривает проведение дополнительных измерений по контрольным маркам миры с тремя горизонтальными марками в виде отражателей. Центральную контрольную марку совмещают с визирной целью и светодальномером с точностью t_L измеряют длины визирных лучей L₁, L₂, L до контрольных марок миры. По результатам измерений вычисляют расстояние между центрами крайних марок по формуле

b_практ=(2L₁²+2L₂²-4L²)^1/2 и найденное значение сравнивают с его фиксированным значением b_миры. О весе единичного линейного измерения E_L судят по отношению абсолютного значения разности

_b=|b_миры-b_практ| к теоретической точности линейного измерения t_L, рассчитывая его численное значение по формуле E_L=(1+_b/t_L)^-1. Технический результат: расширение области применения и повышение объективности и достоверности результатов. 1 з.п. ф-лы, 1 ил.

Изобретение относится к геодезической измерительной технике и может быть использовано для оценки непосредственно в полевых условиях единичных результатов линейных измерений при производстве геодезических работ.

Известен способ определения веса единичного геодезического измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительного измерения по шкале миры, фиксирующей изменение геометрических размеров раздельно визируемых объектов с изменением длины визирного луча при наблюдении в оптимальных условиях при максимальной разрешающей способности вооруженного глаза наблюдателя, и расчет численного значения как отношение R_н/R_o, где R_н – длина визирного луча до визирной цели; R_o – результат дополнительного измерения (описание RU 2234061, МПК⁷ G01C 15/06, 2003.03.31).

Известный способ может быть использован только при производстве высокоточного нивелирования, что ограничивает область его применения.

Средства, используемые в известном способе, для получения результатов сравнения и выбор критерия в расчетах численного значения веса единичного измерения не позволяют оценить текущее состояние всех компонентов основного линейного измерения, влияющих на равноточность единичных измерений, в том числе физиологическое состояние наблюдателя, техническое состояние геодезического прибора, состояние среды, в которой проходит визирный луч, техническое состояние визирной цели. Это снижает точность оценки доверия к единичным результатам линейных измерений.

Задача изобретения – разработка универсального способа определения веса единичного линейного измерения.

Технический результат от использования способа – расширение области применения и повышение объективности и достоверности результатов.

Технический результат достигается тем, что в способе определения веса единичного линейного измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающем проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, для измерений используют миру с тремя горизонтальными марками в виде отражателей, центральную из которых совмещают с визирной целью и измеряют длины визирных лучей L₁, L₂, L соответственно до крайних и средней контрольных марок миры, а о весе единичного линейного измерения E_L судят по абсолютному значению разности эталонного расстояния b_миры между центрами крайних контрольных марок миры и его практического значения

b_практ, рассчитанного по результатам измерений из выражения b_практ=(2L₁²+2L₂²-4L²)^1/2, определяя при этом численное значение веса по зависимости: E_l=(1+_b/t_L)^-1,

где _b=|b_миры-b_практ|, м; t_L – теоретическая точность линейного измерения, м. В качестве прибора может быть использован светодальномер.

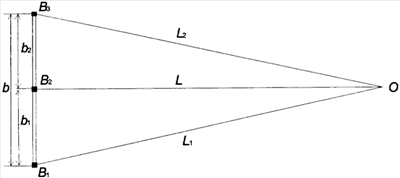

На чертеже изображена (вид сверху) мира с контрольными марками и схема дополнительных измерений.

Мира включает контрольные марки B₁ B₂ В₃ в виде отражателей, установленные на горизонтальной штанге с размещением крайних B₁, В₃ относительно центральной В₂ на равных фиксированных расстояниях b₁=b₂.

Для осуществления способа центральную контрольную марку В₂ совмещают с визирной целью (не показана) и непосредственными полевыми измерениями с точностью m_s светодальномером (не показан) из положения О измеряют длины визирных лучей L₁, L₂, L соответственно до крайних B₁, В₃ и средней В₂ контрольных марок миры. По результатам измерений, используя свойство медианы ОВ₂ треугольника OB₁В₃ вычисляют длину стороны |B₁В₃|, соответствующую расстоянию b_практ между центрами марок B₁В₃, по формуле b_практ=(2L₁²+2L₂²-4L²)^1/2 и найденное значение сравнивают с его фиксированным значением b_миры=b=b₁+b₂. О весе единичного линейного измерения E_L судят по отношению абсолютного значения разности _b=|b_миры-b_практ| к теоретической точности линейного измерения t_L, рассчитываемой как функция измеренных величин (параметров миры). Численное значение E_L вычисляют по формуле E_L=(1+_b/t_L)^-1.

Способ позволяет непосредственно в полевых условиях оценивать с высокой степенью объективности и достоверности результаты единичных линейных измерений визирной цели на расстоянии более 1353 метров.

В таблице ниже приведены примеры результатов дополнительных линейных измерений, производимых для расчета веса единичных линейных измерений, выполненных с помощью светодальномера СТ-5 «Блеск» с точностью измерения расстояний m_s=0.007+0.004S и эталонной мирой с расстоянием между крайними отражателями 1,602 м.

Таблица
Номер измерения	L, м	tL	L1	L2	bпракт	bмиры	b, мм	EL
абс, м	относит.
01	136,482	8	1:18087	136,484	136,484	1,5927	1,6020	-9	0,81
02	138,338	8	1:18315	138,340	138,340	1,5956	1,6020	-6	1,17
03	142,332	8	1:18804	142,334	142,334	1,5982	1,6020	-4	1,97
04	145,047	8	1:19135	145,049	145,049	1,6111	1,6020	9	0,84
05	161,890	8	1:21169	161,892	161,892	1,6074	1,6020	5	1,41
06	168,342	8	1:21938	168,344	168,344	1,5964	1,6020	-6	1,37
07	177,485	8	1:23020	177,487	177,487	1,6082	1,6020	6	1,24
08	281,529	8	1:34645	281,530	281,530	1,6010	1,6020	-1	8,31
09	283,539	8	1:34858	283,540	283,540	1,5891	1,6020	-13	0,63
10	287,379	8	1:35263	287,380	287,380	1,5981	1,6020	-4	2,07
11	298,372	8	1:36416	298,373	298,373	1,5811	1,6020	-21	0,39
12	306,680	8	1:37279	306,681	306,681	1,5850	1,6020	-17	0,48
13	315,823	8	1:38220	315,824	315,824	1,6138	1,6020	12	0,70
14	319,817	8	1:38629	319,818	319,818	1,6017	1,6020	0	26,45
15	423,861	9	1:48745	423,862	423,862	1,5741	1,6020	-28	0,31
16	443,419	9	1:50540	443,420	443,420	1,5887	1,6020	-13	0,66
17	451,881	9	1:51306	451,882	451,882	1,5861	1,6020	-16	0,55
18	458,155	9	1:51871	458,156	458,156	1,5726	1,6020	-29	0,30
19	464,864	9	1:52471	464,865	464,865	1,6069	1,6020	5	1,81
20	484,165	9	1:54177	484,166	484,166	1,5915	1,6020	-11	0,85
21	585,751	9	1:62694	585,752	585,752	1,6130	1,6020	11	0,85
22	590,219	9	1:63052	590,219	590,220	1,6081	1,6020	6	1,52
23	601,346	9	1:63936	601,346	601,347	1,5802	1,6020	-22	0,43
24	603,202	9	1:64083	603,203	603,202	1,5733	1,6020	-29	0,33
25	626,497	10	1:65906	626,498	626,497	1,5916	1,6020	-10	0,91
26	739,684	10	1:74275	739,684	739,684	1,6030	1,6020	1	10,14
27	763,236	10	1:75922	763,236	763,236	1,6096	1,6020	8	1,32
28	767,704	10	1:76231	767,704	767,704	1,6377	1,6020	36	0,28
29	771,544	10	1:76495	771,544	771,544	1,5561	1,6020	-46	0,22
30	901,574	11	1:85004	901,574	901,574	1,5429	1,6020	-59	0,18
31	908,025	11	1:85404	908,025	908,025	1,5804	1,6020	-22	0,49
32	910,036	11	1:85529	910,036	910,036	1,6236	1,6020	22	0,49
33	1055,083	11	1:94033	1055,083	1055,083	1,5448	1,6020	-57	0,20
34	1069,916	11	1:94854	1069,916	1069,916	1,6080	1,6020	6	1,88
35	1191,565	12	1:101270	1191,565	1191,565	1,6060	1,6020	4	2,96
36	1353,455	12	1:109028	1353,455	1353,455	1,6076	1,6020	6	2,21

Формула изобретения

1. Способ определения веса единичного линейного измерения в системе наблюдатель – прибор – визирный луч – визирная цель, предусматривающий проведение дополнительных измерений по контрольным маркам миры и расчет численного значения веса, отличающийся тем, что для измерений используют миру с тремя горизонтальными марками в виде отражателей, центральную из которых совмещают с визирной целью, и измеряют длины визирных лучей L₁, L₂, L соответственно до крайних и центральной контрольных марок миры, а о весе единичного линейного измерения E_L судят по абсолютному значению разности эталонного расстояния b_миры между центрами крайних контрольных марок миры и его практического значения b_практ, рассчитанного по результатам измерений из выражения b_практ=(2L₁²+2L₂²-4L²)^1/2, определяя при этом численное значение веса по зависимости
E_L=(1+_b/t_L)^-1,
где _b=|b_миры-b_практ|, м,
t_L – теоретическая точность линейного измерения, м.

2. Способ по п.1, отличающийся тем, что в качестве прибора используют светодальномер.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 23.06.2008

Извещение опубликовано: 10.05.2010 БИ: 13/2010
