Патент на изобретение №2351885

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2351885 (13) C1
(51) МПК

F42B12/08 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2007123255/02, 21.06.2007

(24) Дата начала отсчета срока действия патента:

21.06.2007

(46) Опубликовано: 10.04.2009

(56) Список документов, цитированных в отчете о
поиске:
АРТИЛЛЕРИЯ И РАКЕТА. – М.: ВОЕНИЗДАТ, 1968, с.128. RU 2120103 С1, 10.10.1998. RU 2265791 С1, 10.12.2005. RU 2235272 С1, 27.08.2004. US 4913057 A1, 03.04.1990. DE 4023482 A1, 30.01.1992. CH 667526 A5, 14.10.1998. GB 752066 А, 04.07.1956.

Адрес для переписки:

300001, г.Тула, Щегловская засека, ГУП “Конструкторское бюро приборостроения”

(72) Автор(ы):

Шипунов Аркадий Георгиевич (RU),
Кузнецов Владимир Маркович (RU),
Жуков Владимир Петрович (RU),
Алексеев Александр Николаевич (RU),
Козлов Денис Валерьевич (RU)

(73) Патентообладатель(и):

Государственное унитарное предприятие “Конструкторское бюро приборостроения” (RU)

(54) БРОНЕБОЙНЫЙ СНАРЯД

(57) Реферат:

Изобретение относится к боеприпасам, используемым в малогабаритных ракетных комплексах. В снаряде внутри баллистического обтекателя перед боевой частью кинетического действия с конической передней частью расположен бронебойный наконечник, выполненный в виде трубок, соединенных между собой ослабленными перемычками. Повышается пробиваемость наклонной брони. 2 з.п. ф-лы, 6 ил.

Предлагаемое изобретение относится к военной технике, а именно к устройствам пробития брони снарядами с подкалиберным бронебойным сердечником, и может быть использовано в конструкции малогабаритных ракетных комплексов.

Известен бронебойный снаряд, выбранный в качестве прототипа, содержащий прочный корпус – основную боевую часть кинетического действия с конической передней частью, на которую установлен сплошной бронебойный наконечник из более мягкого, чем основная боевая часть материала, предназначенный для предохранения основной боевой части от разрушения в начальный момент пробития, перед бронебойным наконечником установлен баллистический наконечник (бронебойный снаряд, «Артиллерия и ракеты», военное издательство министерства обороны СССР, Москва – 1968, стр.128). При этом эффективность бронебойного наконечника определяется его толщиной, которая ограничена внешними обводами снаряда, влияющими на его баллистику, и массой, которая также ограничена, так как ее увеличение влияет на начальную скорость снаряда.

Недостатком такого устройства является то, что для снарядов большого удлинения с боевой частью кинетического действия, имеющих большую поперечную нагрузку (кг/мм2), такой бронебойный наконечник малоэффективен, так как произойдет его прокалывание из-за малой относительной толщины. Кроме этого, при подходе снаряда к броне под углом бронебойный наконечник выполняет роль смазки и способствует скольжению снаряда по поверхности брони и его рикошету.

Задачей данного предлагаемого изобретения является создание эффективных бронебойных снарядов большого удлинения с возможностью пробития наклонной брони.

Решение указанной задачи заключается в том, что в известном бронебойном снаряде, содержащем боевую часть кинетического действия с конической передней частью, бронебойный наконечник и баллистический обтекатель, бронебойный наконечник выполнен в виде трубок, соединенных между собой ослабленными перемычками, и расположен внутри баллистического обтекателя перед боевой частью, внутри бронебойного наконечника установлена втулка, выполненная из материала с более высокой, чем у материала наконечника, пластичностью, преимущественно из меди.

Технический результат предлагаемого изобретения заключается в том, что снижается ударная нагрузка, действующая на боевую часть снаряда при встрече с броней за счет выдавливания им пластичной втулки из более прочной трубки и повышается эффективность пробития наклонной брони за счет уменьшения угла подхода боевой части, вызываемого вращающим моментом, появляющимся при отламывании в результате рикошета по ослабленным перемычкам трубки бронебойного наконечника.

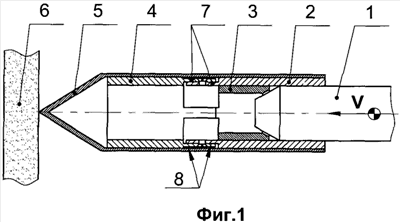

На фиг.1, 2, 3 приведена конструкция и принцип действия бронебойного снаряда при нулевом угле подхода снаряда к броне, на фиг.4, 5, 6 при подходе снаряда к броне под углом, где:

1 – боевая часть кинетического действия;

2 – трубка бронебойного наконечника;

3 – втулка;

4 – трубка бронебойного наконечника;

5 – баллистический обтекатель;

6 – броня;

7 – ослабленные перемычки;

8 – обнижения перемычек

Устройство и принцип работы бронебойного снаряда заключается в следующем:

Бронебойный снаряд состоит из боевой части кинетического действия [1], передняя часть которой имеет коническую форму. Со стороны переднего торца на боевую часть установлены трубки бронебойного наконечника [2, 4], телескопически соединенные между собой перемычками [7], ослабленными обнижениями [8]. Внутри наконечника перед боевой частью установлена втулка [3] из материала с более высокой, чем у материала трубок, пластичностью. Наконечник размещен внутри баллистического обтекателя [5] (фиг.1).

При фронтальном ударе о броню [6] происходит раскрыв и смятие баллистического обтекателя в результате смещения вперед боевой части вместе с наконечником.

При остановке наконечника (фиг.2) происходит увеличение пластических свойств втулки за счет перехода части ее кинетической энергии во внутреннюю тепловую энергию. Дальнейшее движение боевой части приводит к выдавливанию пластичной втулки между наружной стенкой корпуса и внутренней стенкой трубки наконечника (фиг.3). При этом за счет выдавливания материала втулки при прохождении боевой части снаряда через наконечник происходит снижение ударной нагрузки на корпус при встрече с броней, а выдавливаемый пластичный материал выступает в качестве смазки при прохождении корпуса через трубку наконечника.

При ударе снаряда о броню под углом (фиг.4) передняя часть баллистического обтекателя и первая трубка наконечника под действием силы Fp, возникающей вследствие рикошета, отводится вверх, при этом происходит излом наконечника в зоне активной деформации, образованной ослабленными перемычками трубок (фиг.5). Дальнейшее движение снаряда приведет к застреванию передней трубки наконечника и баллистического обтекателя в наружных слоях брони, при этом происходит ее разворот относительно точки упора в броню под действием момента Мвр1. В результате разворота передняя трубка воздействует на переднюю часть следующей трубки бронебойного наконечника с силой Fп, вызывая появление на снаряде вращающего момента Мвр2 относительно центра масс и поворота его на угол . Поворот снаряда приведет к уменьшению угла подхода боевой части к броне и, следовательно, уменьшению толщины пробиваемой брони на величину В (фиг.6). После удара оставшейся части бронебойного наконечника о броню происходит выдавливание пластичной трубки, аналогичное описанному в случае для фронтального удара.

Таким образом, предлагаемое изобретение обеспечивает:

– работоспособность бронебойных снарядов большого удлинения за счет предохранения корпуса снаряда от разрушения в начальный момент пробития брони;

– пробитие наклонной брони за счет уменьшения угла подхода снаряда к броне, вызываемого вращающим моментом, возникающим при отламывании бронебойного наконечника.

Формула изобретения

1. Бронебойный снаряд, содержащий боевую часть кинетического действия с конической передней частью, бронебойный наконечник и баллистический обтекатель, отличающийся тем, что бронебойный наконечник выполнен в виде трубок с ослабленными перемычками и расположен внутри баллистического обтекателя перед боевой частью.

2. Снаряд по п.1, отличающийся тем, что внутри бронебойного наконечника установлена втулка, выполненная из материала с более высокой, чем у материала бронебойного наконечника, пластичностью.

3. Снаряд по п.2, отличающийся тем, что втулка выполнена из меди.

РИСУНКИ
