Патент на изобретение №2351874
|
||||||||||||||||||||||||||
(54) СПОСОБ ПОДГОТОВКИ В АВТОМАТИЗИРОВАННОМ РЕЖИМЕ СТРЕЛЬБЫ ИЗ АРТИЛЛЕРИЙСКОГО ОРУДИЯ
(57) Реферат:
Изобретение относится к способу баллистической подготовки стрельбы артиллерийских орудий и может использоваться для баллистической подготовки стрельбы в автоматическом режиме самоходных артиллерийских орудий. Технический результат – повышение эффективности стрельбы, увеличение темпа стрельбы, исключение необходимости производства прогревочного выстрела. Способ автоматизированной баллистической подготовки стрельбы заключается в том, что поправка на стрельбу на разогрев ствола орудия вводится автоматически при каждом выстреле. Для учета разогрева ствола перед выстрелом предлагается с внешней стороны ствола установить датчики температуры. При стрельбе с датчиков температуры считывают сигнал, пропорциональный температуре ствола по всей его длине, значение которого учитывают при расчете и введении поправки в начальную скорость снаряда. 1 ил.
Изобретение относится к способу баллистической подготовки стрельбы артиллерийских орудий и может использоваться для баллистической подготовки стрельбы в автоматическом режиме самоходных артиллерийских орудий. Баллистическая подготовка орудия включает определение поправок на стрельбу из-за [1]: – износа канала ствола орудия; – отклонения от нормальной (+15°С) температуры метательного заряда; – изменения свойств партии метательных зарядов; – баллистических характеристик снарядов. При стрельбе из артиллерийских орудий в результате теплообмена между пороховыми газами, имеющими температуру до 3500 К, и стволом последний разогревается до 700 К и более. В результате этого увеличивается внутренний диаметр канала ствола и как следствие зазор между снарядом и каналом ствола. В этом случае при движении снаряда по каналу ствола увеличивается расход пороховых газов через данный зазор, что снижает коэффициент полезного действия орудия и начальную скорость снаряда [1]. Для штатных артиллерийских орудий при достижении максимально допустимого износа уменьшение начальной скорости снаряда достигает 6%, что соответствует ошибке по дальности до 1 км [2]. Кроме того, разогрев ствола орудия является причиной изменения баллистического коэффициента снарядов. Неучет перечисленных изменений может привести для отдельных артиллерийских орудий и номеров зарядов к ошибкам дальности, значения которых могут достигать 1,8% от топографической дальности до цели [3]. Поэтому для обеспечения высокой точности стрельбы артиллерии необходимо учитывать также изменение начальной скорости снарядов и изменение баллистического коэффициента снарядов вследствие разогрева ствола орудия при стрельбе. Изобретение предполагает способ подготовки в автоматизированном режиме стрельбы из артиллерийского орудия с учетом поправки в начальную скорость снаряда на разогрев ствола орудия. Прототипами данного изобретения являются изобретения RU 2282813 С1 (МПК F41G 3/12, F41G 31/100) от 7.06.2005 г. [4], RU 2282812 С1 (МПК F41G 3/12, F41G 31/100) от 16.05.2005 г. [5], RU 2206042 С2 (МПК F41G 3/12) от 10.06.2003 г. [6]. В настоящее время разогрев ствола при стрельбе не учитывается, что снижает скорострельность орудий и эффективность их боевого применения [1, 3]. Перед началом выполнения огневой задачи при низких температурах рекомендуется производить прогревочный выстрел [3], что при коротких огневых налетах снижает эффект внезапности. Целью настоящего изобретения является автоматизированное определение поправки в начальную скорость снаряда на разогрев ствола при каждом выстреле. Указанная цель достигается тем, что предлагается с внешней стороны ствола 1 установить датчики температуры 2 (см. чертеж). При стрельбе в автоматизированном режиме с датчиков температуры 2 считывают сигнал, пропорциональный температуре ствола по всей его длине, значение которого учитывают при расчете на бортовой ЭВМ орудия и введении поправки в начальную скорость снаряда. Изобретение позволяет: 1) повысить эффективность стрельбы с учетом поправки на стрельбу на разогрев ствола при каждом выстреле; 2) увеличить темп стрельбы; 3) исключить необходимость производства прогревочного выстрела. Используемая литература 1. Правила стрельбы и управления огнем артиллерии. Дивизион, батарея, взвод, орудие. ПС и УО-96. Часть 1. – Москва: Военное издательство, 1996. – 375 с. 2. Таблицы стрельбы для равнинных и горных условий 152-мм гаубицы 2А65 и 152-мм самоходной гаубицы 2С19. ТС РГ 3. Пособие по изучению правил стрельбы и управления огнем артиллерии. Дивизион, батарея, взвод, орудие. – Москва: Военное издательство, 1996. – 532 с. 4. Патент RU 2282813 С1 (МПК F41G 3/12, F41G 31/100) от 7.06.2005 г. 5. Патент RU 2282812 С1 (МПК F41G 3/12, F41G 31/100) от 16.05.2005 г. 6. Патент RU 2206 042 С2 (МПК F41G 3/12) от 10.06.2003 г.
Формула изобретения
Способ подготовки в автоматизированном режиме стрельбы из артиллерийского орудия, включающий расчет начальной скорости снаряда с учетом поправки на разогрев ствола при стрельбе, при этом разогрев ствола орудия при стрельбе определяют перед каждым выстрелом посредством установленных по всей длине ствола орудия датчиков температуры путем считывания с них сигналов, которые учитывают при введении поправки в начальную скорость снаряда.

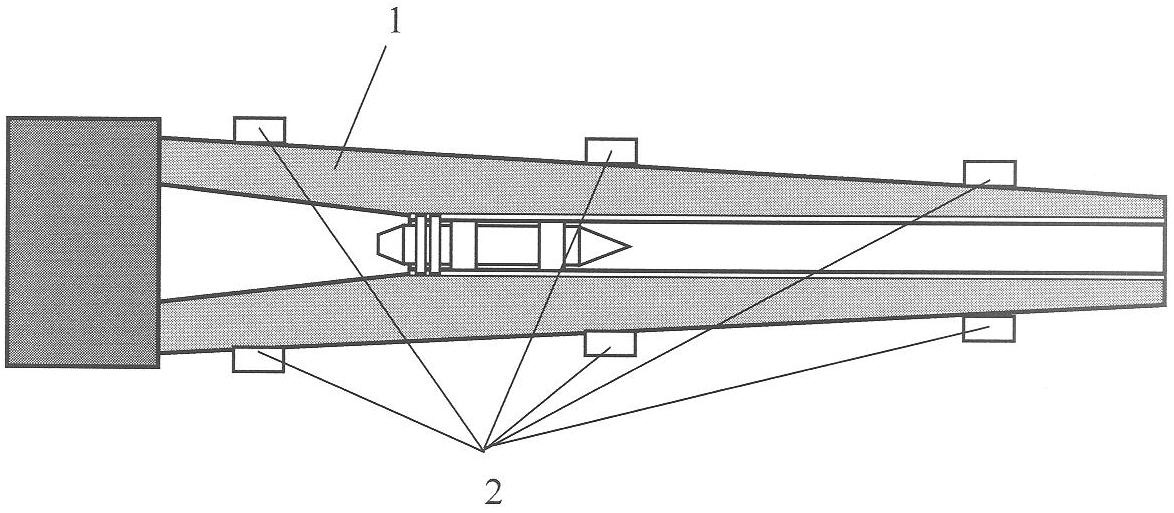

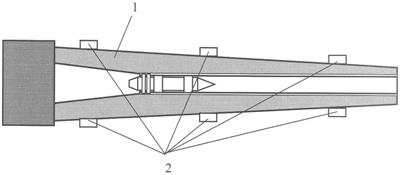

РИСУНКИ
|
||||||||||||||||||||||||||
187. – Москва: Военное издательство, 1994. – 760 с.
