Патент на изобретение №2351823

(54) ФАСОННОЕ УПЛОТНЕНИЕ

(57) Реферат:

Изобретение относится к уплотнительной технике. Кольцо уплотнительное выполнено в виде кольцеобразной замкнутой фигуры. Нормальное сечение уплотнительного кольца выполнено со стороны торцов с прямолинейными участками, на которых выполнены остроугольно расположенные округлые выступы разной высоты от торцов, и двумя оппозитно расположенными с округлениями остроугольными выступами различной высоты, соединенными с упомянутыми выступами, как и прямолинейно расположенные участки, радиусными сопряжениями. Замкнутый профиль уплотнительного кольца представляет собой многократно изменяющийся профиль большего окна и профиль малого окна, сопряженные внутренней, проходящей по нормали поверхностью, а внешний контур профилей уплотнительного кольца выполнен с сопрягаемыми округлениями. Изобретение повышает надежность уплотнения. 3 ил.

Изобретение относится к деталям автомобильного производства и может быть использовано во впускном и выпускном коллекторе в качестве уплотнителя и/или компенсатора зазорного пространства.

За аналог-прототип принято кольцо уплотнительное, упомянутое на с.11, каталожный номер 2108-1003284, индекс А 100, представленное на фиг.А100 с.36. – Блок цилиндров и головка блока, Каталог запасных частей автомобилей ВА3-2108, ВАЗ-2109 и их модификаций / Сост.: Л.А.Мельникова и др. – М.: Машиностроение, 1988. – 152 с.: с ил.

К недостаткам известного технического решения следует отнести отсутствие в уплотнении необходимой ориентированной базовой установки, определяющей его точное месторасположение во взаимосвязи с прочностными и упругими свойствами сопрягаемого с ним материала с температурными режимами эксплуатации.

Задачей изобретения является повышение технологических параметров фасонного уплотнения.

Поставленная задача достигается тем, что кольцо уплотнительное, выполненное в виде кольцеобразной замкнутой фигуры, отличающееся тем, что нормальное сечение уплотнительного кольца выполнено со стороны торцов с прямолинейными участками, на которых выполнены остроугольно расположенные округлые выступы разной высоты от торцов, и двумя оппозитно расположенными с округлениями остроугольными выступами различной высоты, соединенными с упомянутыми выступами, как и прямолинейно расположенные участки, радиусными сопряжениями, при этом замкнутый профиль уплотнительного кольца представляет собой многократно изменяющийся профиль большего окна и профиль малого окна, сопряженные внутренней, проходящей по нормали поверхностью, а внешний контур профилей уплотнительного кольца выполнен с сопрягаемыми округлениями.

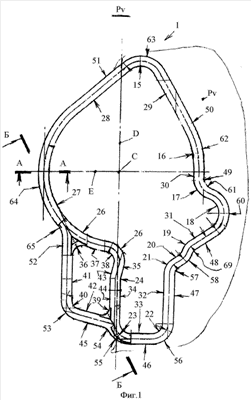

Чертежи: фиг.1 – изображение фасонного уплотнения на виде в плане; фиг.2 – нормальное сечение А-А по периметру фасонного уплотнения; фиг.3 – сечение Б-Б, выполненное по диагонали меньшего окна фасонного уплотнения.

Перечень позиций в чертежах: фасонное уплотнение (1); торцы (2 и 3); округлые выступы (4-9); радиусные сопряжения (10-14); поверхность Р_v; профиль (15-44); контур (45-52); округления (53-65); треугольные площадки (66-69); криволинейные основания (36 и 39).

Пример описания кольца уплотнительного.

Кольцо уплотнительное, выполненное в виде кольцеобразной замкнутой фигуры, отличающееся тем, что:

– нормальное сечение уплотнительного кольца (1) выполнено со стороны торцов (2 и 3) с прямолинейными участками, на которых выполнены остроугольно расположенные округлые выступы (4-7) разной высоты от торцов (2 и 3), и двумя оппозитно расположенными с округлениями остроугольными выступами (8 и 9) различной высоты, соединенными с упомянутыми выступами (8 и 9), как и прямолинейно расположенные участки, радиусными сопряжениями (10-14);

– замкнутый профиль уплотнительного кольца представляет собой многократно изменяющийся профиль (15-35) большего окна и профиль (36-44) малого окна, сопряженные внутренней, проходящей по нормали, поверхностью;

– внешний контур профилей (45-52) уплотнительного кольца выполнен с сопрягаемыми округлениями (53-65).

Пример выполнения кольца уплотнительного.

Кольцо уплотнительное, выполненное в виде кольцеобразной замкнутой фигуры, выполнено таким образом, что:

1. нормальное сечение уплотнительного кольца (1) выполнено со стороны торцов (2 и 3) с прямолинейными участками, на которых выполнены остроугольно расположенные округлые выступы (4-7) разной высоты от торцов (2 и 3), и двумя оппозитно расположенными с округлениями остроугольными выступами (8 и 9) различной высоты, соединенными с упомянутыми выступами (8 и 9), как и прямолинейно расположенные участки, радиусными сопряжениями (10-14);

2. замкнутый профиль уплотнительного кольца представляет собой многократно изменяющийся профиль (15-35) большего окна и профиль (36-44) малого окна, сопряженные внутренней, проходящей по нормали, поверхностью;

3. внешний контур профилей (45-52) уплотнительного кольца выполнен с сопрягаемыми округлениями (53-65).

Промышленная полезность нового технического решения достигается тем, что используются новые геометрические формы кольца уплотнительного, способного выполнять функции уплотнительного и температурного компенсатора.

Экономическая целесообразность технологической разработки заключается в возможности использования различных сортов резиновых смесей, которые наряду с возможным эпиламированием поверхностного слоя, повышающего прочностные свойства поверхностей, снижают триботехнические свойства сопрягаемых поверхностей и повышают долговечность известных сортов вулканизатов резиновых смесей, которые после перехода в резиновую смесь приобретают новые прочностные свойства наружной поверхности, снижающие истирание.

Формула изобретения

Кольцо уплотнительное, выполненное в виде кольцеобразной замкнутой фигуры, отличающееся тем, что нормальное сечение уплотнительного кольца выполнено со стороны торцов с прямолинейными участками, на которых выполнены остроугольно расположенные округлые выступы разной высоты от торцов, и двумя оппозитно расположенными с округлениями остроугольными выступами различной высоты, соединенными с упомянутыми выступами как и прямолинейно расположенные участки радиусными сопряжениями, при этом замкнутый профиль уплотнительного кольца представляет собой многократно изменяющийся профиль большего окна и профиль малого окна, сопряженные внутренней, проходящей по нормали, поверхностью, а внешний контур профилей уплотнительного кольца выполнен с сопрягаемыми округлениями.

РИСУНКИ

MM4A – Досрочное прекращение действия патента СССР или патента Российской Федерации на изобретение из-за неуплаты в установленный срок пошлины за поддержание патента в силе

Дата прекращения действия патента: 10.04.2009

Извещение опубликовано: 27.01.2010 БИ: 03/2010

NF4A – Восстановление действия патента СССР или патента Российской Федерации на изобретение

Дата, с которой действие патента восстановлено: 27.01.2010

Извещение опубликовано: 27.01.2010 БИ: 03/2010
