Патент на изобретение №2351803

(54) СПОСОБ ОБЕСПЕЧЕНИЯ ПУСКА ЭЛЕКТРОНАСОСОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Группа изобретений относится к области эксплуатации насосов. Способ обеспечения пуска погружного электронасоса с питанием от источника соизмеримой мощности заключается в том, что во всасывающую трубу электронасоса в момент пуска подводится воздух. Устройство для осуществления способа включает погружной электронасос и источник питания соизмеримой мощности. Для подачи воздуха во всасывающую трубу электронасоса используется трубка, нижний конец которой соединен ниже уровня воды с всасывающей трубой, а верхний конец трубки соединен с нагнетательной трубой на расстоянии 2-3 метра выше уровня воды в скважине. Группа изобретений направлена на обеспечение пуска погружных электронасосов с питанием от источника соизмеримой мощности. 2 н.п. ф-лы, 1 ил.

Группа изобретений относится к области эксплуатации насосов.

Известен способ регулирования производительности насосов подводом воздуха во всасывающую трубу [SU 392273 А, 27.07.1973], недостатком этого способа является то, что он может быть использован только для уменьшения производительности насосов в статических условиях.

Известен способ обеспечения пуска насосов с питанием от источника соизмеримой мощности, заключающийся в том, что во всасывающую трубу насоса в момент пуска подводится воздух [SU 335441 А, 11.04.1972].

Из указанного источника известно также устройство для осуществления способа обеспечения пуска насосов, включающее насос и источник питания соизмеримой мощности, причем всасывающая труба насоса погружена в воду, а для подачи воздуха во всасывающую трубу в последней выше уровня воды выполнено отверстие, перекрываемое управляемым запорным клапаном при эксплуатации насоса.

Однако этот способ и устройство для его осуществления нельзя применять для погружных электронасосов, т.к. во время эксплуатации они находятся под уровнем жидкости, и поэтому всасывающая труба не сообщается с атмосферным воздухом.

Известно, что высокоскоростные погружные электронасосы с питанием от источника соизмеримой мощности отличаются тяжелыми условиями пуска и одноступенчатый пуск их невозможен [Введение в бесконтактные электрически системы. – Кишинев, 1975. – С.15].

Это объясняется тем, что при подключении электронасоса к источнику питания насос не запускается из-за снижения напряжения и, следовательно, значительного снижения пускового момента.

Задачей группы изобретений является обеспечение пуска погружных электронасосов с питанием от источника соизмеримой мощности.

Технический результат в способе обеспечения пуска погружного электронасоса с питанием от источника соизмеримой мощности, согласно изобретению достигается тем, что во всасывающую трубу электронасоса в момент пуска подводится воздух.

Технический результат в устройстве для осуществления способа обеспечения пуска погружного электронасоса, включающем погружной электронасос и источник питания соизмеримой мощности, согласно изобретению достигается тем, что для подачи воздуха во всасывающую трубу электронасоса используется трубка, нижний конец которой соединен ниже уровня воды с всасывающей трубой, а верхний конец трубки соединен с нагнетательной трубой на расстоянии 2-3 метра выше уровня воды в скважине.

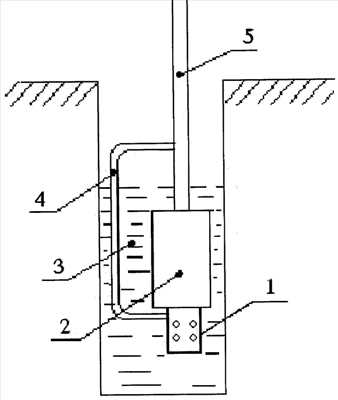

Сущность изобретения поясняется чертежом, на котором изображена схема устройства для осуществления способа.

Устройство для осуществления способа включает погружной электронасос 2 и источник питания соизмеримой мощности (условно не показан). Для подачи воздуха во всасывающую трубу 1 электронасоса 2 используется трубка 4, нижний конец которой соединен ниже уровня воды в скважине 3 с всасывающей трубой 1. Верхний конец трубки 4 соединен с нагнетательной трубой 5 на расстоянии 2-3 метра выше уровня воды в скважине 3. Диаметр трубки 4 составляет 0,1 диаметра нагнетательной трубы 5. Нижний конец трубки 4 соединен с всасывающей трубой 1 в непосредственной близости от входа в рабочее колесо электронасоса 2.

Способ осуществляется следующим образом.

Во время пуска электронасоса 2 во всасывающую трубу 1 вместе с водой засасывается воздух, находящийся в трубке 4 и нагнетательной трубе 5. Вода, поднимаясь по нагнетательной трубе 5, перекрывает трубку 4, и подача воздуха прекращается. Объем воздуха, засасываемый электронасосом 2, обеспечивает его надежный пуск.

Изобретение может быть применено для водоснабжения животноводческих ферм, а также для поения животных при отгонном животноводстве.

Формула изобретения

1. Способ обеспечения пуска погружного электронасоса с питанием от источника соизмеримой мощности, отличающийся тем, что во всасывающую трубу электронасоса в момент пуска подводится воздух.

2. Устройство для осуществления способа по п.1, включающее погружной электронасос и источник питания соизмеримой мощности, отличающееся тем, что для подачи воздуха во всасывающую трубу электронасоса используется трубка, нижний конец которой соединен ниже уровня воды с всасывающей трубой, а верхний конец трубки соединен с нагнетательной трубой на расстоянии 2-3 м выше уровня воды в скважине.

РИСУНКИ
