Патент на изобретение №2351797
|
||||||||||||||||||||||||||
(54) ВЕТРОЭНЕРГОАГРЕГАТ СЕГМЕНТНОГО ТИПА
(57) Реферат:
Изобретение относится к ветроэнергетике, а именно к устройствам, преобразовывающим энергию ветра в электрическую или другие виды энергии. Ветроэнергоагрегат сегментного типа содержит неподвижную раму, подшипниковые узлы, ветроколеса с лопастями и роторными элементами, магнитопроводы, источник возбуждения и рабочие катушки. Рама выполнена треугольной формы и снабжена в углах тремя колоннами. Подшипниковые узлы закреплены на двух углах рамы, а магнитопроводы – на третьем углу. Закрепленные в подшипниковых узлах ветроколеса установлены под углом, их лопасти имеют симметричный профиль, а магнитопроводы выполнены трапецеидальной формы с боковыми сторонами трапеций, обращенными к рабочим зазорам. Изобретение обеспечивает надежность при простоте конструкции и позволяет использовать энергию ветра противоположных направлений с обеспечением получения электроэнергии без ориентирующего устройства. 2 ил.
Изобретение относится к ветроэнергетике, а именно к устройствам, преобразовывающим энергию ветра в электрическую или другие виды энергии. Известна установка, имеющая рамное основание, установленное неподвижно с постоянной ориентацией на ветер [1]. Недостатком такой системы является однонаправленная ориентация на ветер. Наиболее близким к заявленному по совокупным признакам является многоветряковое ветроприемное устройство с несколькими ветроколесами с ориентацией на ветер, которое содержит поворотную ферму, выполненную в виде двух установленных под углом рам, мачту и энергетические модули [2]. Данный ветроагрегат сегментного типа содержит неподвижную раму, подшипниковые узлы, ветроколеса с роторными элементами, магнитопровод, источник возбуждения и рабочие катушки. Недостатками данного устройства являются сложность конструкции, низкая надежность. Изобретение направлено на устранение указанного недостатка. Это достигается тем, что ветроэнергоагрегат сегментного типа, содержащий неподвижную раму, подшипниковые узлы, ветроколеса с лопастями и роторными элементами, магнитопроводы, источник возбуждения и рабочие катушки, согласно изобретению выполнен таким образом, что рама выполнена треугольной формы и снабжена в углах тремя колоннами, подшипниковые узлы закреплены на двух углах рамы, а магнитопроводы – на третьем углу, при этом закрепленные в подшипниковых узлах ветроколеса установлены под углом, их лопасти имеют симметричный профиль, а магнитопроводы выполнены трапецеидальной формы с боковыми сторонами трапеций, обращенными к рабочим зазорам. Достижение технического результата обусловлено выполнением рамы в виде треугольника с двумя ветроколесами. Сущность изобретения иллюстрируется чертежами, где на фиг.1 показан ветроэнергоагрегат, вид сверху, на фиг.2 – вид спереди. Ветроэнергоагрегат содержит треугольную раму 1, снабженную тремя колоннами 2, 3, 4, установленными по углам. Колонны 2 и 4 снабжены подшипниковыми узлами 5, в которых закреплены вращающиеся ветроколеса с лопастями 6 и роторными элементами 7. На средней колонне 3 установлены магнитопроводы 8 с постоянными магнитами 9 и обмоткой 10. Магнитопроводы 8 выполнены трапецеидальной формы, при этом боковые стороны трапеций образуют рабочие зазоры. Лопасти преимущественно выполняются плоскими (симметричного профиля), что дает возможность использовать ветровые потоки, направленные в разные стороны, но по одной оси. Таким образом, подшипниковые узлы закреплены на двух крайних углах рамы, а магнитопроводы – на третьем среднем (см. фиг.1) углу. Рассмотрим работу устройства при различных положениях набегающего потока: – поток направлен сверху, см. фиг.1. В этом случае наблюдается косое обтекание лопастей 6 обоих ветроколес, оба ветроколеса работают с неполной нагрузкой; – поток направлен посередине между вертикальным и горизонтальным направлением слева, см. фиг.1. В этом случае работает левое, см. фиг.1, ветроколесо, а правое стоит; – поток направлен справа под углом 45°. Работает правое ветроколесо, а левое стоит; – поток направлен снизу, см. фиг.1. Наблюдается косое обтекание обоих ветроколес, но в сторону, противоположную первому случаю; – при правом нижнем косоугольном направлении работает левое ветроколесо; – при левом нижнем косоугольном направлении работает правое ветроколесо. Лопасти ветроэнергоагрегата имеют симметричный профиль, что позволяет использовать энергию ветра противоположных направлений, а применение двух установленных под углом колес обеспечивает возможность получения электроэнергии без ориентирующего устройства. Источники информации 1. Мак-Вейг Д. Применение солнечной энергии. / Пер. с англ. М.: Энергоиздат, 1981. – 216 с., ил. 2. Авторское свидетельство СССР
Формула изобретения
Ветроэнергоагрегат сегментного типа, содержащий неподвижную раму, подшипниковые узлы, ветроколеса с лопастями и роторными элементами, магнитопроводы, источник возбуждения и рабочие катушки, отличающийся тем, что рама выполнена треугольной формы и снабжена в углах тремя колоннами, подшипниковые узлы закреплены на двух углах рамы, а магнитопроводы – на третьем углу, при этом закрепленные в подшипниковых узлах ветроколеса установлены под углом, их лопасти имеют симметричный профиль, а магнитопроводы выполнены трапецеидальной формы с боковыми сторонами трапеций, обращенными к рабочим зазорам.

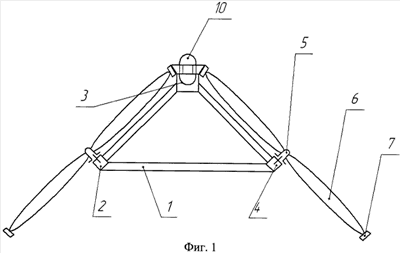

РИСУНКИ
|
||||||||||||||||||||||||||
1409774 / А.М.Литвиненко. Ветроэнергетическая установка / опубл. БИ
