Патент на изобретение №2351773
|
||||||||||||||||||||||||||
(54) ГЛУШИТЕЛЬ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
(57) Реферат:
Изобретение относится к области двигателестроения и может быть использовано в системах выпуска отработавших газов ДВС. Глушитель содержит корпус с передней и задней стенками, поперечные перегородки, разделяющие корпус на камеры, и перфорированную трубу, проходящую сквозь камеры. Каждая камера выполнена в виде резонатора, настроенного на определенную частоту таким образом, что все камеры, вместе взятые, перекрывают диапазон частот шума выпуска двигателя. Частоты настройки резонаторов в ряду выбраны так, что соседние частоты камер отличаются друг от друга в 1,15-1,25 раза. Низкочастотные камеры снабжены патрубками, приваренными к трубе. Глушитель содержит 10-15 камер. Такое выполнение повышает эффективность гашения шума при одновременном уменьшении объема, занимаемого глушителем. 1 з.п. ф-лы, 1 ил.
Изобретение относится к области двигателестроения и может быть использовано в системах выпуска отработавших газов (ОГ) и системах впуска воздуха двигателей внутреннего сгорания (ДВС). Известен глушитель системы выпуска ОГ ДВС, содержащий корпус с передней и задней стенками, поперечные перегородки, разделяющие корпус на камеры, и перфорированную трубу, проходящую сквозь камеры, причем каждая камера выполнена в виде резонатора, настроенного на определенную частоту таким образом, что все камеры, вместе взятые, перекрывают диапазон частот шума выпуска двигателя (патент Германии Недостаток данной конструкции заключается в ее низкой эффективности. Задача изобретения – повышение эффективности глушения шума. Технический результат, достигаемый данным конструктивным решением, заключается в повышении эффективности гашения шума при одновременном уменьшении объема, занимаемого глушителем. Указанный результат достигается тем, что в глушителе системы выпуска ОГ ДВС, содержащем корпус с передней и задней стенками, поперечные перегородки, разделяющие корпус на камеры, и перфорированную трубу, проходящую сквозь камеры, причем каждая камера выполнена в виде резонатора, настроенного на определенную частоту таким образом, что все камеры, вместе взятые, перекрывают диапазон частот шума выпуска двигателя, частоты настройки резонаторов в ряду выбраны так, что соседние частоты камер отличаются одна от другой в 1,15-1,25 раза, а низкочастотные камеры снабжены патрубками, приваренными к трубе. Кроме того, глушитель содержит 10-15 камер. Заявляемое конструктивное решение иллюстрируется чертежом. Глушитель содержит корпус 1, в котором выполнены камеры 2, образованные боковыми стенками и перегородками, и трубу 3, проходящую сквозь камеры. В трубе выполнены отверстия 4, через которые труба сообщается с камерами, а в камерах низкой частоты (большого размера), кроме того, к трубе приварены патрубки 5. Все в целом образует набор резонаторов, настроенных на разные частоты за счет объема камер, проходного сечения отверстий и длин патрубков таким образом, что набор частот резонаторов перекрывает основной диапазон частот шума выхлопа. Во избежание пропусков в спектре частот частоты настройки резонаторов в ряду выбраны так, что соседние частоты отличаются одна от другой в 1,15-1,25 раза. При этом для перекрытия слышимого диапазона шума двигателя требуется 10-15 камер. При работе двигателя звуковые волны проходят по трубе, волна определенной частоты перехватывается настроенным на эту частоту резонатором и возвращается назад в сторону двигателя, за счет чего достигается эффект подавления шума.
Формула изобретения
1. Глушитель системы выпуска отработавших газов двигателя внутреннего сгорания, содержащий корпус с передней и задней стенками, поперечные перегородки, разделяющие корпус на камеры, и перфорированную трубу, проходящую сквозь камеры, причем каждая камера выполнена в виде резонатора, настроенного на определенную частоту таким образом, что все камеры, вместе взятые, перекрывают диапазон частот шума выпуска двигателя, отличающийся тем, что соседние частоты камер отличаются одна от другой в 1,15-1,25 раза, а низкочастотные камеры снабжены патрубками, приваренными к трубе. 2. Глушитель по п.1, отличающийся тем, что он содержит 10-15 камер.

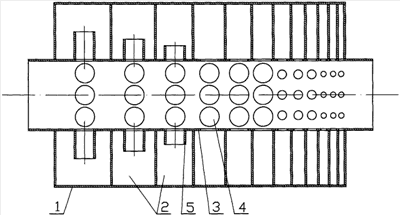

РИСУНКИ
|
||||||||||||||||||||||||||
732733, МПК F01N 1/02, опубл. 1943).
