Патент на изобретение №2351112

(54) СКАРИФИКАТОР

(57) Реферат:

Изобретение относится к сельскому хозяйству. Скарификатор состоит из загрузочного бункера, запорного конуса, диск-ротора течки с мешкодержателем, передаточного механизма с вариатором, корпуса, основания и электродвигателя. Диск-ротор выполнен из стального диска, верхняя часть которого покрыта абразивным материалом. Крышка 10 крепится на том же валу, что и диск-ротор. Крышка представляет собой стальной диск, на нижней стороне которого концентрично укреплены обечайки в виде усеченного конуса различной высоты. Высота обечаек увеличивается по мере удаления от центра. Для прохода семян по диск-ротору внутренняя обечайка установлена с зазором до абразивной поверхности, равным 1,52,0 размера семени, для выравнивания потока семян, а наружная – с зазором в размере одного семени с тем, чтобы проходящие семена соприкасались с абразивной поверхностью и получали мелкие царапины на своей поверхности. Использование изобретения позволит повысить качество обработки семян бобовых трав. 2 ил.

Изобретение относится к сельскому хозяйству и позволит повысить всхожесть семян бобовых трав за счет снижения твердосемянности.

Известен скарификатор СТС-2 (1), содержащий раму, на которой установлена камера ротора с двумя неподвижными обечайками с рашпильной или решетной (энтгранерной) поверхностью, два диск-ротора, жестко сидящих на общем валу, засыпной бункер, циклон с вентилятором и механизм привода, имеющий клиноременный вариатор. Недостатком этого скарификатора является сложность конструкции.

Известен скарификатор (2), который содержит бункер с затвором и вращающийся рабочий орган, например, выполненный в виде стакана и прикрепленных к нему одним концом трубок, расположенный в центре, который, вращаясь, сообщает семенам центробежную скорость с направленным движением по трубкам. Зерна из бункера поступают в стакан и далее движутся по трубкам крестовины под действием центробежной силы, ударяясь на выходе об абразивную поверхность, расположенную под острым углом к движущемуся потоку и выполненную в виде усеченного конуса. При соприкосновении с конической поверхностью на зерна наносятся только царапины при полном отсутствии дробления.

Недостатком этого скарификатора является то, что семена при выходе из трубок с большой скоростью получают значительную ударную нагрузку при встрече с абразивной поверхностью и разрушаются.

Цель изобретения – повышение качества обработки семян бобовых трав.

Поставленная цель достигается тем, что скарифицирующий ротор выполнен в виде диска, покрытого абразивом, расположен на вертикальном валу вместе с крышкой, на внутренней поверхности которой концентрично закреплены обечайки в форме усеченного конуса, зазор между которыми до абразивной поверхности ротора изменяется от центра к периферии и составляет на входе семян 1,52,0 размера обрабатываемых семян, а на выходе – один.

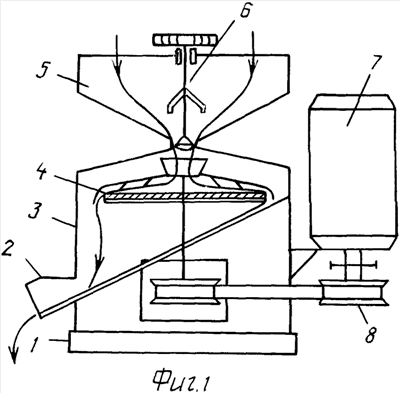

На фиг.1 представлен вид сбоку скарификатора, на фиг.2 – вид сбоку ротора.

Скарификатор состоит из загрузочного бункера 5, запорного конуса 6, диск-ротора 4, течки с мешкодержателем 2, передаточного механизма с вариатором 8, корпуса 3, основания 1, электродвигателя 7.

Диск-ротор выполнен из стального диска 13, верхняя часть которого покрыта абразивным материалом 9. Крышка 10 крепится на том же валу, что и диск-ротор 4. Крышка 10 представляет собой стальной диск, на нижней стороне которого концентрично укреплены обечайки 11 и 12 в виде усеченного конуса различной высоты. Высота обечаек 11 и 12 увеличивается по мере удаления от центра. Для прохода семян по диск-ротору 4 внутренняя обечайка 11 установлена с зазором до абразивной поверхности 9, равным 1,52,0 размера семени, для выравнивания потока семян, а наружная обечайка 12 – с зазором в размере одного семени с тем, чтобы проходящие семена соприкасались с абразивной поверхностью 9 и получали мелкие царапины на своей поверхности.

Скарификатор работает следующим образом: семена бобовых трав засыпают в бункер 5, на течку с мешкодержателем 2 навешивается мешок, включают электродвигатель 7, устанавливают с помощью вариатора 8 частоту вращения диск-ротора 4, запорным конусом 6 устанавливают подачу семян во вращающийся диск-ротор 4. Под действием центробежных сил семена перемещаются по абразивной поверхности диск-ротора 4. Встречаясь при движении с первой внутренней обечайкой 11, поток семян выравнивается по высоте слоя ориентировочно в 1,52,0 размера семени, а при прохождении второй наружной обечайки 12 слой семян выравнивается по размеру одного семени. Поэтому проход семян по абразивной поверхности 9 диск-ротора 4 обеспечивает мягкое безударное нанесение царапин (скарифицирование) на семяна бобовых трав, тем самым повышая их всхожесть.

Источники информации

1. Гладков Н.Г. Зерноочистительные машины, Машгиз, М., 1961, стр.271-273.

2. Патент РФ 2146861 «Скарификатор», А01С 1/00, бюл. 9, 2000.

Формула изобретения

Скарификатор, содержащий бункер с запорным конусом, корпус и расположенный внутри последнего диск-ротор, отличающийся тем, что скарифицирующий ротор, выполненный в виде диска, покрытого абразивом, расположен на вертикальном валу вместе с крышкой, на внутренней поверхности которой концентрично закреплены обечайки в форме усеченного конуса, зазор между которыми до абразивной поверхности ротора изменяется от центра к периферии и составляет на входе семян 1,52,0 размера обрабатываемых семян, а на выходе – один.

РИСУНКИ
