Патент на изобретение №2351105

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2351105 (13) C1
(51) МПК

H05K7/20 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2008101952/09, 18.01.2008

(24) Дата начала отсчета срока действия патента:

18.01.2008

(46) Опубликовано: 27.03.2009

(56) Список документов, цитированных в отчете о
поиске:
RU 2314663 С2, 10.01.2008. RU 2213436 С2, 27.09.2003. RU 2240606 С2, 20.11.2004. JP 7-067231 A, 10.03.1995. US 3328642 A, 27.06.1967. DE 19932441 A1, 25.01.2001.

Адрес для переписки:

367015, Республика Дагестан, г.Махачкала, пр. имама Шамиля, 70, ГОУ ВПО ДГТУ, отдел интеллектуальной собственности

(72) Автор(ы):

Исмаилов Тагир Абдурашидович (RU),
Евдулов Олег Викторович (RU),
Махмудова Марьям Магомедовна (RU)

(73) Патентообладатель(и):

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ “ДАГЕСТАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ” (ДГТУ) (RU)

(54) УСТРОЙСТВО ДЛЯ ОТВОДА ТЕПЛА ОТ ЭЛЕМЕНТОВ РАДИОЭЛЕКТРОННОЙ АППАРАТУРЫ С ПОВТОРНО-КРАТКОВРЕМЕННЫМИ ТЕПЛОВЫДЕЛЕНИЯМИ

(57) Реферат:

Изобретение относится к радиоэлектронике, в частности к области охлаждения элементов радиоэлектронной аппаратуры (РЭА), работающих в режиме с повторно-кратковременными тепловыделениями. Технический результат – снятие ограничений на продолжительность паузы в работе элемента РЭА. Достигается тем, что в металлическом контейнере выполнены сквозные горизонтально расположенные воздуховоды, представляющие собой трубопроводы, длина которых соответствует ширине контейнера, через которые во время паузы в работе элемента РЭА прокачивается воздух посредством вентиляторов, один из которых работает на вдув воздушного потока в воздуховод, а второй – на его выдув. 1 ил.

Изобретение относится к радиоэлектронике, в частности к области охлаждения элементов радиоэлектронной аппаратуры (РЭА), работающих в режиме с повторно-кратковременными тепловыделениями.

В настоящее время одним из эффективных средств отвода тепла от элементов РЭА, работающих в режиме с повторно-кратковременными тепловыделениями, является применение в устройствах для их охлаждения и термостабилизации плавящихся рабочих веществ, обладающих относительно большой теплотой фазовых превращений и надежной многократной обратимостью фазовых превращений. К наиболее распространенному типу таких конструкций относятся конструкции, у которых охлаждаемые элементы РЭА располагаются вне объема с рабочим плавящимся веществом на плоской поверхности разделяющей герметичной оболочки и имеют с ней хороший тепловой контакт [1]. При эксплуатации РЭА основная часть рассеиваемого ею тепла поглощается за счет скрытой теплоты плавления рабочего вещества. После окончания работы аппаратуры происходит остывание рабочего вещества и его затвердевание вследствие теплообмена с окружающей средой.

Важной особенностью теплоотводящего устройства такого типа является значительное превалирование длительности перерыва между включениями аппаратуры над временем работы элемента РЭА в «пиковом» режиме, что является существенным недостатком при необходимости отвода тепла от элемента РЭА с незначительным временем перерыва в работе.

Целью изобретения является снятие ограничений на длительность паузы в работе элементов РЭА, работающих в режиме повторно-кратковременных тепловыделений.

Цель достигается тем, что в металлическом контейнере выполнены сквозные горизонтально расположенные воздуховоды, представляющие собой трубопроводы, длина которых соответствует ширине контейнера, через которые во время паузы в работе элемента РЭА прокачивается воздух посредством вентиляторов, один из которых работает на вдув воздушного потока в воздуховод, а второй – на его выдув.

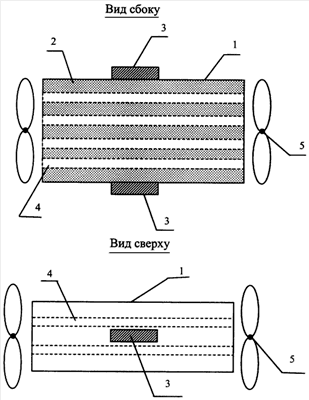

Конструкция устройства приведена на чертеже.

Устройство содержит тонкостенный металлический контейнер 1, заполненный плавящимся рабочим веществом 2, на одной из торцевых поверхностей которого размещается элемент РЭА 3. В металлическом контейнере 1 выполнены сквозные горизонтально расположенные воздуховоды 4. Воздуховоды представляют собой трубопроводы, длина которых соответствует ширине контейнера 1. Во время паузы в работе элемента РЭА осуществляется прокачивание воздуха через воздуховоды 4 посредством вентиляторов 5, запитываемых от источника электрической энергии (не показаны). Причем один из вентиляторов работает на вдув воздушного потока в воздуховод, а второй – на его выдув.

Устройство работает следующим образом.

В процессе цикла работы элемента РЭА 3 тепло, поступающее от него, передается металлической емкости 1 и через поверхность соприкосновения рабочему веществу 2. Происходит прогрев рабочего вещества 2 до температуры плавления и процесс плавления. Температура оболочки металлической емкости 1 и, соответственно, элемента РЭА 3 не будет существенно возрастать по сравнению с температурой плавления рабочего вещества 2, пока существуют обе фазы (твердая и жидкая). По окончании цикла работы элемента РЭА 3 остывание и затвердевание рабочего вещества 2 происходит за счет принудительного прокачивания воздуха вентиляторами 5 через воздуховоды 4. Прокачка через воздуховоды 4 воздуха позволит интенсифицировать процесс охлаждения и затвердевания рабочего вещества.

ЛИТЕРАТУРА

1. Алексеев В.А. Охлаждение радиоэлектронной аппаратуры с использованием плавящихся веществ. М., «Энергия», 1975.

Формула изобретения

Устройство для отвода тепла от элементов РЭА с повторно-кратковременными тепловыделениями, содержащее тонкостенную металлическую емкость, заполненную плавящимся рабочим веществом, на одну из торцевых поверхностей которой устанавливается элемент РЭА, отличающееся тем, что в металлическом контейнере выполнены сквозные горизонтально расположенные воздуховоды, представляющие собой трубопроводы, длина которых соответствует ширине контейнера, через которые во время паузы в работе элемента РЭА прокачивается воздух посредством вентиляторов, один из которых работает на вдув воздушного потока в воздуховод, а второй – на его выдув.

РИСУНКИ
