Патент на изобретение №2350992
|
||||||||||||||||||||||||||
(54) УСТРОЙСТВО МАСКИРОВКИ ОПТИКО-ЭЛЕКТРОННЫХ ПРИБОРОВ ОТ СРЕДСТВ ЛАЗЕРНОЙ ПЕЛЕНГАЦИИ ПРОТИВНИКА
(57) Реферат:
Изобретение относится к области оптико-электронных устройств пеленгации и может быть использовано в устройствах защиты приборов от их обнаружения на поле боя. Техническим результатом является снижение эффективной поверхности рассеивания оптико-электронных приборов при лазерном облучении приборов локатором противника. Технический результат достигается применением съемной бленды с защитным стеклом, на поверхность которого нанесено светопоглощающее покрытие, составляющее около 10% величины поля зрения. Стекло закреплено в бленде прижимным кольцом и имеет клиновидность, которая направляет отраженное лазерное излучение в сторону от источника подсветки. 4 ил.
Изобретение относится к области оптико-электронных устройств пеленгации и может быть использовано в устройствах защиты приборов от их обнаружения на поле боя. Известно, что в условиях современного боя возникает задача – обнаружить и поразить бронированные средства разведки, пункты управления и огневые средства до начала боевых действий. При подсветке лазерным излучением пеленгатора объектов наиболее мощный сигнал отражения создают оптико-электронные приборы [2]. Этот сигнал может быть использован для наведения управляемых боеприпасов на оптико-электронные приборы [1]. Анализ характерных особенностей формы волнового фронта отраженного излучения от оптико-электронных приборов показал, что наиболее вероятны ситуации, когда волновой фронт отраженного излучения будет иметь один экстремум (фиг.1), смещенный относительно центра апертуры ОЭС, либо несколько экстремумов (блестящих точек) в плоскости апертуры лоцируемого ОЭС, расположение которых соответствует схеме, приведенной на фиг.2. Схема и реальное изображение расположения экстремумов поверхности волнового фронта отраженного излучения в плоскости апертуры лоцируемого прибора при нормальном падении фронта зондирующего излучения при наклонном падении фронта зондирующего излучения приведены на фиг.1 и фиг.2 [2]. На фиг.1 и 2 обозначено: 1 – центральная «блестящая точка»; 2…5 – периферийные «блестящие точки». Результаты измерения индикатрис отражения оптико-электронных приборов демонстрируют поэкземплярный разброс характеристик отражения однотипных приборов. Однако для большинства исследуемых приборов основной максимум индикатрисы ЭПР (например, для исследованного образца прибора 1ПН53 он составил Целью изобретения является снижение эффективной поверхности рассеивания (ЭПР) оптико-электронных приборов 3 при лазерном облучении 2 приборов локатором противника 1 (фиг.3). Эта цель достигается применением съемной бленды 4 с защитным «антибликующим» светофильтром 5, на поверхности защитного стекла 9, с другой стороны которого нанесено поглощающее покрытие 6 (фиг.4). Стекло 9 закреплено в бленде прижимным кольцом 7 и имеет клиновидность, которая направляет отраженное излучение в сторону от источника подсветки. При облучении прибора лазерным локатором отраженный сигнал (фиг.3) имеет мощность до 1000 м2, причем максимум распределения мощности отраженного излучения сосредоточен в параксиальной области (в области оптической оси прибора 8) с угловой мерой 0,5°. Использование светопоглощающего покрытия 6 диаметром 0,1 Двх (10% диаметра входной поверхности прибора), пропорциональным угловой мере, снижает мощность отраженного сигнала, то есть маскирует прибор от пеленгации. Съемная бленда 4 не изменяет конструкции прибора. Величина светопоглощающего покрытия 6 составляет около 10% величины поля зрения. Это несколько увеличивает время ведения разведки. Используемая литература. Пархоменко В.А., Устинов Е.М. Способ поражения управляемыми боеприпасами бронированных объектов в местах размещения оптико-электронных приборов. – Федеральный институт промышленной собственности. Решение о выдаче патента на изобретение. Заявка №2003130383/02(032612) МПК 7 F41G 7/00 от 14.10.2003 г. 2. Козирацкий Ю.Л., Попело В.Д. Методы экспериментального исследования характеристик отражения оптико-электронных средств. 5ЦНИИИ МО РФ. 1998. – 186 с. 3 Патент RU 2073903. С1. 4 Патент 323925. G O1S 1/70. Бюллетень №1 за 1972 г. 5. Заявка №2367291 от 5.10.1976. Франция. МКИ G01S 9/62, F42В 15/02. Устройство угловой локации световых объектов и система автоматического наведения, включающая такое устройство. – Опубл. в РЖ Радиотехника. Свод. том 8, 1979.8Е350П.
Формула изобретения
Устройство маскировки оптико-электронных приборов от средств лазерной пеленгации противника, представляющее собой съемную бленду с защитным стеклом, закрепленным в бленде прижимным кольцом, отличающееся тем, что на поверхность защитного стекла нанесено светопоглощающее покрытие, составляющее около 10% величины поля зрения, кроме этого, стекло имеет клиновидность, которая направляет отраженное лазерное излучение в сторону от источника подсветки.

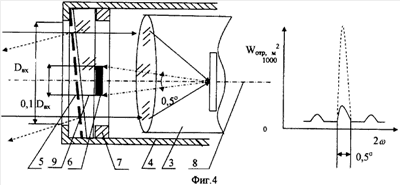

РИСУНКИ
|
||||||||||||||||||||||||||
=1200 м2) сосредоточен для поля зрения прибора 2 в области 0,5°, а положение максимума совпадает с ориентацией оси прибора. Кроме основного, как правило, у прибора имеются вторичные максимумы. Для прибора 1ПН53 первый вторичный максимум был обнаружен под углом
=6°, а следующий под углом
