Патент на изобретение №2350937

(54) ДАТЧИК ОКСИДА УГЛЕРОДА

(57) Реферат:

Изобретение относится к области газового анализа и предназначено для регистрации и измерения содержания оксида углерода. Датчик содержит полупроводниковое основание и подложку. Полупроводниковое основание выполнено из поликристаллической пленки фосфида индия, а подложкой служит электродная площадка пьезокварцевого резонатора. Изобретение обеспечивает повышение чувствительности датчика и технологичность его изготовления. 3 ил.

Изобретение относится к области газового анализа, в частности к детектирующим устройствам, применяемым для регистрации и измерения содержания микропримесей оксида углерода и других газов. Изобретение может быть использовано в экологии.

Известен датчик (детектор) по теплопроводности, действие которого основано на различии теплопроводности паров вещества и газа-носителя (Вяхирев Д.А., Шушукова А.Ф. Руководство по газовой хроматографии. М.: Высш. школа, 1987. – 287 с.) [1].

Однако такой датчик (детектор) чувствителен только к веществам с теплопроводностью, близкой к теплопроводности газа-носителя.

Известен также полупроводниковый газовый датчик на основе оксида индия (In₂O₃

Недостатком данного устройства является его недостаточная чувствительность для контроля содержания оксида углерода, высокая рабочая температура – 300°С и трудоемкость его изготовления.

Ближайшим техническим решением к изобретению является газовый датчик, состоящий из непроводящей подложки и поликристаллической пленки антимонида индия, легированного селенидом цинка, с нанесенными на ее поверхность металлическими электродами (патент РФ № 2206083, М.кл. 7 G01 № 2712) [3].

Недостатком известного устройства является его недостаточная чувствительность при контроле микропримесей оксида углерода и трудоемкость изготовления.

Задачей изобретения является повышение чувствительности и технологичности изготовления датчика.

Поставленная задача решена за счет того, что в известном газовом датчике, содержащем полупроводниковое основание и подложку, согласно изобретению полупроводниковое основание выполнено в виде поликристаллической пленки фосфида индия, а подложкой служит электродная площадка пьезокварцевого резонатора.

Сущность изобретения поясняется чертежами, где представлены на фиг.1 – конструкция заявляемого датчика, на фиг.2 – кривая зависимости величины адсорбции оксида углерода от температуры, на фиг.3 – градуировочная кривая зависимости изменения частоты колебания пьезокварцевого резонатора с нанесенной полупроводниковой пленкой (f) в процессе адсорбции при комнатной температуре от начального давления СО (Р_CO). Последняя наглядно демонстрирует его чувствительность.

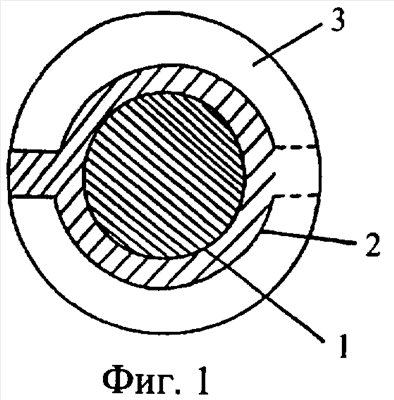

Датчик состоит из полупроводникового основания 1, выполненного в виде поликристаллической пленки фосфида индия, нанесенной на электродную площадку (2) пьезокварцевого резонатора 3 (фиг.1).

Принцип работы такого датчика основан на адсорбционно-десорбционных процессах, протекающих на полупроводниковой пленке, нанесенной на электродную площадку пьезокварцевого резонатора, и вызывающих изменение его массы, а соответственно частоты (f).

Работа датчика осуществляется следующим образом.

Датчик помещают в находящуюся при комнатной температуре камеру (ею может быть обычная стеклянная трубка), через которую пропускают (или в которой выдерживают) анализируемый на содержание оксида углерода газ. При контакте пропускаемого газа с поверхностью полупроводниковой пленки InP(CdS) происходит избирательная адсорбция молекул СО, увеличение массы композиции «пленка – кварцевый резонатор» и изменение частоты колебания последнего. По величине изменения частоты с помощью градуировочных кривых можно определить содержание оксида углерода в исследуемой среде.

Из анализа приведенной на фиг.3 типичной градуировочной кривой, полученной с помощью заявляемого датчика и выражающей зависимость f от содержания оксида углерода (Р_CO), следует: заявляемый датчик при существенном упрощении технологии его изготовления (исключаются операции легирования полупроводникового основания и напыления на него металлических электродов) позволяет определять содержание оксида углерода с чувствительностью, в несколько раз превышающей чувствительность известных датчиков [2, 3].

Конструкция заявляемого датчика позволяет также улучшить и другие его характеристики: быстродействие, регенерируемость, способность работать не только в статическом, но и динамическом режиме.

Рабочий объем устройства менее 0,2 см³. Малые габариты устройства в сочетании с малой массой пленки – адсорбента позволяют снизить постоянную датчика по времени до 10-20 мс.

Формула изобретения

Датчик оксида углерода, содержащий полупроводниковое основание и подложку, отличающийся тем, что полупроводниковое основание выполнено из поликристаллической пленки фосфида индия, а подложкой служит электродная площадка пьезокварцевого резонатора.

РИСУНКИ
