Патент на изобретение №2350733

(54) ОКОННАЯ РЕШЕТКА

(57) Реферат:

Изобретение относится к области строительства, а именно к конструкциям защитных устройств для окон. Изобретение позволит ускорить процесс отпирания решетки. Оконная решетка содержит раму, сетку, установленный в оконном проеме кронштейн, рычаг. Рама выполнена с расположенными в ее углах фиксаторами. Рычаг шарнирно закреплен на кронштейне и выполнен двуплечим, плечи которого шарнирно соединены с имеющими свободные концы двумя вертикальными засовами. Двуплечий рычаг установлен с возможностью фиксации закрываемой створкой окна. Свободные концы засова размещены с возможностью фиксации фиксаторами. 2 ил.

Назначение изобретения

Изобретение относится к защите жилых помещений от незаконного проникновения.

Предыдущий уровень техники

Ближайшим аналогом по сравнению с предлагаемым изобретением является оконная решетка, содержащая сетку, установленный в окном проеме кронштейн, рычаг (см. RU 2017920 С1, 15.08.1994, кл. Е06В 9/02).

Недостаток прототипа

Главным недостатком прототипа (в случае, например, пожара) является невозможность оперативного открывания решетки с целью экстренной эвакуации людей.

Раскрытие изобретения

С целью оперативного открытия оконной решетки оконная рама выполнена с расположенными в ее углах фиксаторами, рычаг шарнирно закреплен на кронштейне и выполнен двуплечим, плечи которого шарнирно соединены с имеющими свободные концы двумя вертикальными засовами, причем двуплечий рычаг установлен с возможностью фиксации закрываемой створкой окна, а свободные концы размещены с возможностью фиксации фиксаторами.

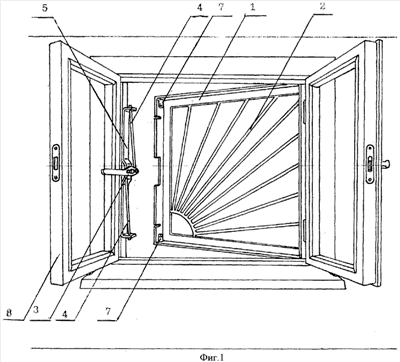

Предложенное техническое решение поясняется фиг.1 и 2, где 1 – рама оконной решетки, 2 – сетка, 3 – двуплечий рычаг, 4 – засов, 5 – кронштейн, 6 – ось двуплечего рычага, 7 – фиксатор и 8 – оконная рама.

Работа изобретения

В горизонтальном положении двуплечего рычага 3 засовы 4 разомкнуты с фиксаторами 7. При развороте двуплечего рычага 7 в вертикальное положение происходит механическое зацепление засовов 4, расположенных на кронштейне 5 (установленным на оконном проеме 1). Далее закрывается оконная рама 8, фиксируя двухплечий рычаг 3 в вертикальном положении. Оконная решетка открывается только изнутри помещения двуплечим рычагом 3 при развороте его в горизонтальное положение только после открытия оконной рамы 8.

Формула изобретения

Оконная решетка, содержащая раму, сетку, установленный в оконном проеме кронштейн, рычаг, отличающаяся тем, что рама выполнена с расположенными в ее углах фиксаторами, а рычаг шарнирно закреплен на кронштейне и выполнен двуплечим, плечи которого шарнирно соединены с имеющими свободные концы двумя вертикальными засовами, причем двуплечий рычаг установлен с возможностью фиксации закрываемой створкой окна, а свободные концы засова размещены с возможностью фиксации фиксаторами.

РИСУНКИ
