Патент на изобретение №2350720
|
||||||||||||||||||||||||||
(54) ПОКРЫТИЕ
(57) Реферат:
Изобретение относится к области строительства, в частности к покрытиям. Технический результат заключается в снижении трудоемкости изготовления и монтажа несущих конструкций покрытия. Покрытие содержит фермы со стоечно-раскосной решеткой и опертые на верхние узлы ферм прогоны из двух швеллеров. Между швеллерами прогонов вставлены подкосы, прикрепленные к прогонам и к стойкам ферм. Стойки решетки ферм выполнены сквозными из двух швеллеров, соединенных с поясами ферм нахлестом стенок швеллеров на пояса ферм. Верхние концы стоек ферм выпущены за габарит верхнего пояса ферм, к которым внахлест прикреплены стенки швеллеров прогонов. Концы подкосов прогонов присоединены внахлест к полкам швеллеров стоек ферм на расстоянии от нижнего пояса фермы, равном 1/3 высоты стойки фермы. 2 ил.
Изобретение относится к области строительства и касается покрытий зданий. Известно покрытие здания, содержащее фермы со стоечно-раскосной решеткой и опертые на верхние узлы ферм прогоны из швеллеров (см. Беленя Е.И. и др. Металлические конструкции, М., Стройиздат, 1986, стр.310, рис.13.1.). Такое покрытие для обеспечения устойчивости ферм из их плоскости требует установки связей, что трудоемко в изготовлении. В другом известном решении покрытие содержит фермы, опертые на верхние узлы ферм поперечные конструкции и подкосы, прикрепленные к поперечным конструкциям и к стойкам ферм (см. патент RU 2301307 C1, 2007 г.). При большом шаге ферм покрытие требует применения прогонов по фермам и устройства системы связей по покрытию, что также ведет к трудоемкости изготовления и монтажа покрытия. Наиболее близким к изобретению по технической сущности решаемой задачи является покрытие, содержащее фермы со стоечно-раскосной решеткой и опертые на верхние узлы ферм прогоны из двух швеллеров, между которыми вставлены подкосы, прикрепленные к прогонам и к фермам. (см. А.с.SU 947340). Такое техническое решение трудоемко ввиду сложности сопряжения прогонов и подкосов с фермами. Изобретение направлено на снижение трудоемкости изготовления и монтажа несущих конструкций покрытия. Результат достигается тем, что в покрытии, содержащем фермы со стоечно-раскосной решеткой и опертые на верхние узлы ферм прогоны из двух швеллеров, между которыми вставлены подкосы, прикрепленные к прогону и к стойкам ферм, согласно изобретению стойки выполнены сквозными из двух швеллеров, соединенных с поясами ферм, при этом верхние концы стоек ферм выпущены за габарит верхнего пояса фермы, к которым внахлест прикреплены стенки швеллеров прогонов, а концы подкосов прогонов присоединены внахлест к полкам швеллеров стоек ферм на расстоянии от нижнего пояса фермы, равном 1/3 высоты стойки фермы. На фиг.1 изображена аксонометрия фрагмента покрытия; на фиг.2 – узел сопряжения прогонов с фермами. Покрытие содержит фермы 1 со стоечно-раскосной решеткой, опертые на верхние узлы ферм прогоны 2, выполненные из двух швеллеров, между которыми вставлены подкосы 3, прикрепленные к прогону 2 и к стойкам 4 ферм (фиг.1, 2). Стойки 4 решетки ферм выполнены сквозными (фиг.2) из двух швеллеров 5, соединенных с поясами 6 ферм нахлестом стенок швеллеров 5 на пояса ферм 6, при этом верхние концы 7 стоек 4 ферм выпущены за габарит верхнего пояса ферм 6 (фиг.2), к которым внахлест прикреплены стенки 8 швеллеров прогонов 2, а нижние концы 9 подкосов 3 прогонов 2 присоединены к полкам швеллеров 5 стоек 4 ферм на расстоянии от нижнего пояса ферм, равном 1/3 высоты стойки ферм (фиг.2). Расчетная длина стоек из плоскости ферм для верхней и нижней частей стоек становится соизмеримой (расчетная длина для нижней части стойки 4 составляет

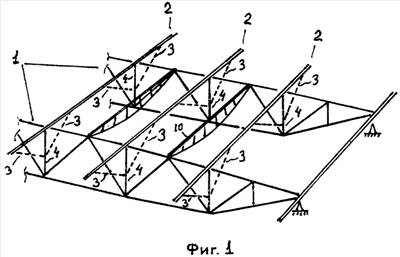

где Выполнение стоек 4 решетки ферм из двух швеллеров 5 с выпуском их концов 7 за габарит верхних поясов 6 ферм позволяет упростить опирание прогонов 2 на фермы, а подкосов 3 – на стойки 4, что может осуществляться на болтах нахлестом полок и стенок швеллеров (фиг.2). В узлах ферм покрытия, где отсутствуют стойки 4 ферм (фиг.1), прогоны 10 в покрытии могут быть выполнены бесподкосными, например, по патенту SU 2072413 C1, 6E04С 3/04 (фиг.1). Покрытие работает следующим образом. Прогоны 10 передают нагрузку с покрытия на верхние узлы ферм 1, а прогоны 2 – на нижние узлы ферм 1, и они же обеспечивают устойчивость ферм из их плоскости, что полезно для работы покрытия. Покрытие позволяет значительно упростить решение связей по покрытию, то есть снизить трудоемкость изготовления и монтаж покрытия в целом. Конструктивное решение покрытия наиболее эффективно может быть использовано для большепролетных покрытий, в которых интерьер конструкций играет существенную роль, например для покрытий спортивных сооружений и др.
Формула изобретения
Покрытие, содержащее фермы со стоечно-раскосной решеткой и опертые на верхние узлы ферм прогоны из двух швеллеров, между которыми вставлены подкосы, прикрепленные к прогонам и к стойкам ферм, отличающееся тем, что стойки решетки ферм выполнены сквозными из двух швеллеров, соединенных с поясами ферм нахлестом стенок швеллеров на пояса ферм, при этом верхние концы стоек ферм выпущены за габарит верхнего пояса ферм, к которым внахлест прикреплены стенки швеллеров прогонов, а концы подкосов прогонов присоединены внахлест к полкам швеллеров стоек ферм на расстоянии от нижнего пояса фермы, равном 1/3 высоты стойки фермы.
РИСУНКИ
|
||||||||||||||||||||||||||
,
=2, для верхней части – тоже
), т.е. присоединение подкосов 3 прогонов 2 на высоте 1/3 высоты стойки является оптимальным, при отклонении от этого условия расход материала на стойки прогонов увеличивается.
