Патент на изобретение №2350719

(54) ПОКРЫТИЕ

(57) Реферат:

Изобретение относится к области строительства, в частности к покрытию. Технический результат заключается в упрощении выполнения усиления профнастила в покрытии. Покрытие содержит несущую конструкцию, на которую оперт и прикреплен к ней профнастил, и поперечную балку. Поперечная балка выполнена в виде жестко соединенных друг с другом пары Т-образных балок. Балки оперты средней частью на несущую конструкцию. Полки Т-образных балок прикреплены к нижним смежным полкам профнастила. 1 ил.

Изобретение относится к области строительства и касается покрытий зданий, содержащих несущие конструкции, по которым оперт и прикреплен профнастил. Наиболее эффективно изобретение может быть использовано для усиления профнастила в покрытии.

Известно усиление плит покрытий подведением под них подкосов, которые соединяют нижние пояса конструкций с покрытием (см. АС СССР №947340, кл. Е04В 7/00, 1982).

Такое конструктивное решение трудоемко в изготовлении и монтаже.

Прототипом изобретения является покрытие здания, содержащее несущие конструкции (балку, ферму и др.), на которую оперт и прикреплен к ней профнастил, и жесткие поперечные балки, установленные в окнах, образованных профнастилом и несущей конструкцией, которая своими концами уперта и прикреплена снизу к профнастилу, а средней частью оперта на несущую конструкцию (см. патент РФ №2037613 С1).

Такое конструктивное решение покрытия может быть использовано лишь в процессе монтажа покрытия.

Изобретение направлено на упрощение выполнения усиления профнастила в покрытии.

Результат достигается тем, что в покрытии, содержащем несущую конструкцию, на которую оперт и прикреплен к ней профнастил, и жесткую поперечную балку, согласно изобретению жесткая поперечная балка выполнена в виде жестко соединенных друг с другом пары Т-образных балок, опертых средней частью на несущую конструкцию, при этом полки Т-образных балок прикреплены к нижним смежным полкам профнастила.

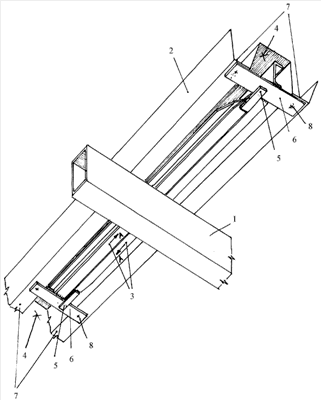

Изобретение поясняется чертежом, на котором изображен фрагмент покрытия в аксонометрии.

Покрытие содержит несущую конструкцию 1 (балку или ферму), на которую оперт и прикреплен к ней профнастил 2, и жесткую поперечную балку, выполненную в виде пары Т-образных балок 3. Стойки Т-образных балок 3 вставлены в одно окно 4, образованное профнастилом 2 и несущей конструкцией 1 (см. чертеж). В покрытии жесткие Т-образные балки установлены парами навстречу друг другу по стрелкам «А» (см. чертеж). Т-образные жесткие балки состоят из трех элементов: стойки 3, накладки 5, прикрепленной к свободному концу стойки 3, и полки 6, прикрепленной перпендикулярно к другому концу стойки 3. В покрытии Т-образные балки средней частью оперты на несущую конструкцию 1 и расположены так, что накладка 5 левой Т-образной балки 3 расположена снизу полки 6 правой Т-образной балки и наоборот, а полки Т-образных балок уперты в нижние полки 7 профнастила 2, при этом контактные поверхности всех трех элементов покрытия несущей конструкции 1, профнастила 2 и двух Т-образных жестких балок лежат в одной плоскости.

Покрытие работает следующим образом: нагрузка с профнастила 2, передаваемая на левую Т-образную балку, уравновешивается нагрузкой, воспринимаемой правой Т-образной балкой. После установки Т-образные балки крепят к нижним полкам 7 профнастила 2, например, саморезами 8 (см. чертеж).

В покрытии две Т-образные жесткие балки 3 входят в жесткое соединение друг с другом и разгружают профнастил в его пролетах. Установка таких балок проста.

Наиболее эффективно изобретение может быть использовано в покрытиях зданий, в которых профнастил требует его усиления.

Формула изобретения

Покрытие, содержащее несущую конструкцию, на которую оперт и прикреплен к ней профнастил, и поперечную балку, отличающееся тем, что поперечная балка выполнена в виде жестко соединенных друг с другом пары Т-образных балок, опертых средней частью на несущую конструкцию, при этом полки Т-образных балок прикреплены к нижним смежным полкам профнастила.

РИСУНКИ
