Патент на изобретение №2350643

Published by on




РОССИЙСКАЯ ФЕДЕРАЦИЯ



ФЕДЕРАЛЬНАЯ СЛУЖБА
ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ,
ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ
(19) RU (11) 2350643 (13) C1
(51) МПК

C10B47/40 (2006.01)

(12) ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ

Статус: по данным на 08.09.2010 – действует

(21), (22) Заявка: 2007148142/04, 26.12.2007

(24) Дата начала отсчета срока действия патента:

26.12.2007

(46) Опубликовано: 27.03.2009

(56) Список документов, цитированных в отчете о
поиске:
SU 210083 A1, 06.02.1968. SU 7363 A1, 31.12.1928. UA 79097 A, 25.05.2007. DE 102005005859 A, 28.09.2006.

Адрес для переписки:

111250, Москва, ул. Лефортовский вал, 26, МГВМИ

(72) Автор(ы):

Косырев Анатолий Иванович (RU),
Шишимиров Матвей Владимирович (RU),
Якушев Алексей Михайлович (RU)

(73) Патентообладатель(и):

Государственное образовательное учреждение высшего профессионального образования Московский государственный вечерний металлургический институт (RU)

(54) СПОСОБ ПОЛУЧЕНИЯ КОКСА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

(57) Реферат:

Изобретение относится к области черной металлургии и может быть использовано при производстве кокса. Способ получения кокса сухой перегонкой коксующихся каменных углей включает подготовку шихты для коксования, подготовленную шихту ровным слоем высотой до 1 м загружают на движущийся конвейер, помещенный в камеру коксования, и осуществляют сухую перегонку нагреванием загруженного слоя до температуры 1100°С излучением нескольких оптических квантовых генераторов большой плотности энергии – лазеров, расположенных над конвейером, с получением кокса и газов, удаляемых из камеры коксования. Устройство для осуществления способа содержит камеру коксования с установленным в ней газоотводом и движущимся конвейером с возможностью загрузки на него ровным слоем высотой до 1 м подготовленной шихты, причем скорость движения конвейера обратно пропорциональна высоте слоя; над конвейером расположены несколько оптических квантовых генераторов большой плотности энергии – лазеров; после камеры коксования расположена камера охлаждения, в нижней части которой установлен второй конвейер для выгрузки готового кокса. Технический результат – снижение капитальных затрат, уменьшение себестоимости кокса и увеличение производительности установки для получения кокса. 2 н.п. ф-лы, 1 ил.

Изобретение относится к области черной металлургии и может быть использовано при производстве кокса.

Наиболее близким по технической сути к предлагаемому способу является способ получения кокса сухой перегонкой коксующихся каменных углей в коксовых печах. Коксовая печь представляет собой камеру, футерованную огнеупорным материалом, высотой 5 м, длиной 15 м и шириной 0,4 м. Коксовые печи собраны в коксовые батареи. Шихту, состоящую из коксующихся каменных углей, загружают в камеру сверху и нагревают без доступа воздуха до температуры 1100°C. Печь отапливают доменным и коксовым газами, сжигаемыми в простенках между камерами. Температура огнеупорной кладки в отопительных простенках достигает 1420°С. Период коксования длится 14,5-16 часов (Воскобойников В.Г., Кудрин В.А., Якушев A.M. Общая металлургия. – М.: Металлургия, 1998. – С.62-64).

К недостаткам указанного способа следует отнести большие капитальные затраты на строительство коксовых батарей, большие текущие расходы на отопление камер и высокие тепловые потери в коксовых батареях, а также их низкую производительность.

Задачей изобретения является снижение капитальных затрат, уменьшение себестоимости кокса и увеличение производительности установки для получения кокса.

Поставленный технический результат достигается тем, что в способе получения кокса сухой перегонкой коксующихся каменных углей, включающем подготовку шихты для коксования, причем подготовленную шихту ровным слоем высотой до 1 м загружают на движущийся конвейер, помещенный в камеру коксования, и нагревают загруженный слой до температуры 1100°С излучением нескольких оптических квантовых генераторов большой плотности энергии – лазеров, расположенных над конвейером. Устройство для получения кокса, содержащее камеру коксования с установленным в ней движущимся конвейером, на который ровным слоем высотой до 1 м загружают подготовленную шихту и нагревают загруженный слой до температуры 1100°С излучением нескольких оптических квантовых генераторов большой плотности энергии – лазеров, расположенных над конвейером, при этом скорость движения конвейера обратно пропорциональна высоте слоя, причем готовый кокс с движущегося конвейера из камеры коксования поступает в камеру охлаждения, в нижней части которой установлен второй конвейер для выгрузки готового кокса.

Изобретение обладает новизной, что следует из сравнения с прототипом, изобретательским уровнем, так как явно не следует из существующего уровня техники, практически осуществимо на действующих заводах черной металлургии.

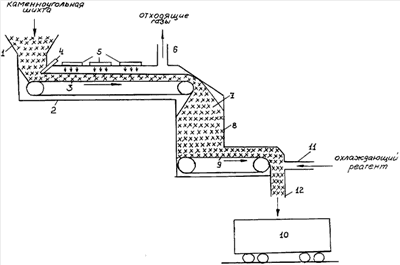

На чертеже показано устройство для осуществления предлагаемого способа, где

1 – загрузочная воронка;

2 – камера коксования;

3 – конвейер камеры коксования;

4 – загрузочный козырек;

5 – лазеры;

6 – газоотвод;

7 – готовый кокс;

8 – камера охлаждения;

9 – конвейер камеры охлаждения;

10 – железнодорожный вагон;

11 – трубопровод для подачи охлаждающего реагента;

12 – разгрузочное отверстие.

Предлагаемый способ получения кокса осуществляется следующим образом. Подготовленную шихту, состоящую из коксующихся каменных углей (коксового, паровично-жирного, паровично-спекающегося и др.), через загрузочную воронку 1 ровным слоем высотой до 1 м загружают в камеру коксования 2 на движущийся конвейер 3. При необходимости высоту загружаемого слоя изменяют подъемом или опусканием загрузочного козырька 4. Скорость движения конвейера регулируют в зависимости от высоты слоя шихты. С увеличением толщины слоя скорость движения конвейера уменьшают. Над конвейером располагают несколько оптических квантовых генераторов большой плотности энергии – лазеров 5 (Физическая энциклопедия. – М.: Советская энциклопедия, 1990, том 2. – С.549), излучением которых нагревают загруженный слой без доступа воздуха до температуры 1100°С. При этой температуре происходит сухая перегонка коксующихся каменных углей. Образующиеся в процессе перегонки газы удаляют из камеры коксования через специальный газоотвод 6. Готовый кокс 7 с конвейера 5 попадает в камеру охлаждения 8, в нижней части которой находится конвейер 9 для выгрузки в железнодорожный вагон 10. Предохранение подсоса воздуха обеспечивает слой шихты в загрузочной воронке, а также слой готового кокса в камере охлаждения и на конвейере для выгрузки. Дополнительное охлаждение готового кокса осуществляют подачей воды или инертного газа (N2) по трубопроводу 11. Пары воды или инертный газ выходят из камеры охлаждения вместе с готовым коксом через разгрузочное отверстие 12. Таким образом, предлагаемый способ и устройство для его осуществления позволяет получать готовый кокс непрерывным способом, что приводит к увеличению производительности установки, значительному снижению капитальных затрат на получение кокса и уменьшению его себестоимости.

Формула изобретения

1. Способ получения кокса сухой перегонкой коксующихся каменных углей, включающий подготовку шихты для коксования, отличающийся тем, что подготовленную шихту ровным слоем высотой до 1 м загружают на движущийся конвейер, помещенный в камеру коксования, и осуществляют сухую перегонку нагреванием загруженного слоя до температуры 1100°С излучением нескольких оптических квантовых генераторов большой плотности энергии – лазеров, расположенных над конвейером, с получением кокса и газов, удаляемых из камеры коксования.

2. Устройство для получения кокса, содержащее камеру коксования с установленным в ней газоотводом и движущимся конвейером с возможностью загрузки на него ровным слоем высотой до 1 м подготовленной шихты, причем скорость движения конвейера обратно пропорциональна высоте слоя; над конвейером расположены несколько оптических квантовых генераторов большой плотности энергии – лазеров; после камеры коксования расположена камера охлаждения, в нижней части которой установлен второй конвейер для выгрузки готового кокса.

РИСУНКИ
